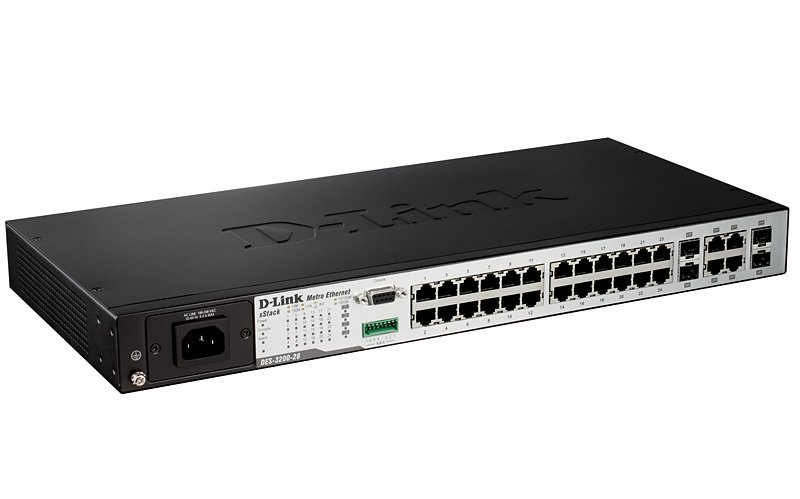

D-Link DES-3200-28/UPS Управляемый L2 коммутатор, 24x100Base-TX, 2x1000Base-X SFP, 2xCombo 1000Base-T/SFP

Описание управляемого коммутатора D-Link DES-3200-28/UPS:
Коммутаторы DES-3200 входят в линейку управляемых коммутаторов D-Link 2 уровня серии xStack, предназначенную для сетей Metro Ethernet (ETTX и FTTX) и корпоративных сетей. Коммутаторы оснащены 8/16/24/48 портами 10/100 Мбит/с Fast Ethernet, а также 2/4 комбо-портами Gigabit Ethernet/SFP у аппаратной ревизии А1 или 1 портом 100/1000 SFP + 1 комбо-портом Gigabit Ethernet/SFP / 2 порта 100/1000 SFP + 2 комбо-порта Gigabit Ethernet/SFP у аппаратных ревизий В1 и С1. Коммутаторы DES-3200-10/18 выполнены в корпусе шириной 9 дюймов и оснащены пассивной системой охлаждения, подходящей как для настольного использования, так и для установки в телекоммуникационных и распределительных шкафах. Коммутаторы DES-3200-26/28/52 высотой в 1U предназначены для установки в 19-дюймовую стойку и обеспечивают подключение по меди (24/48 портов)  или, в случае модели DES-3200-28F, по оптике (24 порта) на скорости 100Мбит/c. Устройства обладают практичным дизайном с 1 или 2 или 4 комбо-портами (в зависимости от модели и аппаратной ревизии), которые обеспечивают полосу пропускания до 4 Гбит/с и позволяют использовать данные коммутаторы в кольцевой топологии. Коммутатор DES-3200-28/ME изготовлен специально для использования в телекоммуникационных шкафах, где у операторов и инженеров есть доступ только к передней панели устройства и  необходим быстрый поиск и устранение неисправностей. Все интерфейсы расположены на передней панели DES-3200-28/ME, включая разъем для подключения кабеля питания, что соответствует требованиям крупных сетей. Помимо этого, коммутатор DES-3200-28/ME оснащен разъемом «сухие контакты» для обнаружения событий и предупредительной сигнализации. DES-3200-28F является идеальным решением для развертывания сетей FTTX позволяя подвести оптоволоконную линию непосредственно к абонентскому устройству. За счет использования коммутатором DES-3200-28F волоконно-оптических линий связи для подключения абонентов существенно увеличивается расстояние передачи данных (до 20 км) и исключается воздействие перекрестных помех, присущих медному кабелю. Коммутаторы DES-3200-28P/52P соответствуют стандарту PoE (подача электропитания по Ethernet кабелю) IEEE 802.3af и обеспечивают мощность до 15,4 Вт на порт, а 4/8 портов кроме того поддерживают стандарт IEEE 802.3at и позволяют подключить устройства с потребляемой мощностью до 30 Вт на порт. Поддержка технологии PoE/PoE+ такими устройствами, как видео/IP-телефоны, беспроводные точки доступа и IP-камеры, позволяет подать электропитание на них напрямую от коммутатора по Ethernet-кабелю, что значительно упрощает развертывание сети. Все коммутаторы серии DES-3200 оснащены 2 или 4 гигабитными SFP портами, что предоставляет возможность выбора типа топологии сети: «кольцо», «дерево» или смешанный тип.

Безопасность и бесперебойная работа
Коммутаторы серии DES-3200 поддерживают управление доступом 802.1x на основе порта/хоста, гостевой VLAN, а также аутентификацию RADIUS/TACACS/XTACACS/TACACS+ для управления доступом к самому коммутатору. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса и МАС-адреса пользователя к определенному номера порта на коммутаторе, запрещая тем самым пользователю самостоятельно менять сетевые настройки. Более того, благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов выданных сервером, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB. Эти функции играют важную роль в поддержке безопасности сети. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки непосредственно процессором коммутатора, с целью предотвращения злонамеренных атак и нейтрализации воздействия паразитного трафика на  CPU коммутатора. Помимо этого, DES-3200 поддерживает cписки управления доступом (ACL). Данный функционал предоставляет администраторам возможность ограничить доступ к сетевым сервисам и не оказывает влияния на производительность коммутатора.

Отказоустойчивость/ Высокая производительность
Коммутаторы серии DES-3200 поддерживают протоколы 802.1D-2004 edition, 802.1w  и  802.1s Multiple  Spanning  Tree  (MSTP). Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности любого коммутатора на основном маршруте следования сетевого трафика. Коммутаторы также поддерживают агрегирование каналов  на основе стандартов 802.3ad (LACP) и 802.1AX, что позволяет объединять в группы несколько портов, увеличивая  при этом полосу пропускания и повышая отказоустойчивость соединений между сетевыми устройствами. Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). В дополнение к этому трафик может быть приоритизирован на основании меток TOS, DSCP, MAC-адреса или IP-адреса клиента, номера влана, номера порта TCP/UDP, типа протокола или на основании содержимого пакета, задаваемого пользователем. Данный функционал особенно актуален при предоставлении услуг IPTV. Также серия DES-3200 поддерживает функционал Voice VLAN, представляющий из себя отдельный влан, в который автоматически помещается голосовой трафик, с целью его последующей обработки с более высоким уровнем приоритета, чем у остального трафика.

Управление трафиком и полосой пропускания
Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом в 82/64 кбит/с для исходящего и входящего трафика. Коммутаторы также поддерживают функционал защиты от шторма (Storm Control), который позволяет избавиться от излишнего широковещательного/ многоадресного трафика. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью сети. Коммутаторы серии DES-3200 поддерживают маркеры "Две скорости, Три цвета маркировки" и "Одна скорость, Три цвета маркировки" (trTCM/srTCM), позволяющие за счет разбиения потоков по приоритетам гарантировать максимальную пропускную способность важному трафику.

Многоадресная рассылка
Коммутаторы серии DES-3200 поддерживают полный набор функций L2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave. Благодаря поддержке данного функционала коммутатор DES-3200 предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном влане. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

OAM
Коммутаторы серии DES-3200 поддерживают функцию диагностики кабеля для проверки состояния сетевых кабелей и выявления причины нарушения работоспособности кабеля. Функция 802.1ag Connectivity Fault Management (CFM) предоставляет инструменты для ведения наблюдения, а также для поиска и устранения неисправностей в комплексных Ethernet-сетях, позволяя провайдерам выполнять проверку соединения и быстро локализовать проблемы сети, идентифицировав пользователей, столкнувшихся с данными проблемами. Функции 802.3ah Ethernet OAM, Dying Gasp и D-Link Unidirectional Link Detection (DULD) позволяют улучшить управляемость сети и повысить стабильность соединения, а также обнаруживать неисправности.

Функции управления
Коммутаторы серии DES-3200 поддерживают стандартные протоколы управления такие, как SNMP,  RMON,  Telnet, SSH/SSL. Дружественный пользователю веб-интерфейс обеспечивает простоту управления. Автоматическая настройка DHCP является функцией расширенного управления, которая позволяет администраторам заранее установить настройки и сохранить их на TFTP-сервере и автоматически применить к коммутаторам в процессе получения IP-адрес с сервера, что делает настройку сети более простой и быстрой. Поддержка протоколов LLDP и LLDP-MED позволяет обнаруживать используемое в сети Ethernet оборудование. В соответствии с результатом поиска администратор может легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии с помощью системы сетевого управления (NMS).
Функция D-Link Single IP Management (SIM) упрощает и повышает эффективность задач управления, обеспечивая возможность одновременной настройки нескольких коммутаторов, ведения наблюдения и обслуживания с любого рабочего места при помощи Web-браузера. Более того, коммутаторы серии DES-3200 поддерживают программное обеспечение D-View 6.0. D-View 6.0 является системой сетевого управления, которая позволяет улучшить наиболее важные для работы сети характеристики, такие как работоспособность, надежность, отказоустойчивость и безопасность. D-View 6.0 предоставляет сетевым администраторам набор полезных инструментов для эффективного управления настройками, производительностью и безопасностью, а также обнаружения ошибок.

Поддержка IPv6
Коммутаторы серии DES-3200 успешно прошли сертификацию IPv6 Ready Phase 2 Logo, которая гарантирует работу коммутатора в сетях на основе протокола IPv6. Помимо этого, данная серия поддерживает функции обоих стеков протоколов IPv4/v6, позволяя коммутаторам выступать в роли моста между сетями IPv4 и IPv6. При постоянном расширении сети проблема безопасности является наиболее острой. Для ее решения серия DES-3200 поддерживает такие функции, как IPv6 ACL, IMPBv64 и L3 Control Packet Filtering4, предназначенные для защиты от сетевых атак в IPv6 сетях.

Характеристики управляемого коммутатора D-Link DES-3200-28/UPS:
Аппаратная версия
A1

Размер
Ширина для установки в 19” стандартную стойку, высота 1U

Интерфейс
+ 24 порта 10/100BASE-TX
 + 4 комбо-порта 10/100/1000BASE-T/ 100/1000 SFP

Консольный порт
 + RS-232

Производительность
+ Коммутационная матрица: 12,8 Гбит/с
+ Скорость перенаправления 64-байтных пакетов: 9,5 Mpps
+ Размер таблицы МАС-адресов: 8K
+ SDRAM для CPU: 128 МБ
+ Буфер пакетов: 1,5 Мб
+ Flash-память: 16 МБ
+ Jumbo-фрейм: 2048 байт

Индикаторы
+ Power (на устройство)
+ Console (на устройство)
+ Link/Activity/Speed (на порт)

Программное обеспечение
Стекирование
+ Виртуальное стекирование:
  - Поддержка D-Link Single IP Management
  - Объединение в виртуальный стек до 32 устройств

Функции уровня 2
+ Таблица МАС-адресов: 8К
+ Управление потоком:
  - Управление потоком 802.3x
  - Предотвращение блокировки HOL
+ Размер Jumbo-фреймов  до 2048 байт
+ Spanning Tree:
  - 802.1D-2004 Edition STP
  - 802.1w RSTP
  - 802.1s MSTP
  - Фильтрация BDPU
  - Root Restriction
+ Функция Loopback Detection (LBD)
+ Агрегирование каналов:
  - Совместимость с 802.1AX и 802.3ad
  - Макс. кол-во групп – 14, 8 портов на группу
 + Зеркалирование портов:
  - Поддержка 1 группы зеркалирования
  - Режимы: One-to-One, Many-to-One, Flow-based (ACL)
+ Технология Ethernet Ring Protection Switching (ERPS)
+ Протокол туннелирования уровня 2

Многоадресная рассылка уровня 2
+ IGMP Snooping:
  - IGMP v1/v2 Snooping, IGMP v3 Awareness
  - Поддержка 1К групп
  - IGMP Snooping Fast Leave на основе порта/хоста
+ Ограничение многоадресной  IP-рассылки:
  - До 24 профилей фильтрации IGMP, 128 диапазонов на профиль
+ MLD Snooping:
  - MLD v1/v2 Snooping, MLD v2 Awareness
  - Поддержка 1K групп
+ IGMP Authentication
+ IGMP/MLD Proxy Reporting2

VLAN
+ 802.1Q Tagged VLAN
+ Группы VLAN:
  -  Макс. 4K VLAN
+ VLAN на основе порта
+ VLAN на основе МАС-адресов
+ GVRP:
  - Макс. 255 динамических VLAN
+ 802.1v VLAN на основе протокола
+ VLAN Trunking
+ Asymmetric VLAN3
+ Double  VLAN (Q-in-Q):
  - Q-in-Q на основе порта
  - Selective Q-in-Q
+ ISM VLAN
+ VLAN Translation
+ Voice VLAN4

Функции уровня 3
+ IPv6 Neighbor Discovery (ND)

Качество обслуживания (QoS)
+ Управление полосой пропускания:
  - На основе порта (входящее/исходящее, с шагом до 8 кбит/с)2
  - На основе потока (входящее/исходящее, с шагом до 8кбит/с)2
  - Для выходной очереди (с шагом до 8кбит/с)2
+ 4 очереди на порт
+ DSCP
+ 802.1p
+ Обработка очередей:
  - Strict Priority
  - Weighted Round Robin (WRR)
  - Strict + WRR4
+ CoS на основе:
  - Порта коммутатора
  - VLAN ID
  - Очереди приоритетов 802.1p
  - МАС-адреса
  - Ether Type
  - IPv4/v6-адреса
  - Класса трафика IPv6
  - Метки потока IPv6
  - IP-адреса
  - TOS
  - DSCP
  - Типа протокола
  - Порта TCP/UDP
  - Содержимого пакета, определяемого пользователем
+ QoS на основе времени
+ Три цвета маркировки2
  - trTCM
  - srTCM
+ Поддержка следующих действий для потоков:
  - Установка тегов приоритетов 802.1p
  - Добавление тега ToS/DSCP
  - Управление полосой пропускания
  - Статистика потока

Списки управления доступом (ACL)
+ До 512 правил доступа
+ ACL на основе:
  - Порта коммутатора
  - VLAN ID
  - Приоритета 802.1p
  - МАС-адреса
  - Ether Type
  - IPv4/v6-адреса
  - Класса трафика IPv6
  - Метки потока IPv6
  - ToS
  - DSCP
  - Типа протокола
  - Номера порта TCP/UDP
  - Содержимого пакета, определяемого пользователем
+ ACL на основе времени
+ Статистика ACL
+ CPU Interface filtering

Безопасность
+ SSH v2
+ SSL v1/v2/v3
+ Безопасность порта: до 64 МАС-адресов на порт
+ Защита от широковещательного/многоадресного/ одноадресного шторма
+ Сегментация трафика
+ IP-MAC-Port Binding (IMPB):
  - Проверка пакетов ARP
  - Проверка пакетов IP
  - DHCP Snooping
+ D-Link Safeguard Engine
+ Предотвращение атак DoS
+ Предотвращение ARP Spoofng
+ Предотвращение атак BPDU
+ Фильтрация NetBIOS/NetBEUI2
+ L3 Control Packet Filtering

AAA
+ 802.1X:
  - Управление доступом на основе порта
  - Управление доступом на основе хоста
  - Динамическое назначение VLAN
  - Identity-driven security policy assignment: QOS, VLAN
+ Управление доступом на основе MAC-адресов2
  - Управление доступом на основе порта
  - Управление доступом на основе хоста
  - Динамическое назначение параметров: QoS и ACL
+ Microsoft® NAP (IPv4/v6):
  - 802.1x NAP
  - DHCP NAP
+ Гостевой VLAN
+ RADIUS
+ TACACS+
+ XTACACS+
+ Управление с доверенных хостов (Trusted Host)
+ RADIUS Accounting
+ 4 уровня учетной записи пользователя

OAM
+ Диагностика кабеля
+ 802.3ah Ethernet Link OAM
+ Dying Gasp
+ 802.1ag Connectivity Fault Management (CFM)
+ 802.3ah D-Link Unidirectional Link Detection (DULD)2
+ sFlow4
DDM (Digital Diagnostics Monitoring)
Да

Технология Green
+ Энергосбережение за счет PoE на основе времени2
+ D-Link Green 3.0: Функция энергосбережения
   - Выключение индикаторов4
   - Выключение питания портов4
   - Гибернация4

Управление
+ Web-интерфейс (поддержка IPv4)2
+ Интерфейс командной строки (CLI)
+ Telnet-сервер/клиент (поддержка IPv4/v6)
+ TFTP-клиент (поддержка IPv4/v6)
+ FTP-клиент (поддержка IPv4)
+ Z-модем
+ SNMP v1/v2c/v3
+ SNMP Traps
+ Системный журнал
+ SMTP
+ RMON v1:
  - Поддержка групп 1, 2, 3, 9
+ RMON v2:
  - Поддержка ProbeConfig групп
+ LLDP
  - 802.1AB
+ LLDP-MED4
+ BootP/DHCP-клиент
+ Автоматическая настройка DHCP
+ DHCP Relay (поддержка IPv4)
+ DHCP Relay Option 12
+ DHCP Relay Option 82
+ Добавление тега PPPoE Circuit-ID
+ Поддержка двух версий ПО3
+ Flash File System2
+ Мониторинг CPU
+ SNTP
+ Отладочные команды
+ Восстановление пароля
+ Шифрование паролей
+ Ping (поддержка IPv4/v6)
+ Traceroute
+ Multiple IP Interface
+ Поддержка Microsoft® NLB (Network Load Balancing)
MIB
+ RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
+ RFC 1212 Concise MIB Definitions
+ RFC 1213 MIB II
+ RFC 1215 MIB Traps Convention
+ RFC 1493, 4188 Bridge MIB
+ RFC 1157, 2571-2576 SNMP MIB
+ RFC1901-1908, 3418, 3636, 1442, 2578 SNMPv2-MIB
+ RFC271,1757, 2819 RMON MIB
+ RFC2021 RMONv2 MIB
+ RFC1398, 1643, 1650, 2358, 2665, 3635 Etherlike-MIB
+ RFC2668 802.3 MAU MIB
+ RFC2674, 4363 802.1p MIB
+ RFC2233, 2863 IF MIB
+ RFC2618 RADIUS Authentication Client MIB
+ RFC4022 MIB для TCP
+ RFC4113 MIB для UDP
+ RFC3298 MIB для Diffserv
+ RFC2620 RADIUS Accounting Client MIB RFC 2925 Ping и Traceroute MIB
+ Резервное копирование и восстановление настроек
+ Загрузка и выгрузка файлов по протоколу TFTP
+ Trap MIB
+ RFC 2465 IPv6 MIB
+ RFC 2466 ICMPv6 MIB
+ RFC 2737 Entity MIB
+ RFC 4293 IPv6 SNMP Mgmt Interface MIB
+ Private MIB
+ RFC 3289 DIFFSERV MIB

Стандарт IETF®
+ RFC 768 UDP
+ RFC 791 IP
+ RFC 792 ICMPv4
+ RFC2463, 4443 ICMPv6
+ RFC4884 Extended ICMP to Support Multi-Part Messages
+ RFC 793 TCP
+ RFC 826 ARP
+ RFC1338, 1519 CIDR
+ RFC2474, 3168, 3260 Определение поля DS в заголовке IPv4 и IPv61
+ RFC1321, 2284, 2865, 2716, 1759, 3580, 3748 Extensible Authentication Protocol (EAP)
+ RFC2571, RFC2572, RFC2573, RFC2574 SNMP

IPv6
+ RFC1981 Path MTU Discovery
+ RFC2460 IPv6
+ RFC2461, 4861 Neighbor Discovery
+ RFC2462, 4862 IPv6 Stateless Address Auto-configuration
+ RFC2464 IPv6 Neighbor over Ethernet and definition
+ RFC 3513, 4291, архитектура адресации IPv6
+ RFC 2893, 4213 двойной стек IPv4/IPv6
+ IPv6 Ready Phrase 2 Logo

MTBF
550,994 ч

Акустика
0 дБ

Тепловыделение
  47,0 BTU/час

Входное напряжение
100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания, 2A макс.

Потребляемая мощность
17,8 Вт

Размеры
441 x 207 x 44 мм

Вес
2,29 кг

Система вентиляции
Пассивная

Защита от перенапряжений
Все порты Ethernet поддерживают стандарт IEC61000-4-5 10 / 700us встроенной защиты от перенапряжений 6 кВ

Рабочая температура
От 0 до 50 C

Температура хранения
От -40 до 70 C

Рабочая влажность
От 5% до 95% без конденсата

Электромагнитная безопасность
CE Class A

Безопасность
CE LVD

3rd Party Certifications
MEF 21, IPv6 Ready Logo
