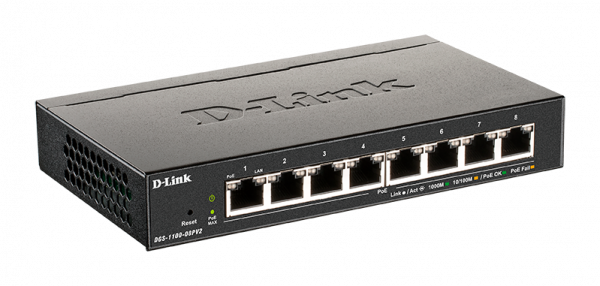

D-Link DGS-1100-08PV2 Настраиваемый L2 PoE-коммутатор, 8х1000Base-T PoE

Аппаратное обеспечение

Процессор

• 62,5 МГц

Оперативная память

• 48 КБ

Flash-память

• 2 МБ

Интерфейсы

• 8 портов 10/100/1000Base-T с поддержкой PoE

Индикаторы

• Power

• Link/Activity/Speed (на порт)

• PoE OK/PoE Fail (на порт PoE)

• PoE Max

Кнопки

• Reset

Разъем питания

• Разъем для подключения адаптера питания

Функциональные возможности

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 100Base-T

• IEEE 802.3af

• IEEE 802.3at

• IEEE 802.3az Energy Efficient Ethernet

• Управление потоком IEEE 802.3x

• Автоматическое согласование скорости и режима дуплекса

• Автоматическое определение MDI/MDIX на всех портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 16 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 11,9 Mpps

Размер таблицы МАС-адресов

• 4K записей

Буфер пакетов

• 192 КБ

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

Функции уровня 2

• Управление потоком

  - 802.3x

  - Предотвращение блокировок HOL

• Link Aggregation

  - 2 группы на устройство/8 портов на группу

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

• Loopback Detection

• Зеркалирование портов

  - One-to-One

  - Many-to-One

  - Поддержка зеркалирования для входящего/исходящего трафика

• Статическое агрегирование

  - 2 группы, макс. 4 порта на группу

• Диагностика кабеля

Многоадресная рассылка уровня 2

• IGMP snooping

  - IGMP v1/v2

  - IGMP v3 awareness3

  - Поддержка до 128 групп

  - Поддержка 32 статических многоадресных групп

VLAN

• Группы VLAN

  - Макс. 32 статические VLAN-группы

  - Диапазон VID: 1-4094

• 802.1Q

• Surveillance VLAN

• VLAN на основе портов

• Static Voice VLAN

• Asymmetric VLAN

Качество обслуживания (QoS)

• 802.1p

• 4 очереди на порт

• Обработка очередей

  - Strict Priority

  - Weighted Round Robin (WRR)

• CoS на основе:

  - Порта коммутатора

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с минимальным шагом 8 Кбит/с)

• DSCP

Безопасность

• Port Security

• Защита от широковещательного/многоадресного/одноадресного шторма

• Сегментация трафика

Управление

• Web-интерфейс (поддержка IPv4)

• SNMP

  - Поддержка v1/v2c

  - Поддержка доступа IPv4

• SNMP Traps

• BootP/DHCP-клиент

• D-Link Discover Protocol (DDP)

Технология Green

• Соответствие RoHS 6

• Соответствие IEEE 802.3az Energy Efficient Ethernet

Стандарты RFC

• RFC768 UDP

• RFC791 IP

• RFC792 ICMP

• RFC793 TCP

• RFC826 ARP

• RFC2236, 3376 IGMP Snooping

• RFC1213 MIBII

• RFC1215 MIB Traps Convention

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-8

Бюджет мощности PoE

• 64 Вт (макс. 30 Вт на порт PoE)

Физические параметры

Размеры

• 171 x 97,8 x 28,6 мм

Вес

• 0,433 кг

Условия эксплуатации

Питание

• Внешний адаптер питания:

  - Выход: 54 В постоянного тока 1,574 А

Макс. потребляемая мощность

• 77,9 Вт (функция PoE включена)

• 4,6 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 2 Вт

Тепловыделение

• 77,86 Вт (265,85 БТЕ/час)

MTBF (часы)

• 786 841

Уровень шума

• 0 дБ

Система вентиляции

• Пассивная

Температура

• Рабочая: от 0 до 40° C

• Хранения: от -40 до 70° C

Влажность

• При эксплуатации: от 0% до 90% (без конденсата)

• При хранении: от 0% до 95% (без конденсата)

Комплект поставки

• Коммутатор DGS-1100-08PV2

• Адаптер питания

• Комплект для крепления на стену

• 4 резиновые ножки

• Краткое руководство по установке
