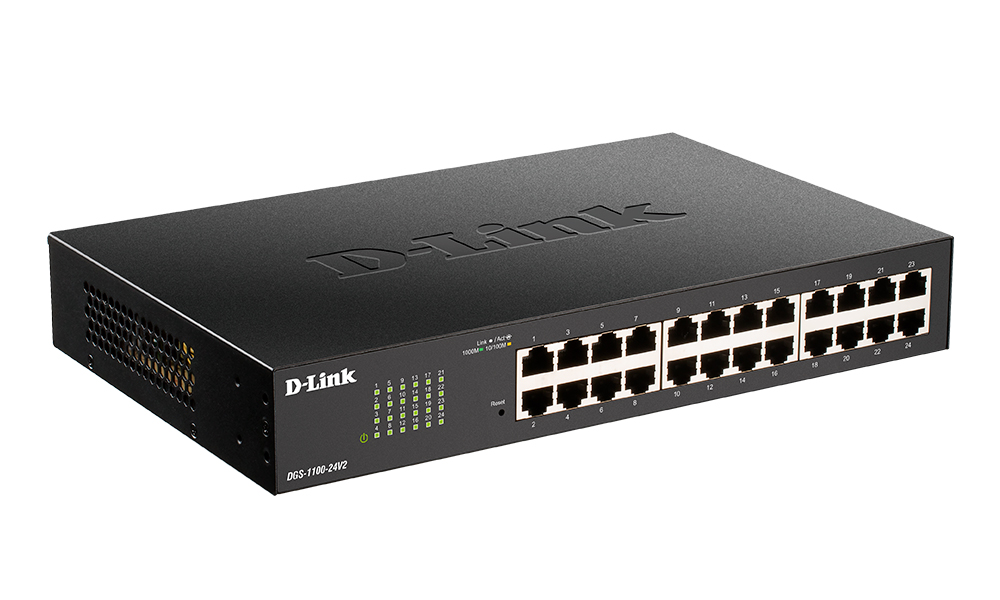

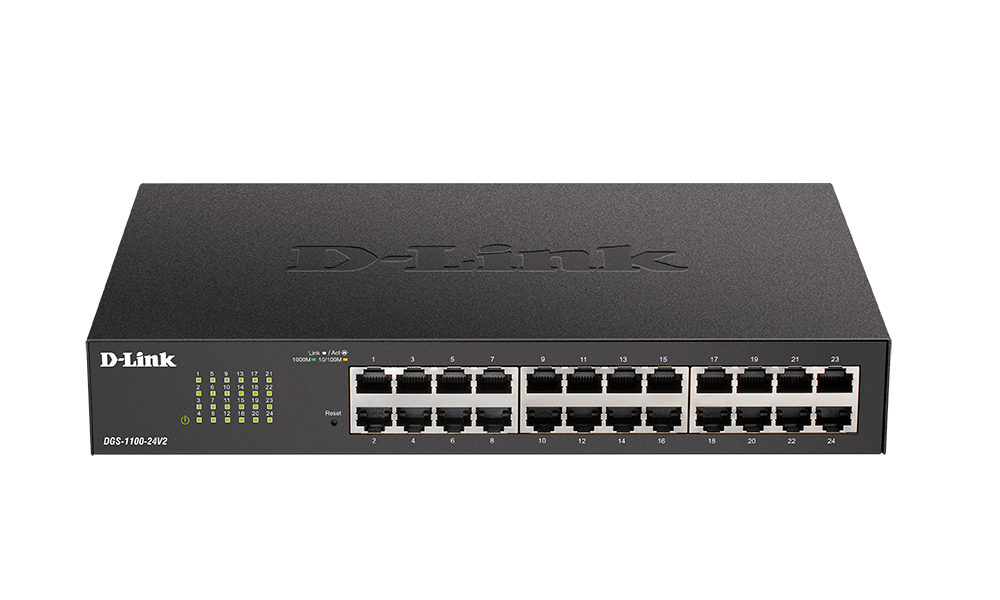

D-Link DGS-1100-24V2 Настраиваемый L2 коммутатор c 24 портами 10/100/1000Base-T

Аппаратное обеспечение

Аппаратная версия

• A1, A2*

Процессор

• 500 МГц

Оперативная память

• 128 МБ

Flash-память

• 16 МБ

Интерфейсы

• 24 порта 10/100/1000Base-T

Индикаторы

• Power

• Link/Activity/Speed (на порт)

Кнопки

• Кнопка Reset

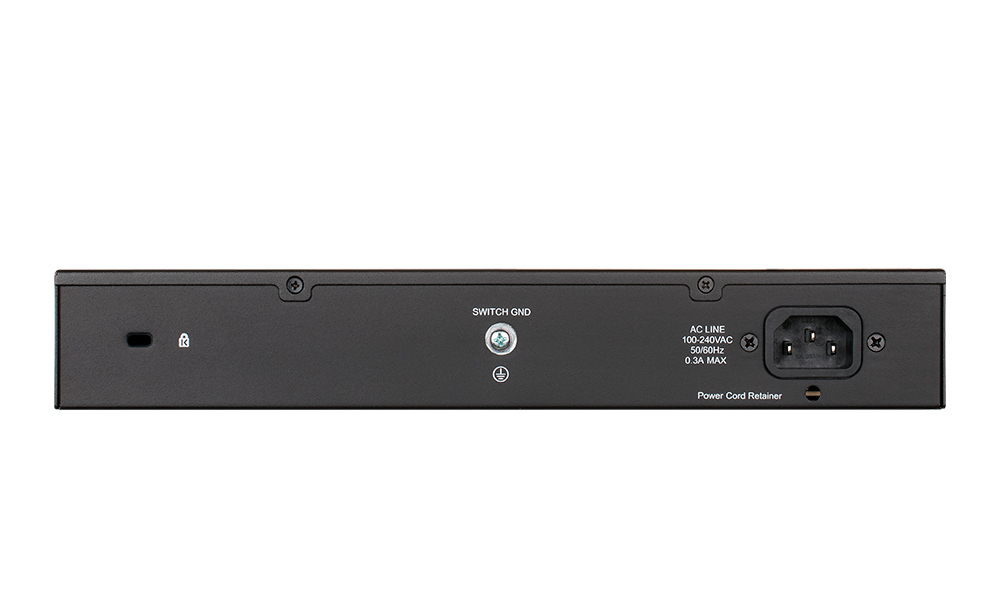

Разъем питания

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T (медная витая пара)

• IEEE 802.3u 100Base-TX (медная витая пара)

• IEEE 802.3ab 1000Base-T (медная витая пара)

• IEEE 802.3az Energy Efficient Ethernet

• Автоматическое согласование скорости и режима дуплекса

• Управление потоком IEEE 802.3x в режиме полного дуплекса

• Автоматическое определение MDI/MDIX на всех портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 48 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 8K записей

Макс. скорость перенаправления 64-байтных пакетов

• 35,71 Mpps

Буфер пакетов

• 512 КБ

Jumbo-фрейм

• 10 240 байт

Программное обеспечение

VLAN

• VLAN на основе портов

• 802.1Q tagged VLAN

• Auto Surveillance VLAN

• Voice VLAN

• Management VLAN

• Asymmetric VLAN

• Группы VLAN

- Поддержка 128 статических групп VLAN

- Макс. VID: 1-4094

Функции уровня 2

• Управление потоком

- 802.3x

- Предотвращение блокировок HOL

• IGMP Snooping

- IGMP v1/v2/v3 awareness Snooping

- Поддержка 128 групп

- IGMP Snooping Querier

• 802.3ad Link Aggregation

- Макс. 8 групп на устройство/8 портов на группу

• Loopback Detection

• Диагностика кабеля

• LLDP

• Зеркалирование портов

- One-to-One

- Many-to-One

• Статистика

- Tx Ok

- Tx Error

- Rx Ok

- Rx Error

• Spanning Tree Protocol

- 802.1D STP

- 802.1w RSTP

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Механизм обработки очередей:

- Strict Priority

- Weighted Round Robin (WRR)

• Управление полосой пропускания на основе порта (ограничение скорости)

- Входящее: 16 Кбит/с

- Исходящее: 16 Кбит/с

Безопасность

• D-Link Safeguard Engine

• Сегментация трафика

• Защита от широковещательного/многоадресного/одноадресного шторма

• Предотвращение атак DoS

• SSL

Управление

• Web-интерфейс (Поддержка доступа IPv4/IPv6)

• D-View 7 (EOL|EOS)

Технология Green

• Экономия электроэнергии за счет:

- Определения статуса соединения

- Определения длины кабеля

- Выключения индикаторов

- Выключения портов

- Использования спящего режима

Стандарты MIB/RFC

• RFC768 UDP

• RFC791 IP

• RFC792 ICMP

• RFC793 TCP

• RFC826 ARP

• RFC1213 MIB II

• RFC1493 Bridage MIB

• RFC1907 SNMPv2 MIB

• RFC1215 MIB Traps Convention

• RFC2233 Interface Group MIB

• RFC2665 Ether-like MIB

• RFC4363 IEEE 802.1p MIB

• ZoneDefense MIB

• Private MIB

• RFC951 BootP client

• RFC1542 BootP/DHCP client

• RFC2236 IGMP Snooping

Физические параметры

Размеры (Д x Ш x В)

• 280 x 180 x 44 мм

• Ширина 11 дюймов, высота 1U

Вес

• 1,32 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 15,9 Вт

Потребляемая мощность в режиме ожидания

• 4,5 Вт

Тепловыделение

• 54,3 БТЕ/час

MTBF (часы)

• 424 762

Уровень шума

• 0 дБ

Система вентиляции

• Пассивная

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата

Комплект поставки

• Коммутатор DGS-1100-24V2

• Кабель питания

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• 4 резиновые ножки

• Комплект для монтажа

• Краткое руководство по установке

Прочее

EMI

• FCC Class A

• CE Class A

• VCCI Class A

• C-Tick

• BSMI

• CCC

Безопасность

• cUL

• CE LVD

• CB

• BSMI

• CCC
