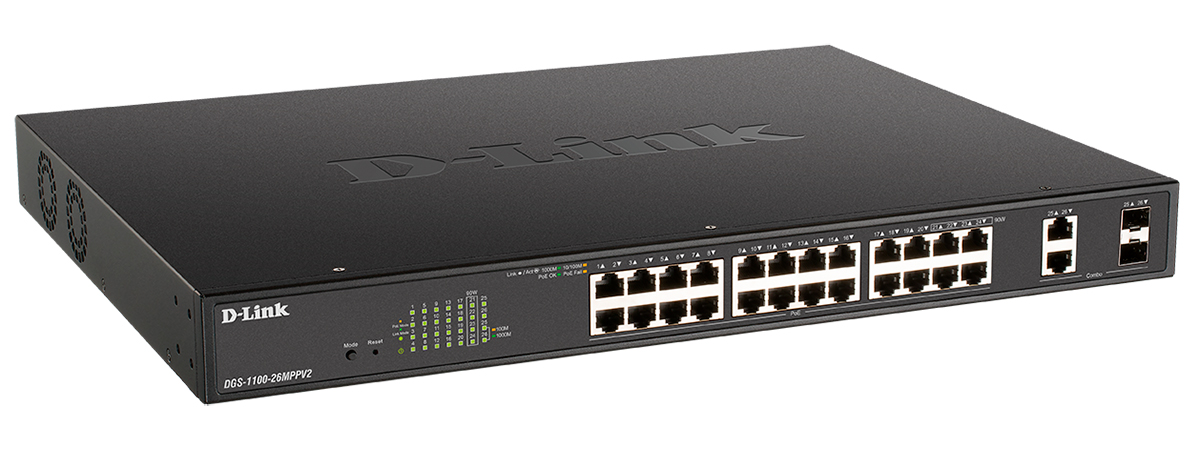

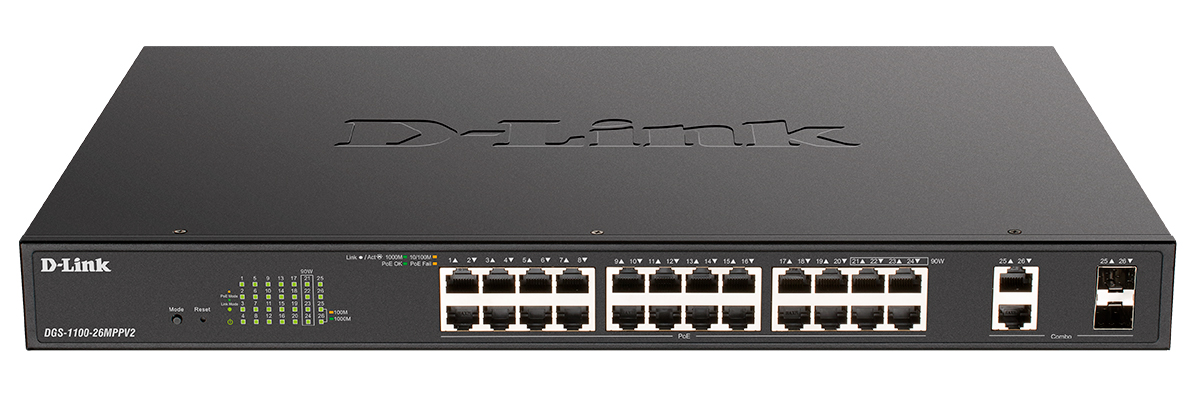

D-Link DGS-1100-26MPPV2 Настраиваемый L2 коммутатор с 24 портами 10/100/1000Base-T и 2 комбо-портами 1000Base-T/SFP

Аппаратное обеспечение

Процессор

• 500 МГц

Оперативная память

• 128 МБ

Flash-память

• 16 МБ

Интерфейсы

• 24 порта 10/100/1000Base-T с поддержкой PoE

• 2 комбо-порта 1000Base-T/SFP

Индикаторы

• Power

• Link/Activity/Speed (на порт)

• PoE OK/PoE Fail (на порт PoE)

Кнопки

• Кнопка Reset

• Кнопка Mode

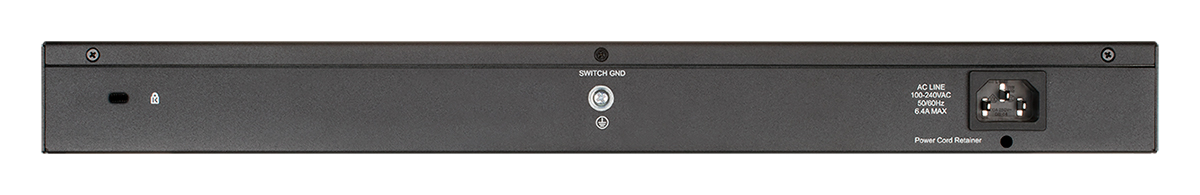

Разъем питания

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T (медная витая пара)

• IEEE 802.3u 100Base-TX (медная витая пара)

• IEEE 802.3ab 1000Base-T (медная витая пара)

• IEEE 802.3z 1000Base-X

• IEEE 802.3az Energy-Efficient Ethernet

• Автоматическое согласование скорости и режима дуплекса

• Управление потоком IEEE 802.3x в режиме полного дуплекса

• Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 52 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 8K записей

Макс. скорость перенаправления 64-байтных пакетов

• 38,69 Mpps

Буфер пакетов

• 512 КБ

Jumbo-фрейм

• 10 240 байт

Программное обеспечение

VLAN

• VLAN на основе портов

• 802.1Q Tagged VLAN

• Auto Surveillance VLAN

• Voice VLAN

• Management VLAN

• Группы VLAN

  - Макс. 128 статические группы VLAN

  - Макс. VID: 1-4094

• Asymmetric VLAN

Функции уровня 2

• Управление потоком

  - 802.3x

  - Предотвращение блокировок HOL

• IGMP Snooping

  - IGMP v1/v2/v3 awareness Snooping

  - Поддержка 128 групп

  - IGMP Snooping Querier

• 802.3ad Link Aggregation

  - Макс. 8 групп на устройство/8 портов на группу

• Loopback Detection

• Диагностика кабеля

• LLDP

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

• Зеркалирование портов

  - One-to-One

  - Many-to-One

• Статистика

  - Tx Ok

  - Tx Error

  - Rx Ok

  - Rx Error

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Механизм обработки очередей

  - Strict Priority

  - Weighted Round Robin (WRR)

• Управление полосой пропускания на основе порта (ограничение скорости)

  - Входящее: 16 Кбит/с

  - Исходящее: 16 Кбит/с

Безопасность

• D-Link Safeguard Engine

• Сегментация трафика

• Защита от широковещательного/многоадресного/одноадресного шторма

• Предотвращение атак DoS

• SSL

Управление

• Web-интерфейс (Поддержка доступа IPv4/IPv6)

• SNMP v1/v2c

• PD Alive

Технология Green

• Экономия электроэнергии за счет:

  - Определения статуса соединения

  - Определения длины кабеля

  - Выключения индикаторов

  - Выключения портов

  - Использования спящего режима

  - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию

Стандарты RFC

• RFC768 UDP

• RFC791 IP

• RFC792 ICMP

• RFC793 TCP

• RFC826 ARP

• RFC1213 MIB II

• RFC1493 Bridage MIB

• RFC1907 SNMPv2 MIB

• RFC1215 MIB Traps Convention

• RFC2233 Interface Group MIB

• RFC2665 Ether-like MIB

• RFC4363 IEEE 802.1p MIB

• ZoneDefense MIB

• Private MIB

• RFC951 BootP client

• RFC1542 BootP/DHCP client

• RFC2236 IGMP Snooping

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

• IEEE 802.3bt

Порты с поддержкой PoE

• Порты 1-24

Бюджет мощности PoE

• 525 Вт (макс. 30 Вт на порт PoE 1-20, макс. 90 Вт на порт 21-24)

Физические параметры

Размеры (Д x Ш x В)

• 440 x 330 x 44 мм

• 11’’ для настольной установки или монтажа в стойку (крепеж входит в комплект поставки), высота 1U

Вес

• 4,4 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 619,5 Вт (функция PoE включена)

• 38,4 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 15,2 Вт

Тепловыделение

• 94,43 Вт (322,4 БТЕ/час)

MTBF (часы)

• 301 172

Уровень шума

• При высокой скорости вентилятора: 51,7 дБ

• При низкой скорости вентилятора: 36,9 дБ

Система вентиляции

• 2 вентилятора Smart

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата

Комплект поставки

• Коммутатор DGS-1100-26MPPV2

• Кабель питания

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• 4 резиновые ножки

• Комплект для монтажа

• Краткое руководство по установке

Совместимое оборудование

SFP-трансиверы

• DGS-712

• DEM-210

• DEM-211

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

WDM SFP-трансиверы

• DEM-220T

• DEM-220R

• DEM-330T/10KM

• DEM-330R/10KM

• DEM-330T/3KM

• DEM-330R/3KM

• DEM-331T/40KM

• DEM-331R/40KM

• DEM-331T/20KM

• DEM-331R/20KM

Прочее

EMI

• FCC Class A

• CE Class A

• VCCI Class A

• C-Tick

• BSMI

Безопасность

• cUL

• UL

• LVD

• CB

• BSMI
