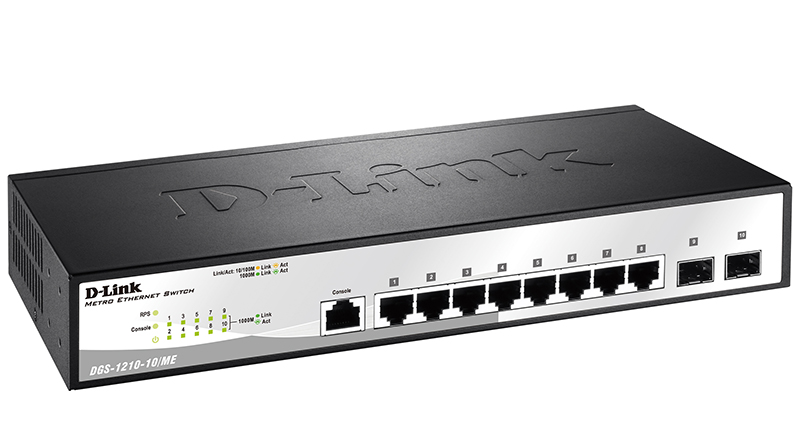

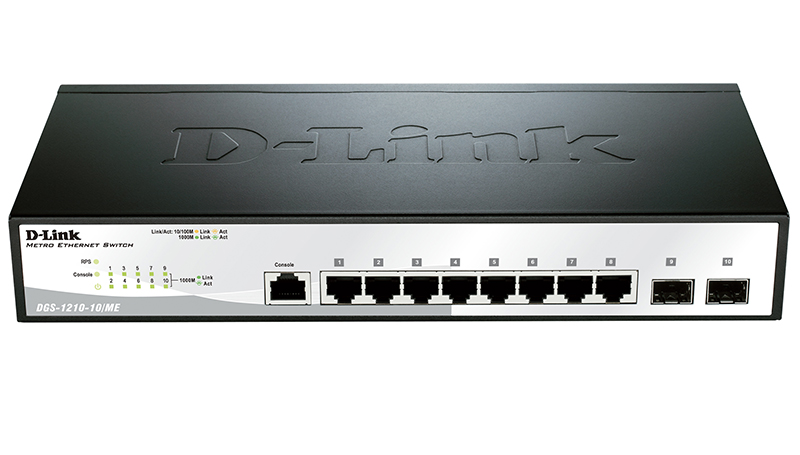

D-Link DGS-1210-10/ME Управляемый L2 коммутатор с 8 портами 10/100/1000Base-T и 2 портами 1000Base-X SFP

Аппаратная версия

A1

B1, B2*

Аппаратное обеспечение

• BCM53343 (400 МГц)

Оперативная память

• 128 МБ

• 256 МБ

Flash-память

• 32 МБ

Интерфейсы

• 8 портов 10/100/1000Base-T

• 2 порта 1000Base-X SFP

• Консольный порт с разъемом RJ-45

Индикаторы

• Power

• Console

• Link/Activity/Speed (на порт)

• RPS

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)

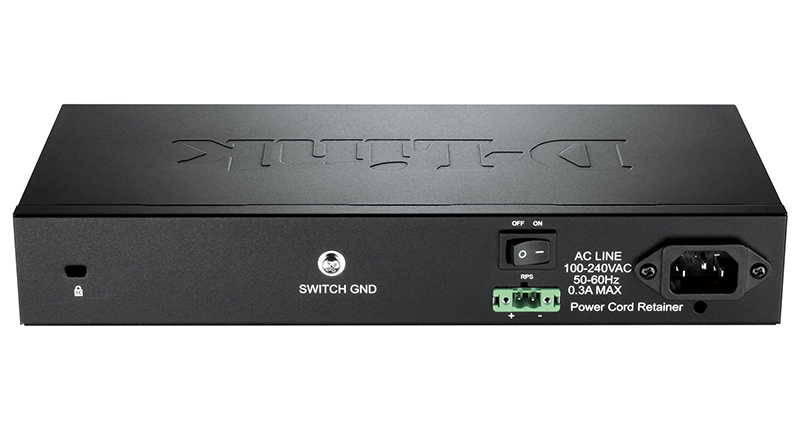

Разъем питания

• Разъем для подключения питания (переменный ток)

• Разъем для подключения RPS¹

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T (медная витая пара)

• IEEE 802.3u 100Base-TX (медная витая пара)

• IEEE 802.3ab 1000Base-T (медная витая пара)

• IEEE 802.3az Energy Efficient Ethernet

• Автоматическое согласование скорости и режима дуплекса

• Управление потоком IEEE 802.3x

• IEEE 802.3z 1000Base-X

• Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 20 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 16K записей

Макс. скорость перенаправления 64-байтных пакетов

• 14,88 Mpps

Буфер пакетов

• 1,5 МБ

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

Функции уровня 2

• Таблица MAC-адресов: 16К записей

• Spanning Tree Protocol

   - 802.1D STP

   - 802.1w RSTP

   - 802.1s MSTP

   - Фильтрация BPDU

   - Root Restriction

• Поддержка Ethernet Ring Protection Switching (ERPS, ITU G.8032)

   - для DGS-1210-10/ME/A1, начиная с версии ПО 6.13.B056

   - для DGS-1210-10/ME/B, начиная с заводской версии ПО

• Loopback Detection

• Зеркалирование портов

   - Поддержка 1 группы зеркалирования

   - Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика

• L2 Protocol Tunneling (L2PT)

• RSPAN

• Link aggregation

   - 802.3ad

   - Макс. 8 групп на устройство/8 портов на группу

Многоадресная рассылка уровня 2

• IGMP Snooping

   - IGMP v1/v2

   - IGMP v3 awareness

   - Фильтрация/аутентификация IGMP

   - Поддержка 1024 групп

   - IGMP Snooping Fast Leave на основе VLAN/узла

   - Report Suppression

   - IGMP Querier

• MLD Snooping

   - MLD v1

   - MLD v2 awareness

   - Поддержка 512 групп

• IGMP Proxy

VLAN

• 802.1Q Tagged VLAN

• Группы VLAN

   - Макс. 4094 VLAN

• VLAN на основе портов

• GVRP

• Asymmetric VLAN

• Макс. 256 динамических VLAN

• 802.1v Protocol VLAN

• VLAN Trunking

• VLAN на основе MAC-адресов

• Q-in-Q на основе портов

• Q-in-Q Selective

• ISM VLAN

• Private VLAN

• Voice VLAN

Функции уровня 3

• Макс. 256 записей ARP

• Поддержка 255 статических записей ARP

• Поддержка Gratuitous ARP

• Количество IP интерфейсов: 4

• Маршрут по умолчанию

• Статическая маршрутизация

   - Поддержка 60 статических маршрутов IPv4

   - Поддержка 30 статических маршрутов IPv6

Качество обслуживания (QoS)

• CoS на основе:

   - Порта коммутатора

   - Очередей приоритетов 802.1p

   - VLAN ID

   - MAC-адреса

   - IPv4/IPv6-адреса

   - DSCP

   - ToS

   - Типа протокола

   - TCP/UDP-порта

   - Класса IPv6-трафика

• Управление полосой пропускания

   - На основе порта (входящее, с минимальным шагом до 64 Кбит/с)

   - На основе потока (входящее, с минимальным шагом до 64 Кбит/с)

   - Для выходной очереди (с минимальным шагом до 64 Кбит/с)

• Обработка очередей

   - Strict Priority

   - Weighted Round Robin (WRR)

• 8 очередей на порт

Списки управления доступом (ACL)

• ACL на основе

   - Порта коммутатора

   - Приоритета 802.1p

   - VLAN ID

   - MAC-адреса

   - Ether Type

   - ToS

   - IPv4/v6-адреса

   - DSCP

   - Типа протокола

   - Номера порта TCP/UDP для IPv4/IPv6

   - ICMP

   - Класса трафика IPv6

   - На основе содержимого пакета

• До 768 правил доступа для входящего трафика

• Действие ACL (разрешить/запретить/зеркалирование)

• ACL на основе времени

• Статистика ACL

• Фильтрация интерфейса CPU

AAA

• 802.1X

   - Управление доступом на основе узлов

   - Управление доступом на основе портов

• Guest VLAN

• MAC-аутентификация на основе узлов

• RADIUS/TACACS+ accounting

• 4 уровня учетной записи пользователя

• Управление доступом на основе MAC-адресов

   - Макс. 512 записей при использовании локальной базы данных

• Аутентификация для доступа к управлению: RADIUS, TACACS+, локальная база данных

Безопасность

• SSH v2

• SSL

• Port Security (до 64 MAC-адресов на порт)

• IP-MAC-Port Binding (IMPB)

   - ND Snooping

   - Проверка ARP-пакетов

   - Проверка IP-пакетов

   - DHCP Snooping IPv4/IPv6

• Защита от широковещательного/многоадресного/одноадресного шторма

• D-Link Safeguard Engine

• DHCP Server Screening

• Фильтрация DHCP-клиентов

• Защита от атак BPDU

• Предотвращение атак DoS

• Сегментация трафика

• Обнаружение проблем, связанных с совпадением сетевых адресов

OAM

• 802.3ah Ethernet Link OAM (EFM)

   - Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)

   - 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)

• Диагностика кабеля

• Dying Gasp²

• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)

• 802.1ag CFM²

Управление

• Web-интерфейс (поддержка IPv4/IPv6)

• Интерфейс командной строки (CLI)

• Telnet-сервер/клиент (поддержка IPv4/IPv6)

• TFTP-клиент (поддержка IPv4/IPv6)

• Регистрация команд

• SNMP v1/v2c/v3

• SNMP Traps

• Системный журнал

• RMON v1

• RMON v2

• LLDP

• BootP/DHCP-клиент

• Автоматическая настройка DHCP

• Конфигурационный файл в текстовом формате

• Trusted Host

• DHCP relay (IPv4/IPv6)

   - DHCP relay agent/local relay

   - DHCP relay option 12, 37, 38, 82

• PPPoE Circuit-ID insertion

• Trap/alarm/log severity control

• Мониторинг CPU

• SNTP

• Команды отладки

• Восстановление пароля

• Шифрование пароля

• sFlow

• Хранение двух образов программного обеспечения (dualimage)

• Поддержка Real Time Clock (RTC)²

• До 14 одновременных сессий telnet/ssh/console

• FTP-клиент (поддержка IPv4/IPv6)

MIB

• RFC1212 Concise MIB Definitions

• RFC1213 MIB II

• RFC1215 MIB Traps Convention

• RFC1065, 1151, 2578 MIB Structure

• RFC1493 Bridge MIB

• RFC1157, 2573, 2575, 2576 SNMP MIB

• RFC3418 SNMPv2 MIB

• RFC2819 RMON MIB

• RFC2021 RMONv2 MIB

• RFC1643, 1650, 2665 Ether-like MIB

• RFC2674 802.1p MIB

• RFC2233 Interface Group MIB

• RFC2618 RADIUS Authentication Client MIB

• RFC2620 RADIUS Accounting Client MIB

• RFC3289 D-Link ZoneDefense MIB

• RFC4022 MIB for TCP

• RFC4113 MIB for UDP

• DDP MIB

IETF

• RFC768 UDP

• RFC791 IP

• RFC792 ICMPv4

• RFC2463, 4443 ICMPv6

• RFC793 TCP

• RFC826 ARP

• RFC1321, 2284, 2865, 2716, 3580 Extensible Authentication Protocol (EAP)

IPv6

• RFC1981 Path MTU Discovery

• RFC2460 IPv6

• RFC2461, 4861 Neighbor Discovery

• RFC2462, 4862 IPv6 Stateless Address Auto-configuration

• RFC2893, 4213 Dual Stack IPv4/IPv6

Физические параметры

Размеры (Д x Ш x В)

• 280 x 126 x 44 мм

Вес

• 1,034 кг

• 1,05 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 13,59 Вт

Потребляемая мощность в режиме ожидания

• 100 В: 9,3 Вт

• 240 В: 9,4 Вт

Тепловыделение

• 46,35 БТЕ/час

MTBF (часы)

• 309 072

• 412 956

Уровень шума

• 0 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)

Система вентиляции

• Пассивная

Температура

• Рабочая: от -30 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплект поставки

• Коммутатор DGS-1210-10/ME

• Кабель питания

• Фиксатор для кабеля питания

• Консольный кабель с разъемом RJ-45

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• 4 резиновые ножки

• Комплект для монтажа

• Краткое руководство по установке

Прочее

EMI

• FCC Class A

• CE Class A

• VCCI

• BSMI

• CCC

Безопасность

• CE

• LVD

• UL

• CB
