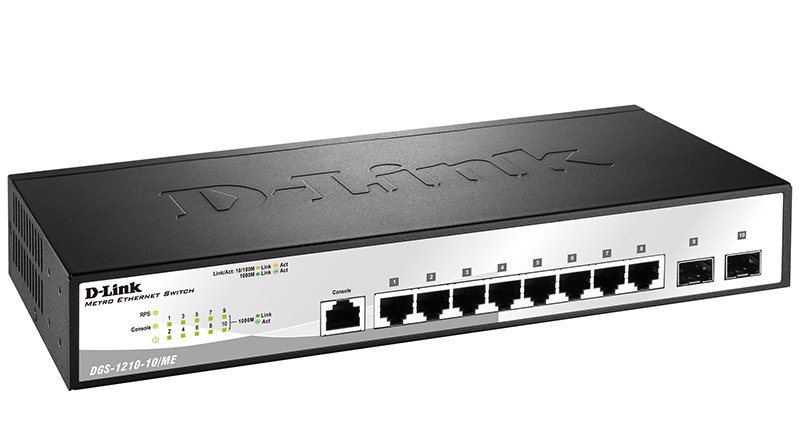

D-Link DGS-1210-10/ME/UPS Управляемый L2 коммутатор, 8x1000Base-T, 2x1000Base-X SFP

Описание:
Коммутатор DGS-1210-10/ME является идеальным решением для применения в сетях Metro Ethernet. Данный коммутатор оснащен 8 портами Gigabit Ethernet для подключения по витой паре, 2 SFP-портами, применяемыми для организации подключения к высокоскоростной магистрали.

Отказоустойчивость/высокая производительность
Коммутатор DGS-1210-10/ME поддерживает протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности коммутатора. Коммутатор также поддерживает агрегирование каналов 802.3ad, которое обеспечивает объединение в группы несколько портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. DGS-1210-10/ME поддерживает стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов строгой обработки приоритетов и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе TOS, DSCP, MAC, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.

Безопасность и аутентификация
Коммутатор DGS-1210-10/ME поддерживает управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для строгого управления доступом в сети. Функция IP-MAC-Port Binding в коммутаторах D-Link позволяет контролировать доступ компьютеров в сеть на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.

Функции управления
Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт этих коммутаторов поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.

Управление трафиком и полосой пропускания
Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 64 Кбит/с для входящего трафика. Коммутатор DGS-1210-10/ME также поддерживает функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.

Многоадресная рассылка
Коммутатор DGS-1210-10/ME поддерживает полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутатор DGS-1210-10/ME предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельной VLAN. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.


Характеристики:
Аппаратная версия
A1

Размер
• Ширина для установки в 11-дюймовую стандартную стойку
• Высота 1U

Интерфейс
• 8 портов 10/100/1000Base-T + 2 SFP-порта

Консольный порт
RJ-45

Производительность
• Коммутационная матрица: 20 Гбит/с
• Макс. скорость перенаправления 64-байтных пакетов: 14,88 Мбит/с
• Размер таблицы МАС-адресов: 16K записей
• RAM для CPU: 128 МБ DDR3
• Буфер пакетов: 1,5 МБ
• Flash-память: 32 МБ

Индикаторы
• Power (на устройство)
• Console (на устройство)
• Link/Active/Speed (на порт)

Программное обеспечение
Функции уровня 2
• Таблица MAC-адресов: 16К
• Spanning Tree Protocols
  - 802.1D STP
  - 802.1w RSTP
  - 802.1s MSTP
  - Фильтрация BPDU
  - Root Restriction
• Функция обнаружения петель
• ERPS*
• Зеркалирование портов
  - Поддержка 1 группы зеркалирования
  - Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика
• L2 Protocol Tunneling (L2PT)
• Агрегирование каналов
  - Совместимость с 802.3ad
  - Макс. кол-во групп
  – 8, 8 портов на группу

Многоадресная рассылка уровня 2
• IGMP Snooping
  - IGMP v1/v2 Snooping, v3 awareness
  - Фильтрация/аутентификация IGMP
  - Поддержка 512 групп
  - IGMP Snooping Fast Leave на основе VLAN/узла
  - Report Suppression
• MLD Snooping
  - MLD v1, MLD v2 awareness
  - Поддержка 512 групп

VLAN
• 802.1Q Tagged VLAN
• Группы VLAN
• Макс. 4094 VLAN
• VLAN на основе порта
• GVRP
• Асимметричные VLAN
• Макс. 256 динамических VLAN
• 802.1v Protocol VLAN
• VLAN Trunking
• VLAN на основе MAC-адресов
• Q-in-Q на основе портов
• ISM VLAN
• Selective Q-in-Q

Функции уровня 3
• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP

Качество обслуживания (QoS)
• CoS на основе:
  - Порта коммутатора
  - Очереди приоритетов 802.1p
  - VLAN ID
  - MAC-адреса
  - IPv4/IPv6-адреса
  - DSCP
  - TOS
  - Типа протокола
  - Порта TCP/UDP
  - Типа IPv6-трафика
• Управление полосой пропускания
  - На основе порта (входящее, с шагом до 64 Кбит/с)
  - На основе потока (входящее, с шагом до 64 Кбит/с)
  - Для выходной очереди (с шагом до 64 Кбит/с)
• Обработка очередей
  - Strict priority
  - Weighted Round Robin (WRR)
• 8 выходных очередей

Списки управления доступом (ACL)
• ACL на основе
  - Порта коммутатора
  - Приоритета 802.1p
  - VLAN ID
  - MAC-адреса
  - Ether type
  - TOS
  - IPv4/v6-адреса
  - DSCP
  - Типа протокола
  - Номера порта TCP/UDP для IPv4/IPv6
  - ICMP
  - Класса трафика IPv6
• До 768 правил доступа для входящего трафика
• Действие ACL (разрешить/запретить/зеркалирование)
• ACL на основе времени
• Статистика ACL
• Фильтрация интерфейса CPU

AAA
• 802.1X
  - Управление доступом на основе узла
  - Управление доступом на основе порта
• Гостевой VLAN
• Ведение учетных записей RADIUS
• Ведение учетных записей TACACS+
• 4 уровня учетной записи пользователя

Безопасность
• SSH v2
• SSL v1/2/3
• Port Security (до 64 MAC-адресов на порт)
• IP-MAC-Port Binding (IMPB)
  - Проверка ARP-пакетов
  - Проверка IP-пакетов
  - DHCP Snooping IPv6
• Защита от широковещательного/ многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening
• Фильтрация DHCP-клиентов
• Предотвращение ARP Spoofing
• Предотвращение атак BPDU
• Предотвращение атак DoS
• Сегментация трафика
• TLS

OAM
• 802.3ah Ethernet Link OAM
  - Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)
  - 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)
•  Диагностика кабеля

Управление
• Web-интерфейс (поддержка IPv4/IPv6)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4/IPv6)
• TFTP-клиент (IPv4/v6)
• Регистрация команд
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1
• RMON v2
• LLDP
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• Конфигурационный файл в текстовом формате
• Доверенный хост
• DHCP relay (IPv4/IPv6)
  - DHCP relay agent/local relay
  - DHCP relay option 12, 37, 38
  - DHCP Relay option 82
• Добавление тега PPPoE Circuit-ID
• Trap/alarm/log severity control
• Мониторинг CPU
• SNTP
• LLDP
• Команды отладки
• Восстановление пароля
• Шифрование пароля

MIB
• RFC1213 MIB II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC1757, 2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• Private MIB
• D-Link Zone Defense MIB

Стандарт IETF
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 793 TCP
• RFC 826 ARP
• RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP

IPv6
• RFC 1981 Path MTU Discovery
• RFC 2460 IPv6
• RFC 2461, 4861 Neighbor Discovery
• RFC 2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC 2464 IPv6 Neighbor over Ethernet and definition
• RFC3513, 4291 IPv6 addressing architecture
• RFC 2893, 4213 Dual Stack IPv4/IPv6


MTBF
309,072 часов

Уровень шума
0 дБ (A)

Тепловыделение
46,35 BTU/ч

Входное напряжение
100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность
13,59 Вт/9,40 Вт (Режим ожидания)

Размеры
280 x 126 x 44 мм

Система вентиляции
Пассивная

Защита от статического электричества
Все порты Ethernet поддерживают стандарт IEC61000-4-5 встроенной защиты от статического электричества 6 кВ

Рабочая температура
От -5° до 50° C

Температура хранения
От -40° до 70° C

Рабочая влажность
От 10% до 90% (без конденсата)

Влажность хранения
От 5% до 90% (без конденсата)

EMI
FCC class A, CE class A, VCCI, C-Tick, BSMI, CCC

Сертификаты безопасности
• CE
• CE LVD
• UL/cUL
