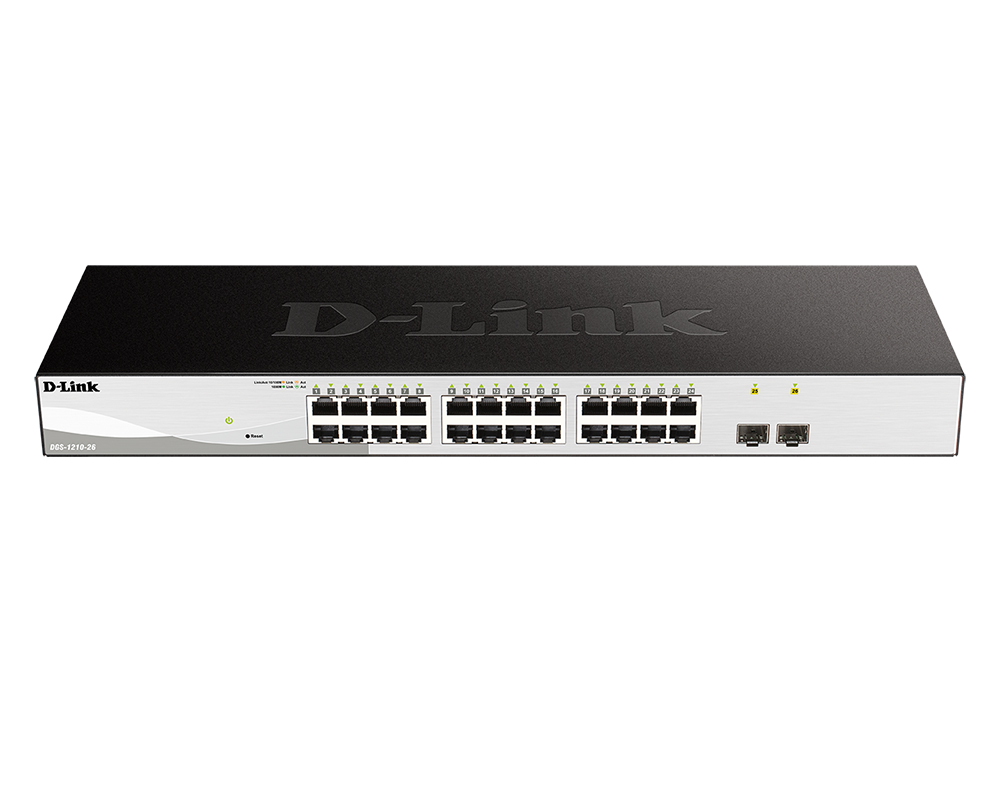

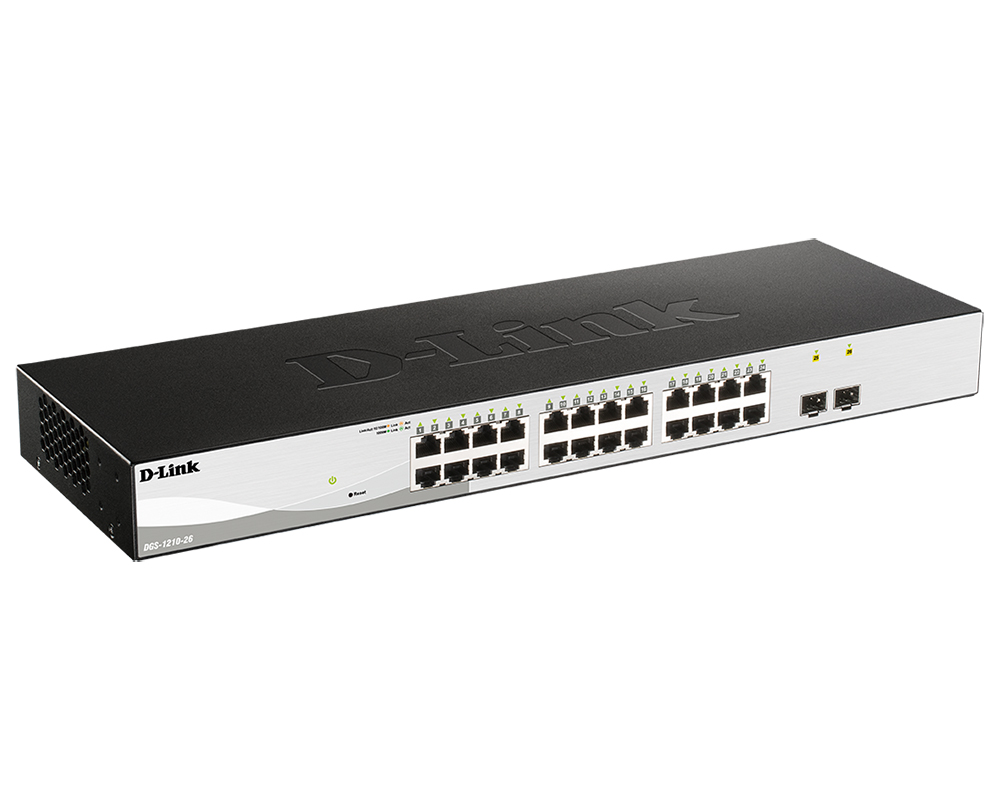

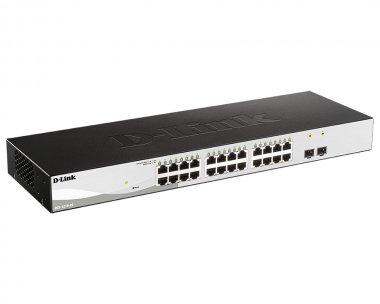

D-Link DGS-1210-26/F Настраиваемый L2 коммутатор с 24 портами 10/100/1000Base-T и 2 портами 1000Base-X SFP

Аппаратное обеспечение

Аппаратная версия

• F1, F2*

Процессор

• RTL8382M (500 МГц)

• RTL8218B

Оперативная память

• 128 МБ

Flash-память

• 32 МБ

Интерфейсы

• 24 порта 10/100/1000Base-T

• 2 порта 1000Base-X SFP

Индикаторы

• Power

• Link/Activity/Speed (на порт)

Кнопки

• Кнопка Reset

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)

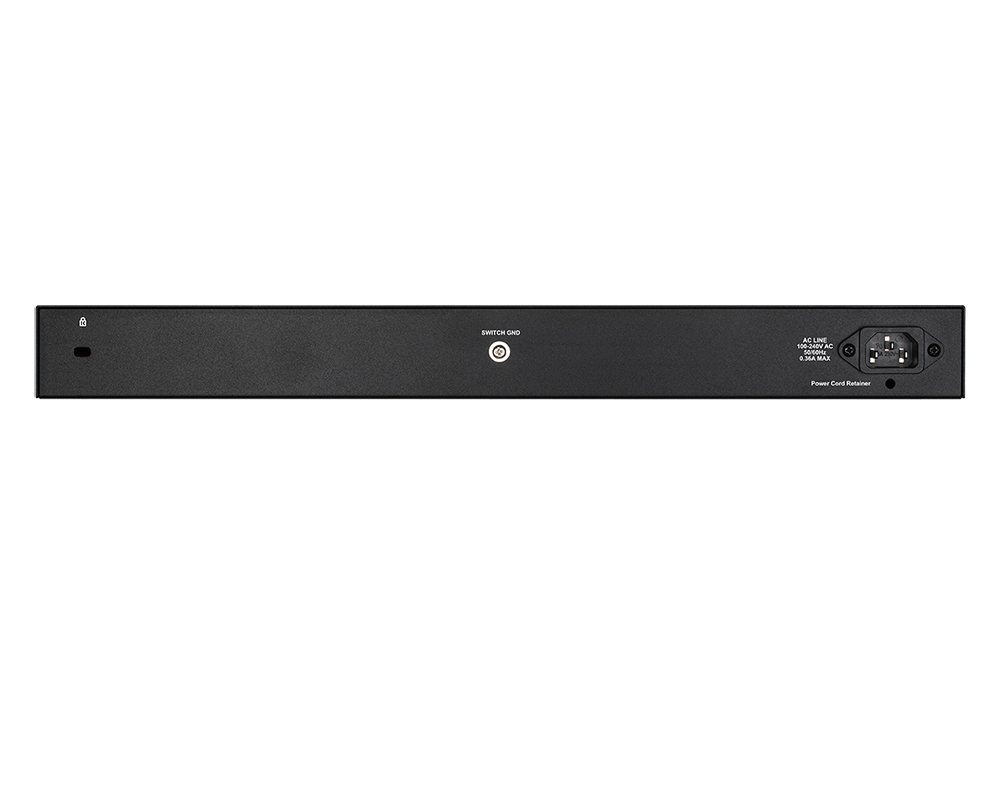

Разъем питания

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T (медная витая пара)

• IEEE 802.3u 100Base-TX (медная витая пара)

• IEEE 802.3ab 1000Base-T (медная витая пара)

• IEEE 802.3az Energy Efficient Ethernet

• Автоматическое согласование скорости и режима дуплекса

• Управление потоком IEEE 802.3x

• IEEE 802.3z 1000Base-X

• Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 52 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 8K записей

Макс. скорость перенаправления 64-байтных пакетов

• 38,7 Mpps

Буфер пакетов

• 512 кБ

Jumbo-фрейм

• 10 000 байт

Программное обеспечение

Функции уровня 2

• Статические MAC-адреса

  - 256 записей

• IGMP Snooping

  - IGMP v1/v2

  - IGMP v3 awareness

  - Поддержка 256 групп

  - Поддержка до 64 статических многоадресных групп

  - IGMP на VLAN

  - Поддержка IGMP Snooping Querier

• Loopback Detection

• 802.3ad Link Aggregation:

  - Макс. 4 группы на устройство/8 портов на группу

• LLDP

• LLDP-MED

• Jumbo-фреймы

  - До 10 000 байт

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

• Управление потоком

  - 802.3x

  - Предотвращение блокировок HOL

• Зеркалирование портов

  - One-to-One

  - Many-to-One

  - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях

• Фильтрация многоадресных рассылок

  - Перенаправление всех незарегистрированных групп

  - Фильтрация всех незарегистрированных групп

• Настраиваемый интерфейс MDI/MDIX

• MLD Snooping

  - MLD v1

  - MLD v2 awareness

  - Поддержка 256 групп

VLAN

• 802.1Q

• Группы VLAN:

  - Макс. 256 статических VLAN-групп

• Диапазон VID: 1-4094

• Asymmetric VLAN

• Auto Voice VLAN

  - Макс. количество задаваемых пользователем OUI: 10

  - Макс. количество OUI по умолчанию: 8

• Auto Surveillance VLAN

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Механизмы обработки очередей:

  - Strict

  - Weighted Round Robin (WRR)

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, значение из диапазона 16-1024000 Кбит/с)

• QoS на основе:

  - Очередей приоритетов 802.1p

  - DSCP

  - ToS

  - IP Precedence

  - Класса трафика IPv6

  - Номера TCP/UDP-порта

  - MAC-адреса

  - Ether type

  - IP-адреса

  - Типа протокола

Функции уровня 3

• IP-интерфейс

  - Поддержка 4 интерфейсов

• IPv6 Neighbor Discovery (ND)

• Статическая маршрутизация

  - Поддержка 124 статических маршрутов IPv4

  - Поддержка 50 статических маршрутов IPv6

Списки управления доступом (ACL)

• Макс. количество списков доступа: 50

• Макс. количество правил для IPv4, MAC и IPv6: 768

• Каждое правило может быть привязано к одному порту

• ACL на основе:

  - Очередей приоритетов 802.1p

  - VLAN

  - MAC-адреса

  - Ether type

  - IP-адреса

  - DSCP

  - Типа протокола

  - Номера TCP/UDP-порта

  - Класса IPv6-трафика

Безопасность

• Защита от широковещательного/многоадресного/ одноадресного шторма

• D-Link Safeguard Engine

• DHCP Server Screening

• Привязка IP-MAC-Port (Интеллектуальная привязка)

  - Инспектирование ARP-пакетов

  - Инспектирование ARP-пакетов + IP-пакетов

  - Поддержка DHCP Snooping

• Управление доступом 802.1X на основе портов

• Предотвращение атак DoS

• Предотвращение атак ARP Spoofing

  - Макс. количество записей: 127

• Сегментация трафика

• SSH v2

• SSL

• TLS v1.0

• Port Security

  - Поддержка до 64 MAC-адресов на порт

AAA

• Аутентификация 802.1X:

  - Поддержка локальной базы/RADIUS-сервера

  - Поддержка управления доступом на основе портов

  - Поддержка EAP, OTP, TLS, TTLS, PEAP

• RADIUS-сервер с поддержкой протокола IPv6

• Поддержка аутентификации MD5

OAM

• Диагностика кабеля

• Восстановление заводских настроек по умолчанию

Управление

• Web-интерфейс

• Утилита D-Link Network Assistant

• Упрощенный CLI

• Telnet-сервер

• TFTP-клиент

• Настройка MDI/MDIX

• SNMP

  - Поддержка v1/v2c/v3

• SNMP Trap

• Резервное копирование/обновление программного обеспечения

• Мастер установки Smart Wizard

• Скачивание/загрузка конфигурационного файла

• Системный журнал

   - Макс. количество записей в журнале: 500

• BootP/DHCP-клиент

• SNTP

• ICMPv6

• IPv4/v6 Dual Stack

• Автоматическая настройка DHCP

• Настройка времени

  - SNTP

• RMONv1

• Trusted Host

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигураций

• Мониторинг CPU

Технология Green V3.0

• Экономия электроэнергии за счет:

  - Определения статуса соединения

  - Использования спящего режима

  - Выключения портов

  - Определения длины кабеля

Стандарты MIB/RFC

• RFC783, 1350 TFTP

• RFC791 IP

• RFC768 UDP

• RFC793 TCP

• RFC792 ICMPv4

• RFC2463, 4443 ICMPv6

• RFC826 ARP

• RFC951, 1542, 2131 BootP/DHCP Client

• RFC1212 Concise MIB Definitions

• RFC1213 MIB II

• RFC1215 MIB Traps Convention

• RFC1350 TFTP

• RFC1493 Bridge MIB

• RFC1769 SNTP

• RFC1157, 2570, 2573, 2575, 2576 SNMP MIB

• RFC1442, 1901, 1902, 1903, 1904, 1905, 1906, 1907, 1908, 2578, 3418 SNMPv2 MIB

• RFC271, 1757, 2819 RMON MIB

• RFC2021 RMONv2 MIB

• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB

• RFC1321, 2284, 2865, 2716, 3580 Extensible Authentication Protocol (EAP)

• RFC2674 802.1p MIB

• RFC2461, 4861 Neighbor Discovery for IPv6

• RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)

• RFC2464 IPv6 over Ethernet and definition

• RFC4291 IPv6 Addressing Architecture

• RFC2893, 4213 IPv4/IPv6 dual stack function

• RFC2233 Interface Group MIB

• RFC2138, 2139, 2618, 2865 RADIUS Authentication Client MIB

• RFC2246 SSL

• RFC2475, 2598 CoS

• RFC3164, 3195 System Log

• RFC3411, 3412, 3413, 3414, 3415, 3416, 3417 SNMPv3

• RFC4022 MIB for TCP

• RFC4113 MIB for UDP

• RFC2389 MIB for Diffserv.

• RFC2620 RADIUS Accounting Client MIB

• Private MIB

• DDP MIB

• LLDP-MED MIB

Физические параметры

Размеры (Д x Ш x В)

• 440 x 140 x 44 мм

Вес

• 2,06 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц, внутренний универсальный источник питания

Макс. потребляемая мощность

• 15,22 Вт

Потребляемая мощность в режиме ожидания

• 100 В: 5,01 Вт

• 240 В: 5,06 Вт

Тепловыделение

• 51,93 БТЕ/час

MTBF (часы)

• 1 082 534

Уровень шума

• 0 дБ

Система вентиляции

• Пассивная

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -20 до 70 °C

Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата

Комплект поставки

• Коммутатор DGS-1210-26

• Кабель питания

• Фиксатор для кабеля питания

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• 4 резиновые ножки

• Комплект для монтажа

• Краткое руководство по установке

Прочее

Сертификаты

• CE Class A

• VCCI Class A

• FCC Class A

• cUL

• BSMI

• CCC

• C-Tick
