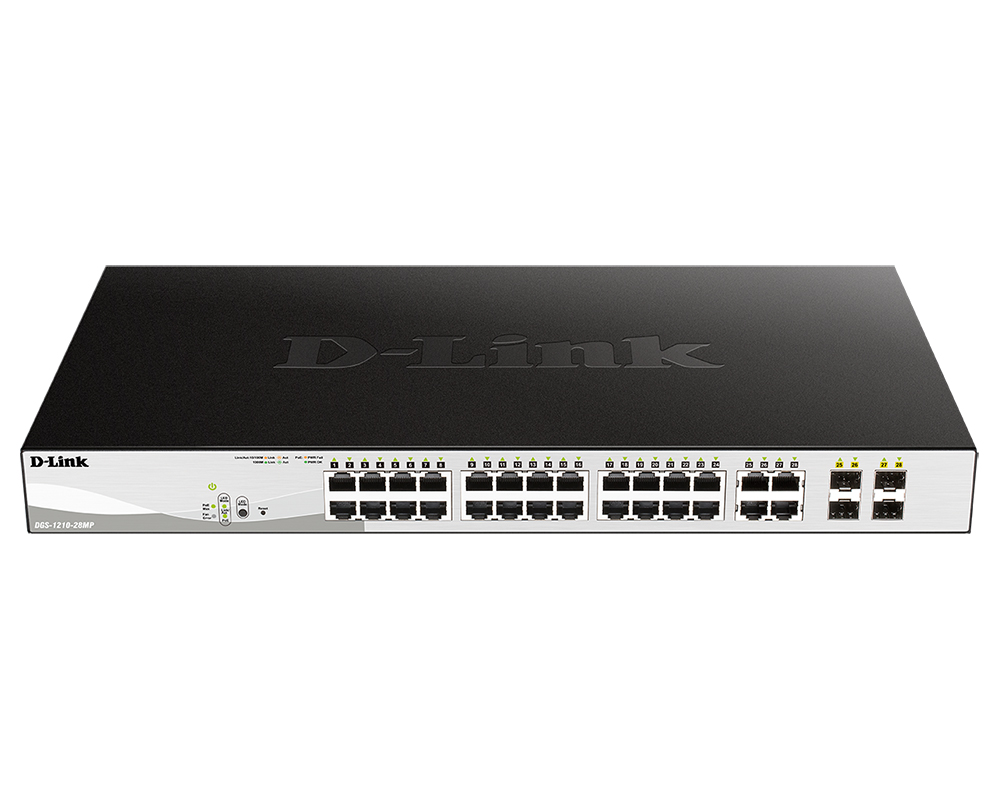

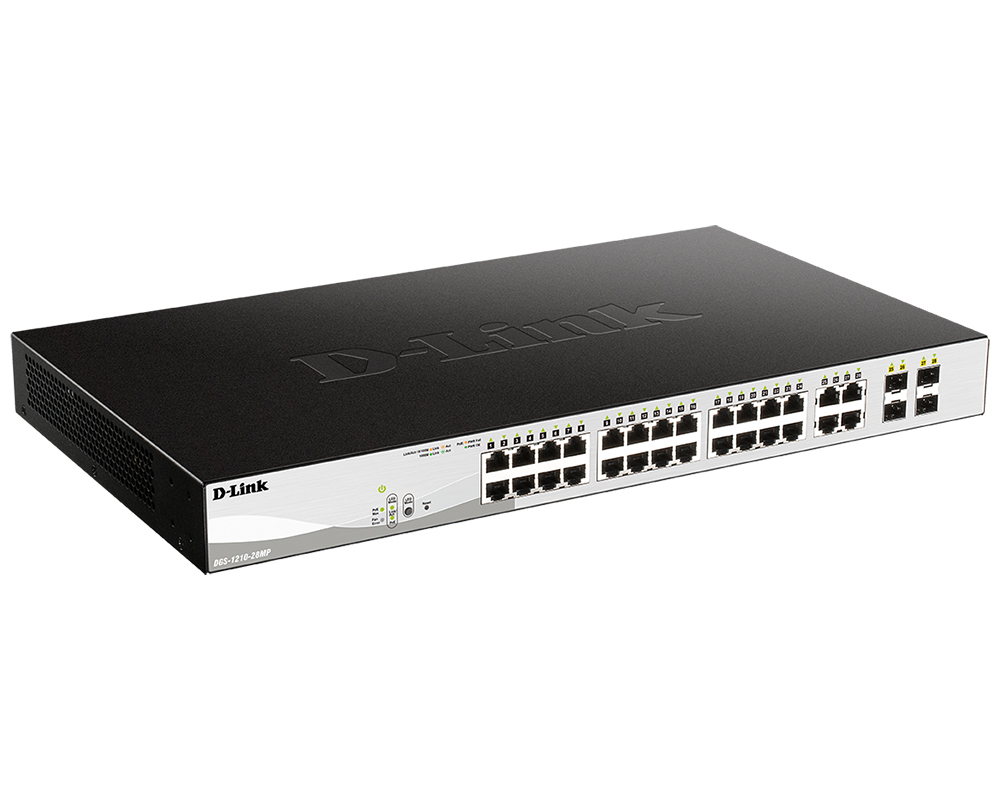

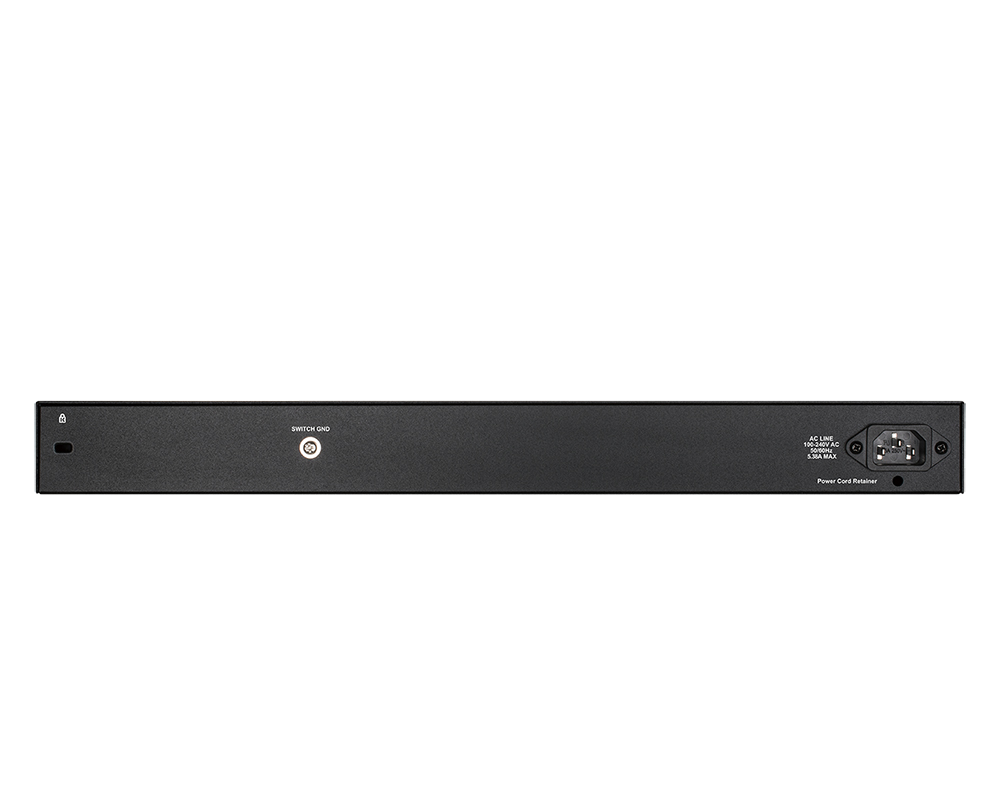

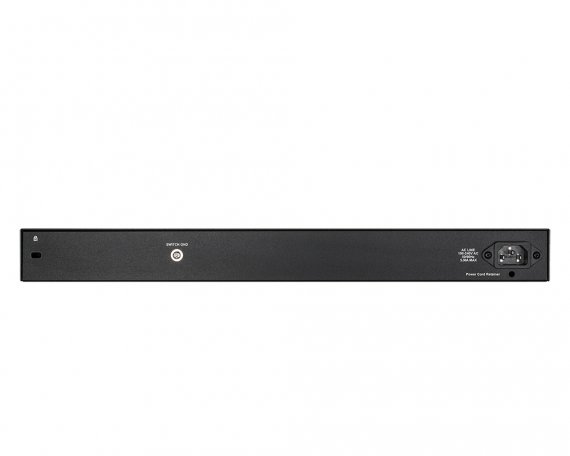

D-Link DGS-1210-28MP/FL Управляемый L2 коммутатор с 24 портами 10/100/1000Base-T и 4 комбо-портами 100/1000Base-T/SFP

Аппаратное обеспечение

Оперативная память

• 256 МБ

Flash-память

• 32 МБ

Интерфейсы

• 24 порта 10/100/1000Base-T с поддержкой PoE

• 4 комбо-порта 100/1000Base-T/SFP

Индикаторы

• Power

• Link/Activity/Speed (на порт)

• Power Fail/Power Ok (на порт PoE)

• PoE Max

• Fan Error

Кнопки

• Кнопка Reset

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)

Разъем питания

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T (медная витая пара)

• IEEE 802.3u 100Base-TX (медная витая пара)

• IEEE 802.3ab 1000Base-T (медная витая пара)

• IEEE 802.3az Energy-Efficient Ethernet

• Автоматическое согласование скорости и режима дуплекса

• Управление потоком IEEE 802.3x

• IEEE 802.3z 1000Base-X

• Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 56 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 8K записей

Макс. скорость перенаправления 64-байтных пакетов

• 41,7 Mpps

Буфер пакетов

• 512 КБ

Jumbo-фрейм

• 10 000 байт

Программное обеспечение

Функции уровня 2

• Статические MAC-адреса

  - 256 записей

• IGMP Snooping

  - IGMP v1/v2/v3

  - IGMP v3 awareness

  - Поддержка 512 групп (совместно с MLD Snooping и статической группой)

  - Поддержка 512 статических многоадресных групп (совместно с MLD Snooping и статической группой)

  - IGMP на VLAN

  - Поддержка IGMP Snooping Querier

  - IGMP snooping Fast Leave на основе узла

• Loopback Detection

• 802.3ad Link Aggregation:

  - Макс. 8 групп на устройство/8 портов на группу

• LLDP

• LLDP-MED

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

• Управление потоком

  - 802.3x

  - Предотвращение блокировок HOL

• Зеркалирование портов

  - One-to-One

  - Many-to-One

  - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях

• Фильтрация многоадресных рассылок

  - Перенаправление всех незарегистрированных групп

  - Фильтрация всех незарегистрированных групп

• Настраиваемый интерфейс MDI/MDIX

• MLD Snooping

  - MLD v1

  - MLD v2 awareness

  - Поддержка 512 групп (совместно с IGMP Snooping и статической группой)

  - Поддержка 512 статических многоадресных групп (совместно с IGMP Snooping и статической группой)

  - MLD snooping Fast Leave на основе узла

VLAN

• 802.1Q

• Группы VLAN:

  - Макс. 256 статических VLAN-групп

• Диапазон VID: 1-4094

• Asymmetric VLAN

• Auto Surveillance VLAN

• Voice VLAN

• Double VLAN (Q-in-Q)

  - Q-in-Q на основе порта

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Механизмы обработки очередей:

  - Strict

  - Weighted Round Robin (WRR)

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с минимальным шагом 16 Кбит/с для 10/100/1000 Мбит/с)

• QoS на основе:

  - Очередей приоритетов 802.1p

  - DSCP

  - Порта коммутатора

Функции уровня 3

• 4 IP-интерфейса

• IPv6 Neighbor Discovery (ND)

Маршрутизация уровня 3

• Статическая маршрутизация

  - Макс. кол-во записей IPv4: 128

  - Макс. кол-во записей IPv6: 128

Списки управления доступом (ACL)

• Макс. количество списков доступа: 200

• Макс. кол-во записей ACL:

  - Входящих: 150

• Каждое правило может быть привязано к одному порту

• ACL на основе:

  - MAC-адреса

  - IP-адреса

  - Типа протокола

  - Номера TCP/UDP-порта

Безопасность

• Защита от широковещательного/многоадресного/одноадресного шторма

• D-Link Safeguard Engine

• Управление доступом 802.1X на основе портов

• Привязка IP-MAC-Port (Интеллектуальная привязка)

  - Инспектирование ARP-пакетов

  - Поддержка DHCP Snooping

• Предотвращение атак DoS

• Сегментация трафика

• SSH

• Port Security

  - Поддержка до 64 MAC-адресов на порт

OAM

• Диагностика кабеля

AAA

• Аутентификация 802.1X:

  - Поддержка локальной базы/RADIUS-сервера

  - Поддержка управления доступом на основе портов

  - Поддержка EAP, OTP, TLS, TTLS, PEAP

• RADIUS-сервер

• Поддержка аутентификации MD5

Управление

• Web-интерфейс

• CLI

• D-View 7 (EOL|EOS)

• Telnet-сервер

• SSH-сервер

• TFTP-клиент

• Настройка MDI/MDIX

• SNMP

  - Поддержка v1/v2c/v3

• SNMP Trap

• Резервное копирование/обновление программного обеспечения

• Скачивание/загрузка конфигурационного файла

• Системный журнал

• BootP/DHCP-клиент

• SNTP

• ICMPv6

• IPv4/v6 Dual Stack

• Автоматическая настройка DHCP

• Настройка времени

  - SNTP

• RMONv1

• Поддержка двух версий ПО

• DHCP Relay

  - DHCP local relay

  - DHCP relay option 82

Технология Green

• Экономия электроэнергии за счет:

  - Использования спящего режима

  - Выключения портов

  - Выключения индикаторов

Стандарты MIB/RFC

• RFC783, 1350 TFTP

• RFC791 IP

• RFC768 UDP

• RFC793 TCP

• RFC792 ICMPv4

• RFC2463, 4443 ICMPv6

• RFC826 ARP

• RFC951, 1542, 2131 BootP/DHCP Client

• RFC1213 MIB II

• RFC1350 TFTP

• RFC1493 Bridge MIB

• RFC1769 SNTP

• RFC1157, 2570, 2573, 2575, 2576 SNMP MIB

• RFC1442, 1901, 1902, 1903, 1904, 1905, 1906, 1907, 1908, 2578, 3418 SNMPv2 MIB

• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB

• RFC1321, 2284, 2865, 2716, 3580 Extensible Authentication Protocol (EAP)

• RFC2674 802.1p MIB

• RFC2461, 4861 Neighbor Discovery for IPv6

• RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)

• RFC2464 IPv6 over Ethernet and definition

• RFC4291 IPv6 Addressing Architecture

• RFC2893, 4213 IPv4/IPv6 dual stack function

• RFC2138, 2139, 2618, 2865 RADIUS Authentication Client MIB

• RFC2475, 2598 CoS

• RFC3164, 3195 System Log

• RFC3411, 3412, 3413, 3414, 3415, 3416, 3417 SNMPv3

• Private MIB

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-24

Бюджет мощности PoE

• 370 Вт (макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)

• 440 x 250 x 44 мм

Вес

• 3,75 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц, внутренний универсальный источник питания

Макс. потребляемая мощность

• 446,1 Вт (функция PoE включена)

• 29,8 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 18,5 Вт (100 В)

• 17,1 Вт (240 В)

Тепловыделение

• 445,79 Вт (1 521,99 БТЕ/час)

MTBF (часы)

• 277 967

Уровень шума

• При высокой скорости вентилятора: 51,7 дБ

• При низкой скорости вентилятора: 44,9 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)

Система вентиляции

• 2 вентилятора

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплект поставки

• Коммутатор DGS-1210-28MP/FL

• Кабель питания

• Фиксатор для кабеля питания

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• 4 резиновые ножки

• Комплект для монтажа

• Краткое руководство по установке

Совместимое оборудование

SFP-трансиверы

• DGS-712

• DEM-210

• DEM-211

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

WDM SFP-трансиверы

• DEM-220T

• DEM-220R

• DEM-330T/3KM

• DEM-330R/3KM

• DEM-330T/10KM

• DEM-330R/10KM

• DEM-331T/20KM

• DEM-331R/20KM

• DEM-331T/40KM

• DEM-331R/40KM

Прочее

Сертификаты

• CE

• VCCI

• FCC

• cUL

• BSMI

• CCC

• C-Tick
