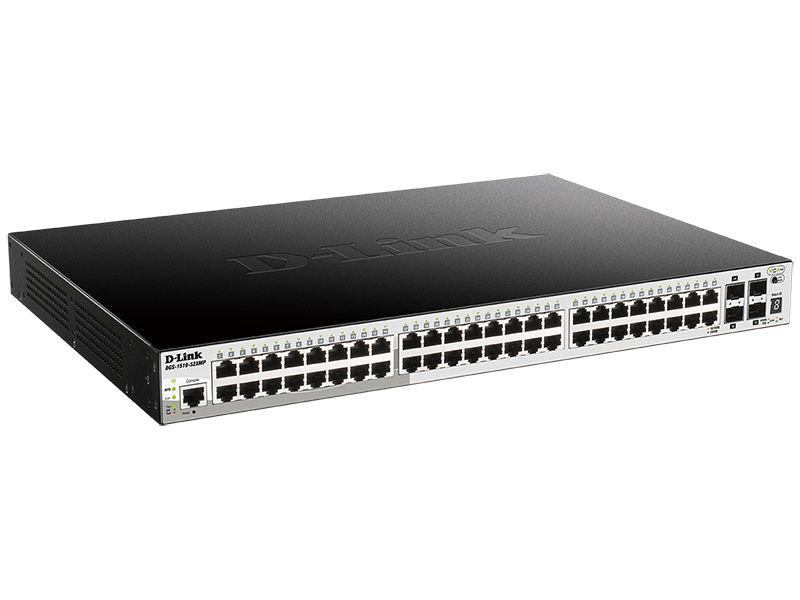

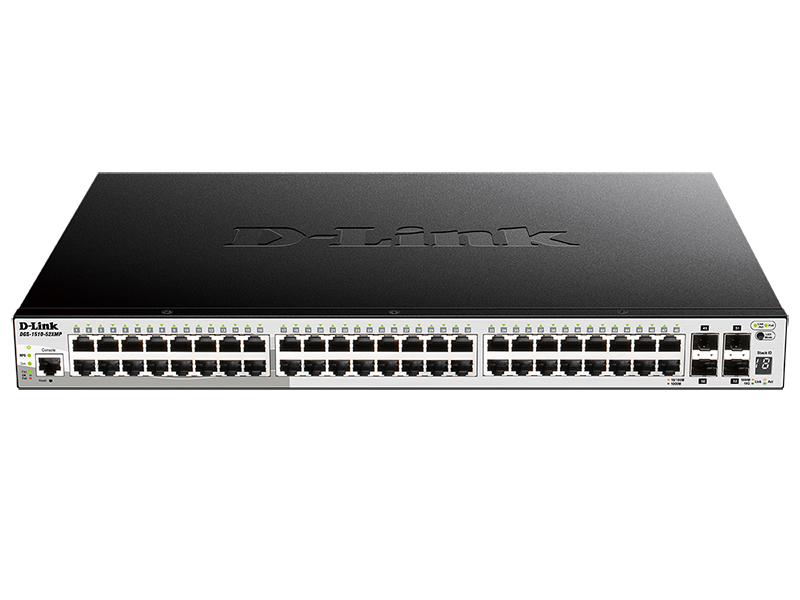

D-Link DGS-1510-52XMP Настраиваемый L2+ стекируемый коммутатор с 48 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+

Аппаратное обеспечение

Процессор

• BCM53346 (400 МГц)

• BCM50282

• BCM59121

Оперативная память

• 256 МБ

Flash-память

• 32 МБ

Интерфейсы

• 48 портов 10/100/1000Base-T с поддержкой PoE

• 4 порта 10GBase-X SFP+

• Консольный порт с разъемом RJ-45

Индикаторы

• Power

• Link/Activity/Speed/PoE (на порт 10/100/1000Base-T)

• Link/Activity/Speed (на порт 10G SFP+)

• RPS

• Console

• Fan

• Stack ID

Кнопки

• Кнопка Reset

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)

• EIA/TIA-568 100-ом STP (макс. 100 м)

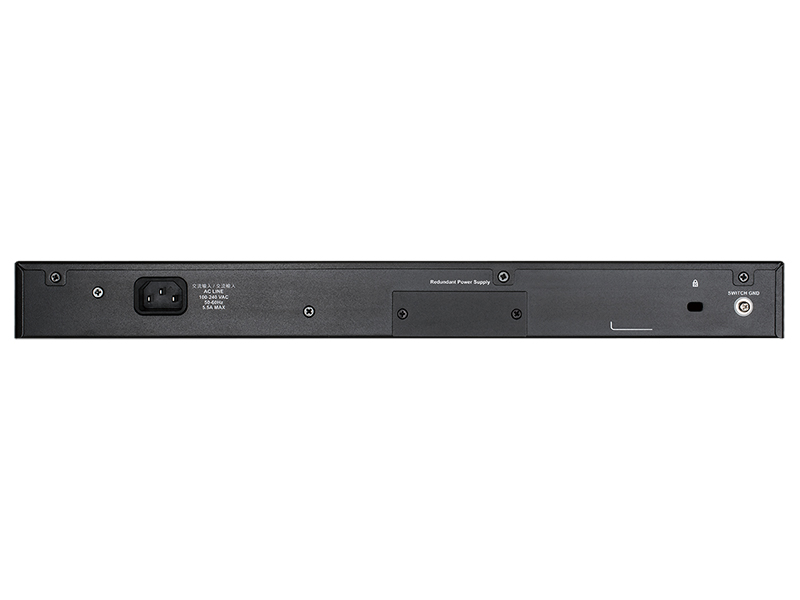

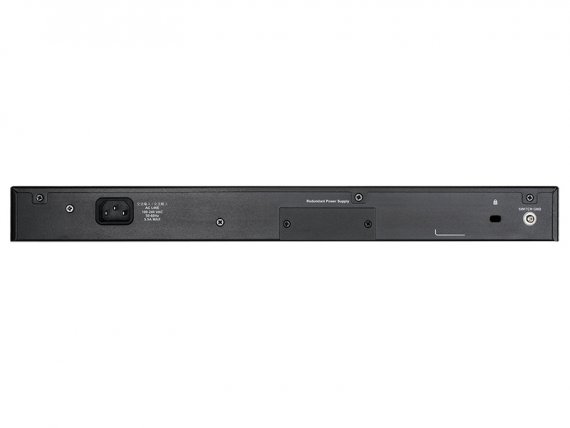

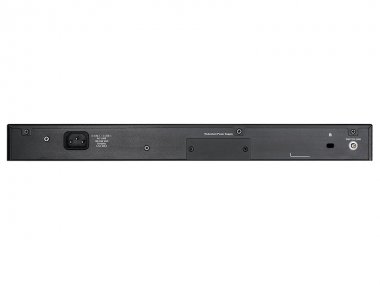

Разъем питания

• Разъем для подключения питания (переменный ток)

• Разъем для подключения резервного источника питания DPS-700¹

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• IEEE 802.3az Energy Efficient Ethernet

• Управление потоком IEEE 802.3x в режиме полного дуплекса

• Автоматическое согласование скорости и режима дуплекса

• Автоматическое определение MDI/MDIX

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 176 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 130,95 Mpps

Размер таблицы MAC-адресов

• 16K записей

Обновление MAC-адресов

• 512 записей статических MAC-адресов

• Включение/отключение автоматического изучения MAC-адресов

Буфер пакетов

• 3 МБ

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

Стекирование

• Виртуальное стекирование

  - D-Link Single IP Management (SIM)

  - До 32 устройств в виртуальном стеке

  - Полоса пропускания: до 20 Гбит/с

• Физическое стекирование

  - Кольцевая/линейная топология

  - Полоса пропускания: до 40 Гбит/с в режиме полного дуплекса

  - До 6 устройств в стеке

Функции 2 уровня

• Управление потоком

  - 802.3x

  - Предотвращение блокировок HOL

• IGMP Snooping

  - IGMP v1/v2 Snooping

  - IGMP v3 awareness

  - Поддержка до 512 IGMP-групп

  - Поддержка до 128 статических многоадресных групп

  - IGMP Snooping на VLAN

  - IGMP Snooping Querier

  - IGMP Snooping Fast Leave на основе узла

• MLD Snooping

  - Поддержка MLD v1/v2 awareness

  - Поддержка 512 групп

  - Поддержка 128 статических многоадресных групп

  - MLD Snooping на VLAN

  - MLD Snooping Fast Leave на основе узла

  - MLD Snooping Querier

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

  - Root Guard (Restriction)

• Loopback Detection v4.07

• Link Aggregation

  - 802.1AX

  - 802.3ad

  - Макс. 32 группы на устройство/8 портов на группу

• Зеркалирование портов

  - Поддержка 4 групп зеркалирования

  - One-to-One, Many-to-One, Flow-based (ACL)

• Фильтрация многоадресных рассылок

  - Перенаправление всех незарегистрированных групп

  - Фильтрация всех незарегистрированных групп

• Ethernet Ring Protection Switching  (ERPS)

VLAN

• 802.1Q Tagged VLAN

• Макс. 4К VLAN-групп

• Макс. VID: 4094

• GVRP

• Asymmetric VLAN

• Auto Voice VLAN

• Auto Surveillance VLAN 2.1

• VLAN на основе МАС-адресов

• VLAN на основе протоколов

Качество обслуживания (QoS)

• CoS на основе:

  - Очередей приоритетов 802.1p

  - VLAN

  - МАС-адреса

  - Ether Type

  - IP-адреса

  - DSCP

  - Типа протокола

  - Порта TCP/UDP

  - DSCP класса IPv6-трафика

  - Метки потока IPv6

• 802.1p

• Механизм обработки очередей:

  - Strict Priority Queue (SPQ)

  - Weighted Round Robin (WRR)

  - Deficit Round Robin (DRR)

  - SPQ + WRR

• 8 очередей на порт

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с мин. шагом 64 Кбит/с для 10/100/1000 Мбит/с)

Функции 3 уровня

• ARP

  - 256 статических ARP

  - Поддержка Gratuitous ARP

• IPv6 Neighbor Discovery (ND)

• 16 интерфейсов IP

• Маршрутизация по умолчанию

• Статическая маршрутизация

  - Поддержка 64 статических маршрутов IPv4

  - Поддержка 32 статических маршрутов IPv6

• UDP Helper

• Inter-VLAN Routing

Списки управления доступом (ACL)

• ACL на основе:

  - Приоритета 802.1p

  - VLAN

  - MAC-адреса

  - Ether Type

  - IP-адреса

  - DSCP

  - Типа протокола

  - Номера TCP/UDP-порта

  - DSCP класса IPv6-трафика

  - Метки потока IPv6

• Действия ACL

  - Разрешить

  - Запретить

• Макс. 256 списков доступа

• Макс. 768 правил

• Один или несколько портов (для каждого правила)

• ACL по расписанию

• Статистика ACL

Безопасность

• Port Security

  - Поддержка до 128 MAC-адресов на порт

• Защита от широковещательного/многоадресного/ одноадресного шторма

• Dynamic ARP Inspection

• D-Link Safeguard Engine

• DHCP Server Screening

• Предотвращение атак ARP Spoofing

  - Макс. количество записей: 128

• SSH

  - Поддержка SSH v2

  - Поддержка IPv4/v6

• Предотвращение атак BPDU

• Предотвращение атак DoS

• SSL

  - Поддержка SSL v1/v2/v3

  - Поддержка доступа IPv4/IPv6

• Сегментация трафика

• IP-MAC-Port Binding

  - DHCP Snooping

  - IP Source Guard

  - Dynamic ARP Inspection

  - IPv6 DHCP Guard

  - IPv6 RA Guard

  - IPv6 Snooping

  - IPv6 Source Guard

  - IPv6 ND Inspection

AAA

• Compound Authentication

  - Аутентификация на основе порта 802.1Х и МАС-адреса

  - Поддержка RADIUS и локального сервера

  - Поддержка EAP, OTP, TLS, TTLS, PEAP

• Управление доступом на основе Web (WAC)

  - Управление доступом на основе порта

  - Управление доступом на основе узла

  - Динамическое назначение VLAN

• Guest VLAN

• Аутентификация на основе RADIUS и TACACS+

• RADIUS/TACACS+ Accounting

• Управление доступом на основе МАС-адресов (МАС)

  - Управление доступом на основе порта

  - Управление доступом на основе узла

  - Динамическое назначение VLAN

OAM

• Диагностика кабеля

• sFlow

• Восстановление заводских настроек по умолчанию

Управление

• Интерфейс командной строки (CLI)

• Telnet-сервер

• TFTP-клиент

• IPv6 Neighbor Discovery

• Настройка MDI/MDIX

• SNMP

  - Поддержка v1/v2c/v3

• SNMP Trap

• Системный журнал

  - Макс. количество записей в журнале: 10 000

• Команды отладки

• Поддержка нескольких версий ПО

• Режим Surveillance

• DHCP-сервер (начиная с версии ПО 1.70.B016)

• DHCP-клиент

• SNTP

• ICMPv6

• IPv4/v6 Dual Stack

• Автоматическая настройка по DHCP

• RMON v1

• LLDP, LLDP-MED

• DHCP Relay

• Web-интерфейс

• NTP

• Telnet-клиент (поддерживается только CLI)

• PD Alive

Технология D-Link Green 3.0

• Экономия электроэнергии за счет:

  - Определения статуса соединения

  - Выключения индикаторов

  - Выключения портов

  - Использования спящего режима

  - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-48

Бюджет мощности PoE

• 370 Вт (при использовании внешнего источника питания DPS-700 бюджет PoE составляет 740 Вт; макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)

• 440 x 308,5 x 44 мм

Вес

• 5,41 кг

Условия эксплуатации

Питание на входе

• От 100 до 240 В переменного тока, 50/60 Гц, внутренний универсальный источник питания

Макс. потребляемая мощность

• 486,9 Вт (функция PoE включена)

• 58,8 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 40,1 Вт

Тепловыделение

• 1 660,33 БТЕ/час

MTBF (часы)

• 303 027

Уровень шума

• При высокой скорости вентилятора: 55,4 дБ

• При низкой скорости вентилятора: 49,3 дБ

Система вентиляции

• 4 вентилятора Smart

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -20 до 70 °C

Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата

Комплект поставки

• Коммутатор DGS-1510-52XMP

• Кабель питания

• Консольный кабель с разъемом RJ-45

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• 4 резиновые ножки

• Краткое руководство по установке

Совместимое оборудование

SFP трансиверы

• DGS-712

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

• DEM-302S-BXD

• DEM-302S-BXU

• DEM-330T

• DEM-330R

• DEM-331T

• DEM-331R

SFP+ трансиверы

• DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-434XT

• DEM-436XT-BXD

• DEM-436XT-BXU

Кабели 10G SFP+

• DEM-CB100S

• DEM-CB300S

Прочее

EMI

• CE

• FCC

• C-Tick

• VCCI

• BSMI

• CCC

Безопасность

• CUL

• CB
