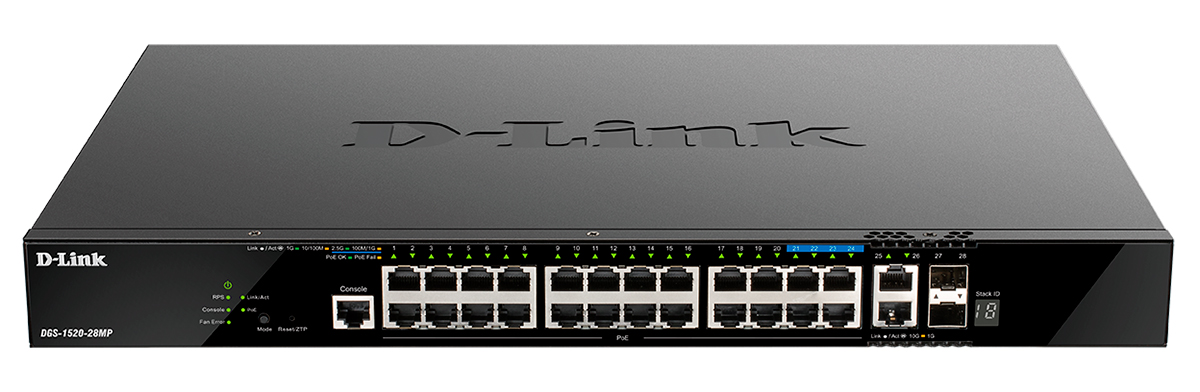

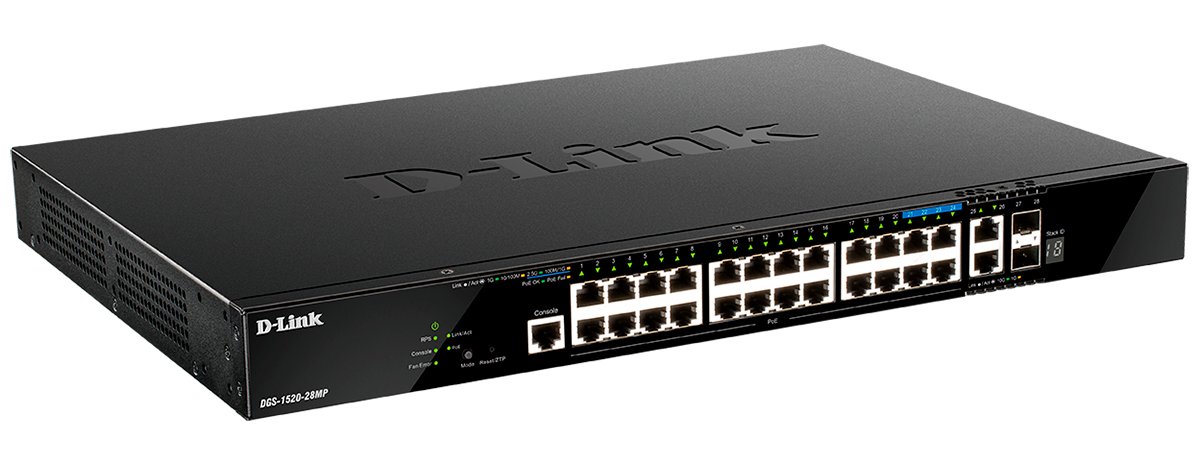

D-Link DGS-1520-28MP Управляемый L3 стекируемый коммутатор с 20 портами 10/100/1000Base-T

Аппаратное обеспечение

Процессор

• 1,25 ГГц

Оперативная память

• 256 МБ

Flash-память

• 64 МБ

Интерфейсы

• 20 портов 10/100/1000Base-T с поддержкой PoE

• 4 порта 100/1000/2.5GBase-T с поддержкой PoE

• 2 порта 10GBase-T

• 2 порта 10GBase-X SFP+

• Консольный порт с разъемом RJ-45

Индикаторы

• Power

• RPS

• Console

• Fan Error

• Link/Activity/Speed Mode

• PoE Mode

• Link/Activity/Speed (на порт)

• PoE OK/PoE Fail (на порт с поддержкой PoE)

• Stack ID

Кнопки

• Кнопка Reset/ZTP

• Кнопка Mode

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)

• EIA/TIA-568 100-ом STP (макс. 100 м)

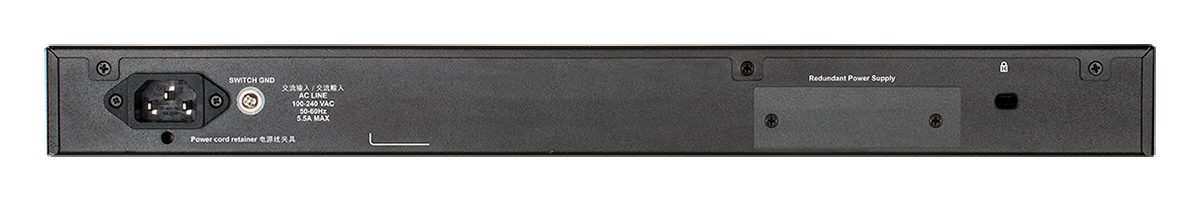

Разъем питания

• Разъем для подключения питания (переменный ток)

• Разъем для подключения резервного источника питания DPS-700¹

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3bz 2.5GBase-T

• IEEE 802.3an 10GBase-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• IEEE 802.3az Energy-Efficient Ethernet

• Управление потоком IEEE 802.3x

• Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 140 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 104,16 Mpps

Размер таблицы MAC-адресов

• До 16 384 записей

Статические MAC-адреса

• До 512 записей

Буфер пакетов

• 2 МБ

Jumbo-фрейм

• До 12 288 байт

Программное обеспечение

Стекирование

• Виртуальное стекирование

   - D-Link Single IP Management (SIM)

   - До 32 устройств в виртуальном стеке

• Физическое стекирование

   - 10GBase-T и SFP+

   - Кольцевая/линейная топология

   - Полоса пропускания: до 80 Гбит/с

   - До 8 устройств в стеке

Функции уровня 2

• Управление потоком

   - 802.3x

   - Предотвращение блокировок HOL

• Link Aggregation

   - 802.1AX

   - 802.3ad

   - Макс. 32 группы на устройство/8 портов на группу

• Spanning Tree Protocol

   - 802.1D STP

   - 802.1w RSTP

   - 802.1s MSTP

   - Фильтрация BPDU

   - Root Guard (Restriction)

   - Loop Guard

• Loopback Detection

• Зеркалирование портов

   - One-to-One, Many-to-One

   - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях

   - Поддержка 4 групп зеркалирования

• Зеркалирование потоков

   - Поддержка зеркалирования для входящего трафика

• Зеркалирование VLAN

• RSPAN

• L2 Protocol Tunneling

• Ethernet Ring Protection Switching (ERPS) v1/v2

Многоадресная рассылка уровня 2

• IGMP Snooping

   - IGMP v1/v2/v3 Snooping

   - Поддержка 512 групп

   - IGMP Snooping Fast Leave на основе узла

   - Поддержка 128 статических многоадресных групп

   - IGMP Snooping на VLAN

   - Data Driven Learning

   - IGMP Snooping Querier

   - Report Suppression

• MLD Snooping

   - MLD v1/v2 Snooping

   - Поддержка 256 групп

   - MLD Snooping Fast Leave на основе узла

   - Поддержка 64 статических многоадресных групп

   - MLD Snooping Querier

   - MLD Snooping на VLAN

   - MLD Proxy Reporting

VLAN

• Группы VLAN

   - Макс. 4К VLAN-групп

   - Макс. VID: 4094

• GVRP

   - До 4K динамических VLAN-групп

• Double VLAN (Q-in-Q)

   - Q-in-Q на основе портов

• Selective Q-in-Q

• 802.1Q

• Auto Surveillance VLAN

• VLAN на основе портов

• VLAN на основе протоколов

• Voice VLAN

• VLAN на основе МАС-адресов

• VLAN на основе подсетей

• VLAN translation

• Multicast VLAN (ISM VLAN для IPv4/IPv6)

• Asymmetric VLAN

• Private VLAN

• VLAN Trunking

• Super VLAN

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Обработка очередей

   - Strict Priority

   - Weighted Round Robin (WRR)

   - Strict + WRR

   - Weighted Deficit Round Robin (WDRR)

• Контроль перегрузки

   - Weighted Random Early Detection (WRED)

   - 802.1Qbb Priority-based Flow Control (PFC) [только для портов 10G]

• Поддержка следующих действий для потоков

   - Метка приоритета 802.1p

   - Метка предпочтения IP/DSCP

   - Ограничение скорости

   - QoS на основе времени

• CoS на основе:

   - Порта коммутатора

   - Внутреннего/внешнего VID

   - Очередей приоритетов 802.1p

   - МАС-адреса

   - Ether Type

   - IP-адреса

   - DSCP

   - ToS/IP preference

   - Типа протокола

   - Порта TCP/UDP

   - Класса IPv6-трафика

   - Метки потока IPv6

• Управление полосой пропускания

   - На основе порта (входящее/исходящее, с мин. шагом 8 Кбит/с)

   - На основе потока (входящее/исходящее, с мин. шагом 8 Кбит/с)

   - Управление полосой пропускания по очереди (с мин. шагом 8 Кбит/с)

• Три цвета маркировки

   - CIR/PIR (с мин. шагом 8 Кбит/с)

   - trTCM

   - srTCM

Функции уровня 3

• IPv4 ARP: 8192 записей

   - 256 статических записей ARP

• IPv6 ND: 4096 записей

   - 128 статических записей ND

• Интерфейс IP

   - Поддержка 16 интерфейсов

• Gratuitous ARP

• Интерфейс Loopback

• Proxy ARP

   - Поддержка Local ARP Proxy

• VRRP v2/v3

• IP Helper

Маршрутизация уровня 3

• Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv6

   - 1 запись на каждый маршрут IPv4

   - 2 записи на каждый маршрут IPv6

• Поддержка до 4096 аппаратных записей коммутации L3 по IPv4/IPv6

   - 1 запись на каждый маршрут IPv4

   - 2 записи на каждый маршрут IPv6

• Статическая маршрутизация

   - Макс. кол-во записей IPv4: 512

   - Макс. кол-во записей IPv6: 256

• Equal-Cost Multi-Path Route (ECMP)

• Weighted-Cost Multi-Path Route (WCMP)

• Маршрут IPv4/IPv6 по умолчанию

• Policy-based Route (PBR)

• Null Route

• Route Preference

• Route Redistribution

• RIPv1/v2/ng

• OSPF

   - OSPF v2/v3

   - Пассивный интерфейс OSPF

   - Stub/NSSA area

   - Equal-Cost Multi-Path Route (ECMP)

   - Text/MD5 authentication

Многоадресная рассылка уровня 3

• IGMP v1/v2/v3

• IGMP Proxy

• MLD v1/v2

• MLD proxy

• DVMRP v3

• PIM Sparse-Dense Mode (PIM-SDM)

• PIM-SM/DM/SSM для IPv4/IPv6

Списки управления доступом (ACL)

• ACL на основе:

   - Приоритета 802.1p

   - VID

   - MAC-адреса

   -Ether Type

   - LLC

   - VLAN

   - IP-адреса

   - IP preference/ToS

   - Маски DSCP

   - Типа протокола

   - Номера TCP/UDP-порта

   - Класса IPv6-трафика

   - Метки потока IPv6

• ACL на основе времени

• Фильтрация интерфейса CPU

• Макс. кол-во записей ACL

   - Входящих (аппаратных): 1536

   - Исходящих (аппаратных): 512

   - Карта доступа VLAN: 2048

Безопасность

• Port Security

   - Поддержка до 64 MAC-адресов на порт

• Защита от широковещательного/многоадресного/ одноадресного шторма

• D-Link Safeguard Engine

• DHCP Server Screening

• IP Source Guard

• DHCP Snooping

• IPv6 Snooping

• Dynamic ARP Inspection (DAI)

• DHCPv6 Guard

• IPv6 Route Advertisement (RA) Guard

• IPv6 ND Inspection

• Обнаружение проблем, связанных с совпадением сетевых адресов

• Предотвращение атак ARP Spoofing

   - Макс. количество записей: 64

• L3 Control Packet Filtering

• Unicast Reverse Path Forwarding (URPF)

• Сегментация трафика

• SSL

   - Поддержка TLS 1.0/1.1/1.2

   - Поддержка доступа IPv4/IPv6

• SSH

   - Поддержка SSH v2

   - Поддержка доступа IPv4/v6

• Предотвращение атак BPDU

• Предотвращение атак DoS

AAA

• Guest VLAN

• Аутентификация 802.1X

   - Управление доступом на основе порта/узла

   - Назначение политики Identity-driven

   - Динамическое назначение VLAN

• Управление доступом на основе Web (WAC)

   - Управление доступом на основе порта/узла

   - Назначение политики Identity-driven

   - Динамическое назначение VLAN

• Управление доступом на основе МАС-адресов (МАС)

   - Управление доступом на основе порта/узла

   - Назначение политики Identity-driven

   - Динамическое назначение VLAN

• Аутентификация на основе RADIUS и TACACS+

• Authentication Database Failover

• Compound Authentication

• Уровень привилегий для доступа к управлению

• Trusted Host

• RADIUS/TACACS+ Accounting

OAM

• Диагностика кабеля

• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)

Управление

• Web-интерфейс

   - Поддержка доступа IPv4/IPv6

   - Поддержка SSL (HTTPS)

• Интерфейс командной строки (CLI)

• Telnet-сервер/клиент для доступа IPv4/IPv6

• TFTP-клиент для IPv4/IPv6

• DNS-клиент для IPv4/IPv6

• Защищенный FTP-сервер/клиент для IPv4/IPv6

• SNMP

   - Поддержка v1/v2c/v3

   - Поддержка доступа IPv4/IPv6

• SNMP Traps

• Системный журнал для сервера IPv4/IPv6

• sFlow

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигураций

• RMON v1:

   - Поддержка 1, 2, 3, 9 групп

• RMON v2:

   - Поддержка группы ProbeConfig

• LLDP/LLDP-MED

• BootP/DHCP-клиент

• DHCP Auto-Configuration/Auto image

• DHCP/DHCPv6 Local Relay

• DHCP Relay Option 60/61/62/125

• Файловая система Flash

• D-Link Discover Protocol (DDP)

• Команды отладки

• SNTP (поддержка IPv4/IPv6)

• IPv4/v6 Dual Stack

• NTPv3/v4

• Восстановление пароля / шифрование пароля

• DHCP-сервер

   - Поддержка адреса назначения IPv4/IPv6

• Логирование команд

• SMTP

• DHCPv6 Prefix Delegation (PD)

• Ping/Traceroute для IPv4/IPv6

• Microsoft^® Network Load Balancing (NLB)

• PD Alive

• Zero Touch Provisioning (ZTP)

Технология Green

• Energy-Efficient Ethernet (EEE)

• Экономия электроэнергии за счет:

   - Определения статуса соединения

   - Выключения индикаторов

   - Выключения портов

   - Использования спящего режима

   - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-24

Бюджет мощности PoE

• 370 Вт (при использовании внешнего источника питания DPS-700 бюджет PoE составляет 740 Вт; макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)

• 441 x 308,5 x 44 мм

Вес

• 4,29 кг

Условия эксплуатации

Питание на входе

• От 100 до 240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 453,3 Вт (функция PoE включена)

• 45,2 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 37,2 Вт (100 В)

• 37,3 Вт (240 В)

Тепловыделение

• 1545,8 БТЕ/час

MTBF (часы)

• 333 946

Уровень шума

• При высокой скорости вентилятора: 57,1 дБ

• При низкой скорости вентилятора: 44,5 дБ

Система вентиляции

• 4 вентилятора

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 95% без конденсата

• При хранении: от 5% до 95% без конденсата

Комплект поставки

• Коммутатор DGS-1520-28MP

• Кабель питания

• Фиксатор для кабеля питания

• Консольный кабель (с разъемами RJ-45 и RS-232)

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• 4 резиновые ножки

• Комплект для монтажа

• Краткое руководство по установке

Совместимое оборудование

SFP трансиверы

• DGS-712

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

• DEM-330T/10KM

• DEM-330R/10KM

• DEM-330T/3KM

• DEM-330R/3KM

• DEM-331T/40KM

• DEM-331R/40KM

• DEM-331T/20KM

• DEM-331R/20KM

SFP+ трансиверы

• DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-434XT

• DEM-436XT-BXD/40KM²

• DEM-436XT-BXU/40KM²

• DEM-436XT-BXD/20KM

• DEM-436XT-BXU/20KM

Кабели 10G SFP+

• DEM-CB100S

• DEM-CB300S

• DEM-CB700S

Резервный источник питания

• DPS-700

Прочее

EMI

• CE Class A

• FCC Class A

• IC Class A

Безопасность

• UL

• CB
