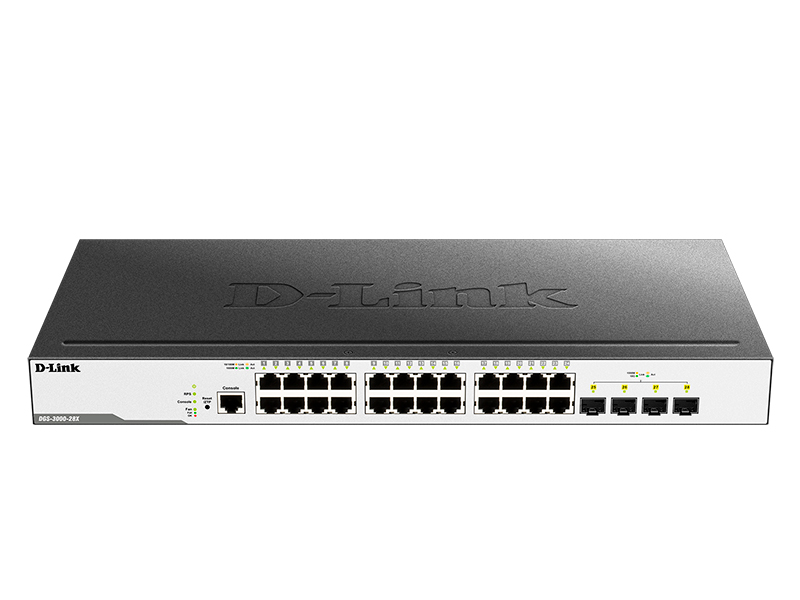

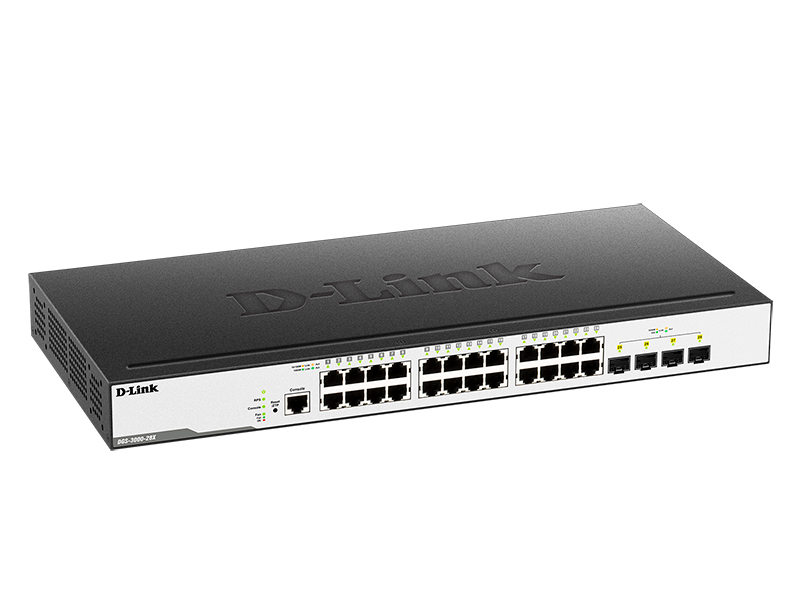

D-Link DGS-3000-28X/B Управляемый L2 коммутатор с 24 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+

Аппаратное обеспечение

Процессор

• 400 МГц

Оперативная память

• 256 МБ

Flash-память

• 32 МБ

Интерфейсы

• 24 порта 10/100/1000Base-T

• 4 порта 10GBase-X SFP+

• Консольный порт с разъемом RJ-45

Индикаторы

• Power

• Link/Activity/Speed (на порт)

• Console

• RPS

• Fan Error

Кнопки

• Кнопка Reset/ZTP

• Кнопка выключения/включения питания RPS

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)

• EIA/TIA-568 100-ом STP (макс. 100 м)

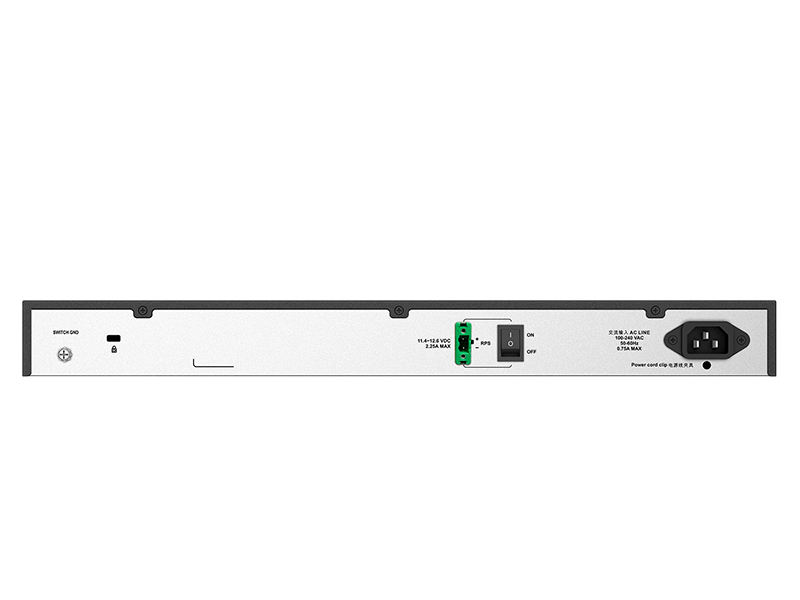

Разъем питания

• Разъем для подключения питания (переменный ток)

• Разъем для подключения RPS¹

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• Управление потоком IEEE 802.3x в режиме полного дуплекса

• Автоматическое согласование скорости и режима дуплекса

• Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 128 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 95,24 Mpps

Размер таблицы MAC-адресов

• 16K записей

Обновление MAC-адресов

• 512 записей статических MAC-адресов

Буфер пакетов

• 1,5 МБ

Jumbo-фрейм

• 9 КБ

Программное обеспечение

Виртуальное стекирование

• D-Link Single IP Management

   - До 32 устройств в виртуальном стеке

Функции 2 уровня

• Таблица MAC-адресов: до 16K записей

• Управление потоком

   - 802.3x в режиме полного дуплекса

   - Предотвращение блокировок HOL

• Spanning Tree Protocol

   - 802.1D STP

   - 802.1w RSTP

   - 802.1s MSTP

• Фильтрация BPDU

• Root Restriction

• Loopback Detection

• Link Aggregation

   - Поддержка стандартов 802.1AX и 802.3ad: Макс. кол-во групп – 14, 8 портов на группу

• Зеркалирование портов

   - Поддержка 1 группы зеркалирования

   - Режимы: One-to-One, Many-to-One, Flow-based (ACL)

• Ethernet Ring Protection Switching  (ERPS)

• L2 Protocol Tunneling (L2PT)

• Flex Link

VLAN

• Группы VLAN

   - Макс. 4094 VLAN

• VLAN на основе портов

• VLAN на основе MAC-адресов

• GVRP

   - Макс. 255 динамических VLAN

• 802.1v Protocol VLAN

• Double VLAN (Q-in-Q)

   - Q-in-Q на основе портов

• 802.1Q tagged VLAN

• ISM VLAN

• VLAN translation

• VLAN trunking

• VLAN mirroring

• RSPAN

• Voice VLAN

• Private VLAN

Многоадресная рассылка 2 уровня

• IGMP Snooping

   - IGMP v1/v2 snooping, v3 awareness

   - Поддержка 1024 групп

   - IGMP Snooping Fast Leave на основе порта/узла

   - Report suppression

   - Аутентификация IGMP

   - Limited IP Multicast (фильтрация IGMP)

• MLD Snooping

   - MLD v1, MLD v2 awareness

   - Поддержка 1024 групп

   - MLD Snooping Fast Leave на основе порта/узла

Функции 3 уровня

• Макс. 1024 записей ARP

   - Поддержка 255 статических записей ARP

• Поддержка Gratuitous ARP

• IPv6 Neighbor Discovery (ND)

• 16 интерфейсов IP

• Маршрут по умолчанию

• Статическая маршрутизация

   - Поддержка 16 статических маршрутов IPv4

   - Поддержка 16 статических маршрутов IPv6

Качество обслуживания (QoS)

• CoS на основе:

   - Порта коммутатора

   - Очередей приоритетов 802.1p

   - VLAN ID

   - MAC-адреса

   - EtherType

   - IPv4/IPv6-адреса

   - DSCP

   - ToS

   - Типа протокола

   - ПортаTCP/UDP

   - Класса IPv6-трафика

   - Метки потока IPv6

   - Содержимого пакета, определяемого пользователем

• Управление полосой пропускания

   - На основе порта (входящее/исходящее, с мин. шагом до 64 Кбит/с)

   - На основе потока (входящее, с мин. шагом до 64 Кбит/с)

   - Для выходной очереди (с мин. шагом до 64 Кбит/с)

• Обработка очередей

   - Strict Priority Queue (SPQ)

   - Weighted Round Robin (WRR)

   - SPQ + WRR

• 8 очередей на порт

Списки управления доступом (ACL)

• ACL на основе:

   - Порта коммутатора

   - Приоритета 802.1p

   - VLAN ID

   - MAC-адреса

   - Ether Type

   - IPv4/IPv6-адреса

   - Класса IPv6-трафика

   - Метки потока IPv6

   - DSCP

   - ToS

   - Типа протокола

   - Номера TCP/UDP-порта

   - Содержимого пакета, определяемого пользователем

• До 1024 правил доступа для входящего трафика

• ACL на основе времени

• Статистика ACL

• Фильтрация интерфейса CPU

AAA

• 802.1X:

   - Управление доступом на основе портов

   - Управление доступом на основе узлов

   - Динамическое назначение VLAN

• Управление доступом на основе MAC-адресов (MAC):

   - Управление доступом на основе портов

   - Управление доступом на основе узлов

   - Динамическое назначение VLAN

• Управление доступом на основе Web (WAC):

   - Управление доступом на основе портов

   - Управление доступом на основе узлов

   - Назначение политики Identity-driven WAC

   - Authentication Database Failover

• Microsoft® NAP (IPv4)

• Guest VLAN

• RADIUS

• RADIUS accounting

• TACACS

• TACACS+

• XTACACS+

• Trusted host

• Учетные записи с 4 уровнями прав доступа

• Compound authentication

Безопасность

• SSH v1/v2

• SSL v1/v2/v3

• Port Security

   - До 64 MAC-адресов на порт

• Защита от широковещательного/многоадресного/ одноадресного шторма

• IP-MAC-Port Binding (IMPB)

   - Проверка ARP-пакетов

   - Проверка IP-пакетов

   - DHCP snooping

   - DHCPv6 snooping

   - DHCPv6 Guard

   - IPv6 Route Advertisement (RA) Guard

   - IPv6 ND snooping

   - IPv6 ND inspection

• Сегментация трафика

• D-Link Safeguard Engine

• Фильтрация служебных пакетов уровня 3

• Фильтрация NetBIOS/NetBEUI

• DHCP server screening

• Фильтрация DHCP-клиентов

• Предотвращение атак ARP Spoofing

• Защита от атак BPDU

• Предотвращение атак DoS

OAM

• Диагностика кабеля

• 802.3ah Ethernet Link OAM

• Dying Gasp

• 802.1ag Connectivity Fault Management (CFM)

• Y.1731 OAM

Управление

• Web-интерфейс (поддержка IPv4/v6)

• Интерфейс командной строки (CLI)

• Telnet-сервер/клиент

• TFTP-клиент

• FTP-клиент (поддержка IPv4)

• Zmodem

• Регистрация команд

• SNMP v1/v2c/v3 (поддержка IPv4)

• SNMP Traps

• Системный журнал

• SMTP (поддержка IPv4)

• RMON v1:

   - Поддержка 1, 2, 3, 9 групп

• RMON v2:

   - Поддержка группы Probe Config

• 802.1AB LLDP

   - LLDP-MED

• BootP/DHCP-клиент (поддержка IPv4)

• DNS-клиент

• Автоматическая настройка DHCP

   - Option 6, 66, 67, 150

• DHCP Server

• DHCP relay (IPv4/IPv6)

  - DHCP relay agent/local relay

  - DHCP client Option 12

  - DHCP relay option 12, 37, 38 (только для IPv6)

  - DHCP relay option 60, 61, 82

• DHCP auto-image

• Добавление тега PPPoE Circuit-ID

• Поддержка нескольких версий ПО

• Файловая система Flash

• Мониторинг CPU

• Мониторинг памяти

• SNTP (поддержка IPv4)

• Команды отладки

• Восстановление пароля

• Шифрование пароля

• Ping

• Traceroute

• Microsoft® NLB (Network Load Balancing) (поддержка IPv4)

• Zero Touch Provisioning (ZTP)

• sFlow

• PD Alive

Физические параметры

Размеры (Д x Ш x В)

• 440 x 210 x 44 мм

• Высота 1U

• Установка в 19-дюймовую стойку

Вес

• 2 кг

Условия эксплуатации

Питание на входе

• От 100 до 240 В переменного тока, 50-60 Гц

Макс. потребляемая мощность

• 22,1 Вт

Потребляемая мощность в режиме ожидания

• 100 В: 14,6 Вт

• 240 В: 15,2 Вт

Тепловыделение

• 75,361 БТЕ/час

MTBF (часы)

• 652 062

Уровень шума

• 44 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)

Система вентиляции

• Вентилятор Smart

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -20 до 70 °C

Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата

Комплект поставки

• Коммутатор DGS-3000-28X

• Кабель питания

• Фиксатор для кабеля питания

• Консольный кабель (с разъемами RJ-45 и RS-232)

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• 4 резиновые ножки

• Краткое руководство по установке

Совместимое оборудование

Резервный источник питания (RPS) и кабель

• DPS-500A

• DPS-500DC/B

• DPS-CB150-2PS

SFP трансиверы

• DGS-712

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

• DEM-302S-BXD

• DEM-302S-BXU

• DEM-330T

• DEM-330R

• DEM-331T

• DEM-331R

SFP+ трансиверы

• DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-434XT

• DEM-436XT-BXD

• DEM-436XT-BXU

Кабели 10G SFP+

• DEM-CB100S

• DEM-CB300S

• DEM-CB700S

Прочее

EMI

• CE

• FCC

• C-Tick

• VCCI

• BSMI

Безопасность

• cUL

• CB
