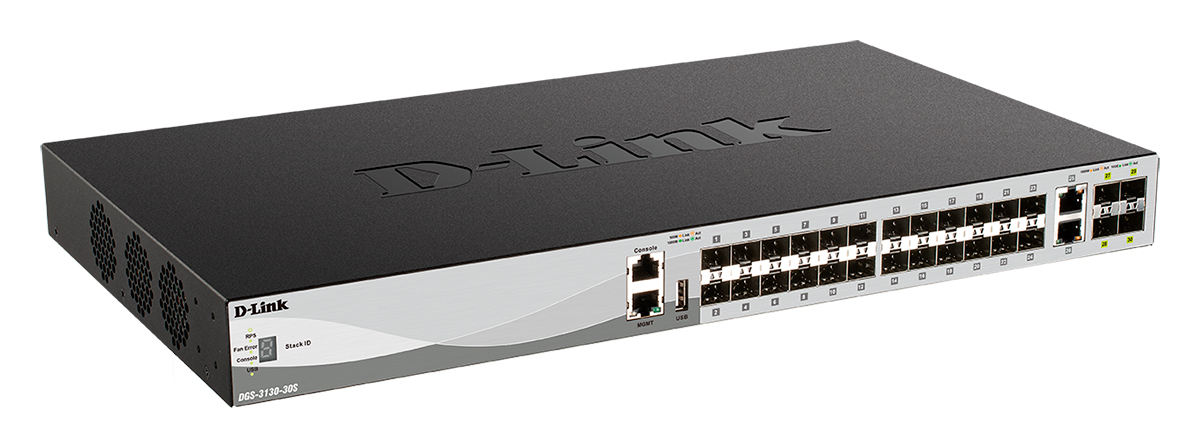

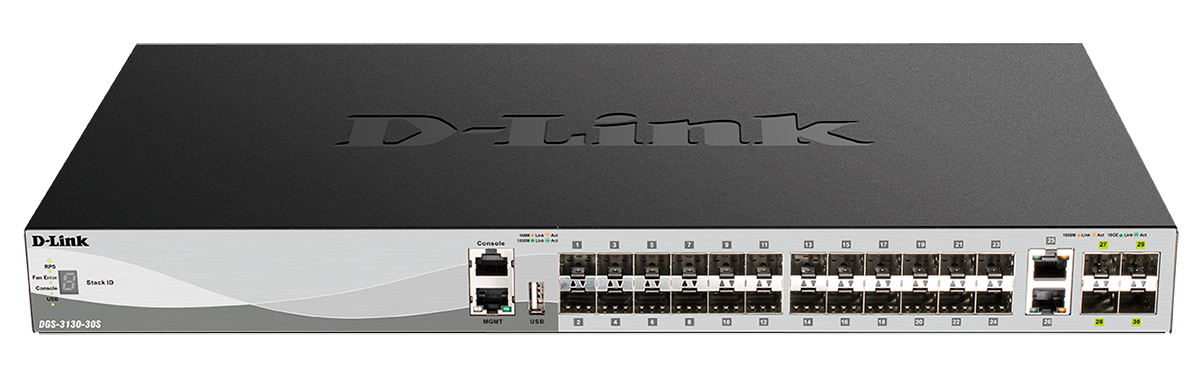

D-Link DGS-3130-30S/DC Управляемый L3 стекируемый коммутатор, 24x1000Base-X SFP, 2x10GBase-T

Аппаратное обеспечение

Процессор

• 1,25 ГГц

Оперативная память

• 2 ГБ

Flash-память

• 256 МБ

Интерфейсы

• 24 порта 1000Base-X SFP

• 2 порта 10GBase-T

• 4 порта 10GBase-X SFP+

• Консольный порт с разъемом RJ-45

• Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)

• Порт USB 2.0 тип A

Индикаторы

• Power

• Link/Activity/Speed (на порт)

• Console

• USB

• RPS

• Fan Error

• Stack ID

• MGMT

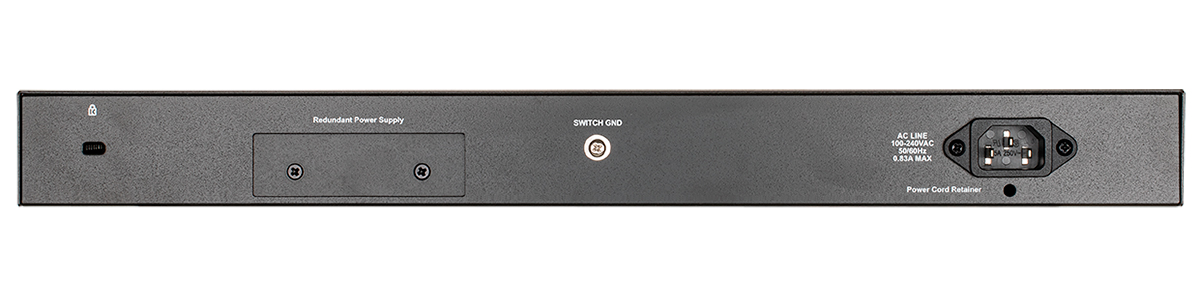

Разъем питания

• Разъем для подключения питания (переменный ток)

• Разъем для подключения резервного источника питания DPS-500A¹

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3an 10GBase-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• IEEE 802.3az Energy-Efficient Ethernet (EEE)

• Управление потоком IEEE 802.3x

• Автоматическое определение MDI/MDIX на всех медных портах

Производительность

Коммутационная матрица

• 168 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 125 Mpps

Размер таблицы МАС-адресов

• 16K записей

Буфер пакетов

• 2 МБ

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

Стекирование

• Виртуальное стекирование

   - D-Link Single IP Management

   - До 32 устройств в виртуальном стеке

• Физическое стекирование²

   - Полоса пропускания: до 80 Гбит/с

   - До 9 устройств  в стеке²

   - Кольцевая топология

Функции 2 уровня

• Таблица MAC-адресов: до 16K записей

• Управление потоком

   - 802.3x

   - Предотвращение блокировок HOL

• Link Aggregation

   - 802.1AX

   - 802.3ad

   - Макс. 32 группы на устройство/8 портов на группу

• Spanning Tree Protocol

   - 802.1D STP

   - 802.1w RSTP

   - 802.1s MSTP

   - BPDU Filtering

   - Root Guard (Restriction)

• Loopback Detection

• Зеркалирование портов

   - One-to-One

   - Many-to-One

   - Поддержка зеркалирования для входящего/исходящего трафика

   - RSPAN

• ERPS (Ethernet Ring Protection Switching)

   - Топология single/multiple ring

Многоадресная рассылка 2 уровня

• IGMP Snooping

   - IGMP v1/v2/v3

   - Поддержка до 1024 групп

   - IGMP Snooping Fast Leave на основе порта

   - Поддержка 128 статических многоадресных групп

   - IGMP Snooping на VLAN

   - IGMP Snooping Querier

   - Data Driven Learning

   - Аутентификация IGMP

   - IGMP Accounting

   - Report suppression

• MLD Snooping

   - MLD v1/v2

   - Поддержка до 1024 групп

   - MLD Snooping Fast Leave на основе порта

   - Поддержка 64 статических многоадресных групп

   - MLD Snooping на VLAN

   - MLD Snooping Querier

   - MLD Proxy Reporting

VLAN

• Группы VLAN: макс. 4K VLAN-групп

• GVRP: макс. 4K динамических VLAN-групп

• 802.1Q

• VLAN на основе портов

• 802.1v VLAN на основе протоколов

• Voice VLAN

• VLAN на основе MAC-адресов

• VLAN Translation

• ISM VLAN

• Asymmetric VLAN

• Private VLAN

• VLAN Trunking

• Double VLAN (Q-in-Q)

   - Q-in-Q на основе портов

   - Selective Q-in-Q

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Обработка очередей

   - Strict Priority

   - Weighted Round Robin (WRR)

   - Strict + WRR

• Поддержка следующих действий для потоков

   - Метка приоритета 802.1p

   - Метка ToS/DSCP

   - Управление полосой пропускания

• CoS на основе:

   - Порта коммутатора

   - VLAN ID

   - Очередей приоритетов 802.1p

   - MAC-адреса

   - IPv4-адреса

   - DSCP

   - Типа протокола

   - Порта TCP/UDP

   - Содержимого пакета, определяемого пользователем³

   - IPv6-адреса

   - Класса IPv6-трафика

   - Метки потока IPv6

• Управление полосой пропускания

    - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)

    - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)

• Три цвета маркировки

    - CIR/PIR мин. шаг 8 Кбит/с

    - trTCM, CBS/PBS

- srTCM, CBS/EBS

• Управление перегрузками

    - Weighted Random Early Detection (WRED)

Списки управления доступом (ACL)

• ACL на основе:

   - Приоритета 802.1p

   - VLAN ID

   - MAC-адреса

   - Ether Type

   - IPv4-адреса

   - DSCP

   - Типа протокола

   - Номера TCP/UDP-порта

   - Содержимого пакета, определяемого пользователем³

   - IPv6-адреса

   - Метки потока IPv6

   - Класса IPv6-трафика

• Макс. кол-во записей ACL:

   - Входящих: 2048

   - Исходящих: 512

• ACL по расписанию

• Фильтрация интерфейса CPU

Безопасность

• SSH v2

• SSL v1/v2/v3

• Port Security: до 64 MAC-адресов на порт

• IP-MAC Port Binding

• DHCP Snooping

• Поддержка до 500 записей привязки

• Защита от широковещательного/многоадресного/ одноадресного шторма

• Сегментация трафика

• D-Link Safeguard Engine

• Фильтрация NetBIOS/NetBEUI

• IPv6 ND Snooping

• Функция DHCP Server Screening

• Предотвращение атак ARP Spoofing

   - Макс. количество записей: 64

• Предотвращение атак DoS

• Защита от атак BPDU

• Проверка ARP-пакетов

• Проверка IP-пакетов

AAA

• Аутентификация 802.1X:

   - Управление доступом на основе порта/узла

   - Назначение политики Identity-driven (VLAN, ACL или QoS)

• Управление доступом на основе Web (WAC):

   - Управление доступом на основе порта/узла

   - Назначение политики Identity-driven (VLAN, ACL или QoS)

• Управление доступом на основе MAC-адресов (MAC):

   - Управление доступом на основе порта/узла

   - Назначение политики Identity-driven (VLAN, ACL или QoS)

• Authentication Database Failover

• Guest VLAN

• Microsoft^® NAP

   - Поддержка 802.1X NAP

   - Поддержка DHCP NAP

• RADIUS Accounting

• Аутентификация на основе RADIUS и TACACS+

• Учетные записи с 4 уровнями прав доступа

Технология Green

• Экономия электроэнергии за счет:

   - Выключения индикаторов

   - Выключения портов

   - Использования спящего режима

OAM

• 802.3ah Ethernet Link OAM

• D-Link Unidirectional Link Detection (DULD)

• Dying Gasp

• 802.1ag Connectivity Fault Management (CFM)

• Y.1731 OAM

• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)

Управление

• Web-интерфейс

• Интерфейс командной строки (CLI)

• Telnet-сервер

• Telnet-клиент

• TFTP-клиент

• DNS-клиент

• Защищенный FTP-сервер

• ZModem

• SNMP v1/v2c/v3

• SNMP Traps

• Системный журнал

• sFlow

• RMON v1: поддержка 1, 2, 3, 9 групп

• RMON v2: поддержка группы ProbeConfig

• LLDP

• BootP/DHCP-клиент

• DHCP Auto-configuration

• DHCP Relay

• DHCP Client option 12

• DHCP Relay Option 18, 37, 82

• Файловая система Flash

• PPPoE Circuit-ID insertion

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигураций

• Мониторинг CPU

• Команды отладки

• SNTP

• Восстановление пароля

• Шифрование пароля

• Trusted Host

• Поддержка Microsoft^® NLB (Network Load Balancing)

• ICMP v6

• DHCP-сервер

Функции 3 уровня

• Интерфейс IP: макс. 128 интерфейсов

• ARP Proxy

• IPv6 Neighbour Discovery (ND)

Маршрутизация 3 уровня

• Статическая маршрутизация

   - Макс. кол-во записей IPv4: 512

   - Макс. кол-во записей IPv6: 256

• RIP v1/v2/ng

• OSPFv2/v3

• VRRP

• VRRPv3³

• Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv6³

• Поддержка до 4096 аппаратных записей коммутации L3 по IPv4/IPv6³

• Маршрутизация на основе политик

Многоадресная рассылка 3 уровня

• IGMP v1/v2/v3

• PIM-SM

• Фильтрация IGMP

   - На основе порта

   - На основе VLAN

Стандарты MIB

• RFC 1213 MIB II

• RFC 4188 Bridge MIB

• RFC 1157, 2571-2576 SNMP MIB

• RFC 1907 SNMPv2 MIB

• RFC 1757, 2819 RMON MIB

• RFC 2021 RMONv2 MIB

• RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB

• RFC 2674 802.1p MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC 2620 RADIUS Accounting Client MIB

• RFC 2925 PING & TRACEROUTE MIB

• RFC 2674, 4363 802.1p MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

• RFC 1215 MIB Traps Convention

• RFC 1212 Concise MIB Definitions

• RFC 1215 MIB Traps Convention

• RFC 1157, 2571-2576 SNMP MIB

• RFC 4022 MIB for TCP

• RFC 4113 MIB for UDP

• RFC 4293 IPv6 SNMP Mgmt Interface MIB

• RFC 2737 Entity MIB (version 2)

Стандарты RFC

• RFC 768 UDP

• RFC 791 IP

• RFC 792, 2463, 4443 ICMP

• RFC 793 TCP

• RFC 826 ARP

• RFC 3513, 4291, IPv6 Addressing Architecture

• RFC 2893, 4213 IPv4/IPv6 dual stack function

• RFC 2463, 4443 ICMPv6

• RFC 2462, 4862 IPv6 Stateless Address Auto Configuration

• RFC 2464 IPv6 Ethernet and definition

• RFC 1981 Path MTU Discovery for IPv6

• RFC 2460 IPv6

• RFC 2461, 4861 Neighbor Discovery for IPv6

• RFC 783 TFTP

• RFC 2068 HTTP

• RFC 1492 TACACS

• RFC 2866 RADIUS Accounting

• RFC 2474, 3260 DiffServ

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC 2571, 2572, 2573, 2574, SNMP

• IPv6 Ready Logo Phase 2

• RFC 854 Telnet

• RFC 951, 1542 BootP

• RFC3484 Default Address Selection

Физические параметры

Размеры (Д x Ш x В)

• 440 x 250 x 44 мм

Вес

• 3,5 кг

Условия эксплуатации

Питание на входе

• От 100 до 240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 65,01 Вт

Потребляемая мощность в режиме ожидания

• 22,77 Вт

Тепловыделение

• 221,8 БТЕ/час

MTBF (часы)

• 400 490

Уровень шума

• При высокой скорости вентилятора: 52,3 дБ

• При низкой скорости вентилятора: 42,7 дБ

Система вентиляции

• 3 вентилятора

Температура

• Рабочая: от 0 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплект поставки

• Коммутатор DGS-3130-30S

• Кабель питания

• Фиксатор для кабеля питания

• Консольный кабель (с разъемами RJ-45 и RS-232)

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• 4 резиновые ножки

• Краткое руководство по установке

Совместимое оборудование

SFP трансиверы

• DGS-712

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

• DEM-330T

• DEM-330R

• DEM-331T

• DEM-331R

• DEM-331T/20KM

• DEM-331R/20KM

• 210

• 211

• 220R/20KM

• 220T/20KM

• 310GT

• 311GT

• 312GT2

SFP+ трансиверы

• DEM-410T

• DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-434XT

• DEM-436XT-BXD

• DEM-436XT-BXU

• 410T

• 431XT

• 433XT

• 436XT-BXD/20KM

• 436XT-BXU/20KM

• 436XT-BXD/40KM

• 436XT-BXU/40KM

Кабели 10G SFP+

• DEM-CB100S

• DEM-CB300S

• DEM-CB700S

Резервный источник питания

• DPS-500A

• DPS-500DC/B

Прочее

EMI

• FCC Class A

• CE Class A

• VCCI Class A

• IC

• RCM

• BSMI

Безопасность

• CB

• cUL

• BSMI

DGS-3130-30S/B1A

Управляемый L3 коммутатор, стек¹, 24x1000Base-X SFP, 2x10GBase-T, 4x10GBase-X SFP+

DGS-3130-30S/DC

Управляемый L3 коммутатор, стек¹, 24x1000Base-X SFP, 2x10GBase-T, 4x10GBase-X SFP+, БП DC

DGS-3130-30S/UPS

Управляемый L3 коммутатор, стек¹, 24x1000Base-X SFP, 2x10GBase-T, 4x10GBase-X SFP+, ИБП

(функция ИБП при подключении внешнего аккумулятора DC 12 В с возможностью его подзарядки)

Дополнительные SFP-трансиверы

DGS-712

SFP-трансивер, 1000Base-T (RJ45), до 100м

DEM-310GT

SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км

DEM-311GT

SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м

DEM-312GT2

SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км

DEM-314GT

SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км²

DEM-315GT

SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км²

210

SFP-трансивер, 100Base-LX (Duplex LC), 1310нм, одномод, до 15км

211

SFP-трансивер, 100Base-FX (Duplex LC), 1310нм, многомод, до 2км

310GT

SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км

311GT

SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м

312GT2

SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км

Дополнительные WDM SFP-трансиверы

DEM-330T/3KM

WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км

DEM-330R/3KM

WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км

DEM-330T/10KM

WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км

DEM-330R/10KM

WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км

DEM-331T/20KM

WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км

DEM-331R/20KM

WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км

DEM-331T/40KM

WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км²

DEM-331R/40KM

WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км²

220T/20KM

WDM SFP-трансивер, 100Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км

220R/20KM

WDM SFP-трансивер, 100Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км

Дополнительные трансиверы SFP+

DEM-410T

Трансивер SFP+, 10GBase-T (RJ45), до 30м

DEM-431XT

Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м

DEM-432XT

Трансивер SFP+, 10GBase-LR (Duplex LC), 1310нм, одномод, до 10км

DEM-433XT

Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км²

DEM-434XT

Трансивер SFP+, 10GBase-ZR (Duplex LC), 1550нм, одномод, до 80км²

DEM-435XT

Трансивер SFP+, 10GBase-LRM (Duplex LC), 1310нм, многомод, до 200м

410T

Трансивер SFP+, 10GBase-T (RJ45), до 30м

431XT

Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м

433XT

Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км²

Дополнительные трансиверы WDM SFP+

Дополнительные кабели 10G SFP+

DEM-CB100S

Пассивный кабель 10GBase-X SFP+ для прямого подключения, 1м

DEM-CB300S

Пассивный кабель 10GBase-X SFP+ для прямого подключения, 3м

DEM-CB700S

Пассивный кабель 10GBase-X SFP+ для прямого подключения, 7м

Резервный источник питания³

DPS-500A

Резервный источник питания AC для коммутаторов, 140Вт

DPS-500DC/B

Резервный источник питания DC для коммутаторов, 140Вт

Дополнительное программное обеспечение

DV-800S-LIC

Лицензия D-View 8 Standard

DV-800E-LIC

Лицензия D-View 8 Enterprise

DV-800-SE-LIC

Обновление лицензии D-View 8 Standard до версии Enterprise
