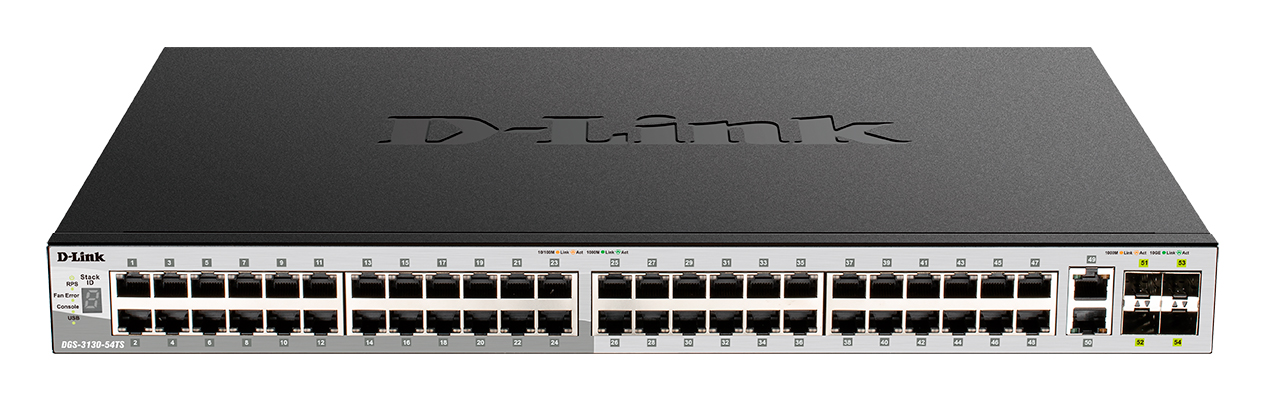

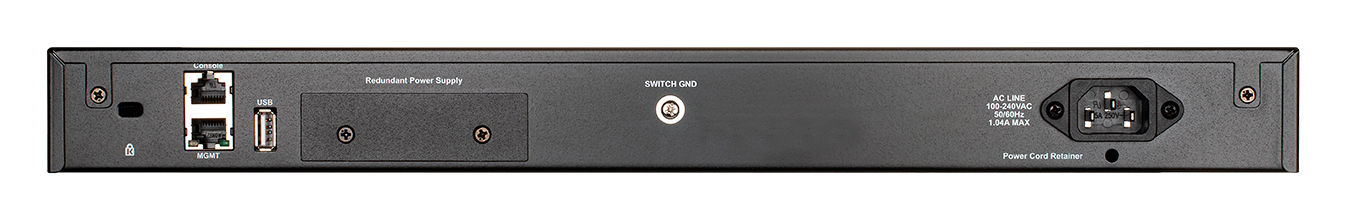

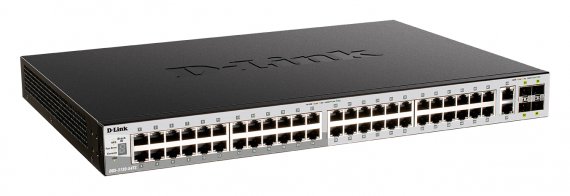

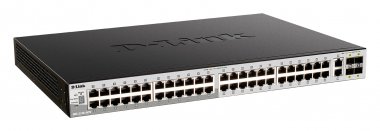

D-Link DGS-3130-54PS Управляемый L3 стекируемый коммутатор с 48 портами 10/100/1000Base-T, 2 портами 10GBase-T

Аппаратное обеспечение

Аппаратная версия

• B1, B2

Процессор

• 1,25 ГГц

Оперативная память

• 2 ГБ

Flash-память

• 256 МБ

Интерфейсы

• 48 портов 10/100/1000Base-T с поддержкой PoE

• 2 порта 10GBase-T

• 4 порта 10GBase-X SFP+

• Консольный порт с разъемом RJ-45

• Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)

• Порт USB 2.0 тип A

Индикаторы

• Power

• Link/Activity/Speed (на порт)

• Console

• USB

• RPS

• Fan Error

• Stack ID

• MGMT

Разъем питания

• Разъем для подключения питания (переменный ток)

• Разъем для подключения резервного источника питания DPS-700¹

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3an 10GBase-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• IEEE 802.3az Energy-Efficient Ethernet (EEE)

• Управление потоком IEEE 802.3x

• Автоматическое определение MDI/MDIX на всех медных портах

Производительность

Коммутационная матрица

• 216 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 161 Mpps

Размер таблицы MAC-адресов

• 16K записей

Буфер пакетов

• 4 МБ

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

Стекирование

• Виртуальное стекирование

  - D-Link Single IP Management

  - До 32 устройств в виртуальном стеке

• Физическое стекирование²

  - Полоса пропускания: до 80 Гбит/с

  - До 9 устройств  в стеке²

  - Кольцевая топология

Функции 2 уровня

• Таблица MAC-адресов: до 16K записей

• Управление потоком

  - 802.3x

  - Предотвращение блокировок HOL

• Link Aggregation

  - 802.1AX

  - 802.3ad

  - Макс. 32 группы на устройство/8 портов на группу

• Spanning Tree Protocol

  - 802.1D STP

 - 802.1w RSTP

 - 802.1s MSTP

 - BPDU Filtering

 - Root Guard (Restriction)

• Loopback Detection

• Зеркалирование портов

  - One-to-One

 - Many-to-One

 - Поддержка зеркалирования для входящего/исходящего трафика

 - RSPAN

• ERPS (Ethernet Ring Protection Switching)

  - Топология single/multiple ring

Многоадресная рассылка 2 уровня

• IGMP Snooping

  - IGMP v1/v2/v3

  - Поддержка до 1024 групп

  - IGMP Snooping Fast Leave на основе порта

  - Поддержка 128 статических многоадресных групп

  - IGMP Snooping на VLAN

  - IGMP Snooping Querier

  - Data Driven Learning

  - Аутентификация IGMP

  - IGMP Accounting

  - Report suppression

• MLD Snooping

  - MLD v1/v2

  - Поддержка до 1024 групп

  - MLD Snooping Fast Leave на основе порта

  - Поддержка 64 статических многоадресных групп

  - MLD Snooping на VLAN

  - MLD Snooping Querier

  - MLD Proxy Reporting

VLAN

• Группы VLAN: макс. 4K VLAN-групп

• GVRP: макс. 4K динамических VLAN-групп

• 802.1Q

• VLAN на основе портов

• 802.1v VLAN на основе протоколов

• Voice VLAN

• VLAN на основе MAC-адресов

• VLAN Translation

• ISM VLAN

• Asymmetric VLAN

• Private VLAN

• VLAN Trunking

• Double VLAN (Q-in-Q)

  - Q-in-Q на основе портов

 - Selective Q-in-Q

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Обработка очередей

  - Strict Priority

  - Weighted Round Robin (WRR)

  - Strict + WRR

• Поддержка следующих действий для потоков

  - Метка приоритета 802.1p

  - Метка ToS/DSCP

  - Управление полосой пропускания

• CoS на основе:

  - Порта коммутатора

  - VLAN ID

  - Очередей приоритетов 802.1p

  - MAC-адреса

  - IPv4-адреса

  - DSCP

  - Типа протокола

  - Порта TCP/UDP

  - IPv6-адреса

  - Класса IPv6-трафика

  - Метки потока IPv6

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)

  - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)

• Три цвета маркировки

•  - CIR/PIR мин. шаг 8 Кбит/с

  - trTCM, CBS/PBS

  - srTCM, CBS/EBS

• Управление перегрузками

•  - Weighted Random Early Detection (WRED)

Списки управления доступом (ACL)

• ACL на основе:

  - Приоритета 802.1p

  - VLAN ID

  - MAC-адреса

  - Ether Type

  - IPv4-адреса

  - DSCP

  - Типа протокола

  - Номера TCP/UDP-порта

  - IPv6-адреса

  - Метки потока IPv6

  - Класса IPv6-трафика

• Макс. кол-во записей ACL:

  - Входящих: 2048

  - Исходящих: 512

• ACL по расписанию

• Фильтрация интерфейса CPU

Безопасность

• SSH v2

• SSL v1/v2/v3

• Port Security: до 64 MAC-адресов на порт

• IP-MAC Port Binding

• DHCP Snooping

• Поддержка до 500 записей привязки

• Защита от широковещательного/многоадресного/одноадресного шторма

• Сегментация трафика

• D-Link Safeguard Engine

• Фильтрация NetBIOS/NetBEUI

• IPv6 ND Snooping

• Функция DHCP Server Screening

• Предотвращение атак ARP Spoofing

  - Макс. количество записей: 64

• Предотвращение атак DoS

• Защита от атак BPDU

• Проверка ARP-пакетов

• Проверка IP-пакетов

AAA

• Аутентификация 802.1X:

  - Управление доступом на основе порта/узла

  - Назначение политики Identity-driven (VLAN, ACL или QoS)

• Управление доступом на основе Web (WAC):

  - Управление доступом на основе порта/узла

  - Назначение политики Identity-driven (VLAN, ACL или QoS)

• Управление доступом на основе MAC-адресов (MAC):

  - Управление доступом на основе порта/узла

  - Назначение политики Identity-driven (VLAN, ACL или QoS)

• Authentication Database Failover

• Guest VLAN

• RADIUS Accounting

• Аутентификация на основе RADIUS и TACACS+

• Учетные записи с 4 уровнями прав доступа

Технология Green

• Экономия электроэнергии за счет:

  - Определения статуса соединения

  - Выключения индикаторов

  - Выключения портов

  - Использования спящего режима

  - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию

OAM

• 802.3ah Ethernet Link OAM

• D-Link Unidirectional Link Detection (DULD)

• Dying Gasp

• 802.1ag Connectivity Fault Management (CFM)

• Y.1731 OAM

• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)

Управление

• Web-интерфейс

• Интерфейс командной строки (CLI)

• Telnet-сервер

• Telnet-клиент

• TFTP-клиент

• DNS-клиент

• Защищенный FTP-сервер

• ZModem

• SNMP v1/v2c/v3

• SNMP Traps

• Системный журнал

• sFlow

• RMON v1: поддержка 1,2, 3, 9 групп

• RMON v2: поддержка группы ProbeConfig

• LLDP

• BootP/DHCP-клиент

• DHCP Auto-configuration

• DHCP Relay

• DHCP Client option 12

• DHCP Relay Option 18, 37, 82

• Файловая система Flash

• PPPoE Circuit-ID insertion

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигураций

• Мониторинг CPU

• Команды отладки

• SNTP

• Восстановление пароля

• Шифрование пароля

• Trusted Host

• Поддержка Microsoft^® NLB (Network Load Balancing)

• ICMP v6

• DHCP-сервер

• PD Alive

Функции 3 уровня

• Интерфейс IP: макс. 128 интерфейсов

• ARP Proxy

• IPv6 Neighbour Discovery (ND)

Маршрутизация 3 уровня

• Статическая маршрутизация

  - Макс. кол-во записей IPv4: 512

  - Макс. кол-во записей IPv6: 256

• RIP v1/v2/ng

• OSPFv2/v3

• VRRP

• VRRPv3

• Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv6

• Поддержка до 4096 аппаратных записей коммутации L3 по IPv4/IPv6

• Маршрутизация на основе политик

Многоадресная рассылка 3 уровня

• IGMP v1/v2/v3

• PIM-SM

• Фильтрация IGMP

  - На основе порта

  - На основе VLAN

Стандарты MIB

• RFC 1213 MIB II

• RFC 4188 Bridge MIB

• RFC 1157, 2571-2576 SNMP MIB

• RFC 1907 SNMPv2 MIB

• RFC 1757, 2819 RMON MIB

• RFC 2021 RMONv2 MIB

• RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB

• RFC 2674 802.1p MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC 2620 RADIUS Accounting Client MIB

• RFC 2925 PING & TRACEROUTE MIB

• RFC 2674, 4363 802.1p MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

• RFC 1215 MIB Traps Convention

• RFC 1212 Concise MIB Definitions

• RFC 1215 MIB Traps Convention

• RFC 1157, 2571-2576 SNMP MIB

• RFC 4022 MIB for TCP

• RFC 4113 MIB for UDP

• RFC 4293 IPv6 SNMP Mgmt Interface MIB

• RFC 2737 Entity MIB (version 2)

Стандарты RFC

• RFC 768 UDP

• RFC 791 IP

• RFC 792, 2463, 4443 ICMP

• RFC 793 TCP

• RFC 826 ARP

• RFC 3513, 4291, IPv6 Addressing Architecture

• RFC 2893, 4213 IPv4/IPv6 dual stack function

• RFC 2463, 4443 ICMPv6

• RFC 2462, 4862 IPv6 Stateless Address Auto Configuration

• RFC 2464 IPv6 Ethernet and definition

• RFC 1981 Path MTU Discovery for IPv6

• RFC 2460 IPv6

• RFC 2461, 4861 Neighbor Discovery for IPv6

• RFC 783 TFTP

• RFC 2068 HTTP

• RFC 1492 TACACS

• RFC 2866 RADIUS Accounting

• RFC 2474, 3260 DiffServ

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC 2571, 2572, 2573, 2574, SNMP

• IPv6 Ready Logo Phase 2

• RFC 854 Telnet

• RFC 951, 1542 BootP

• RFC3484 Default Address Selection

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

• Perpetual PoE

• Fast PoE

Порты с поддержкой PoE

• Порты 1-48

Бюджет мощности PoE

• 370 Вт (при использовании внешнего источника питания DPS-700 бюджет PoE составляет 740 Вт; макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)

• 440 x 430 x 44 мм

Вес

• 6,2 кг

Условия эксплуатации

Питание на входе

• От 100 до 240 В переменного тока, 50-60 Гц

Макс. потребляемая мощность

• 474,51 Вт (функция PoE включена)

• 62,25 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 36,48 Вт

Тепловыделение

• 1 619,03 БТЕ/час

MTBF (часы)

• 356 876

Уровень шума

• При высокой скорости вентилятора: 56 дБ

• При низкой скорости вентилятора: 43,5 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных гигабитных портах (стандарт IEC61000-4-5)

Система вентиляции

• 4 вентилятора

Температура

• Рабочая: от 0 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплект поставки

• Коммутатор DGS-3130-54PS

• Кабель питания

• Фиксатор для кабеля питания

• Консольный кабель (с разъемами RJ-45 и RS-232)

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• 4 резиновые ножки

• Краткое руководство по установке

Совместимое оборудование

SFP трансиверы

• DGS-712

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

• DEM-330T/10KM

• DEM-330R/10KM

• DEM-330T/3KM

• DEM-330R/3KM

• DEM-331T/40KM

• DEM-331R/40KM

• DEM-331T/20KM

• DEM-331R/20KM

• 310GT

• 311GT

• 312GT2

SFP+ трансиверы

• DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-434XT

• DEM-436XT-BXD/40KM³

• DEM-436XT-BXU/40KM³

• DEM-436XT-BXD/20KM

• DEM-436XT-BXU/20KM

• 431XT

• 433XT

• 436XT-BXD/40KM³

• 436XT-BXU/40KM³

• 436XT-BXD/20KM

• 436XT-BXU/20KM

Кабели 10G SFP+

• DEM-CB100S

• DEM-CB300S

• DEM-CB700S

Резервный источник питания

• DPS-700

Прочее

EMI

• FCC Class A

• CE Class A

• VCCI Class A

• IC

• RCM

• BSMI

Безопасность

• CB

• cUL

• BSMI
