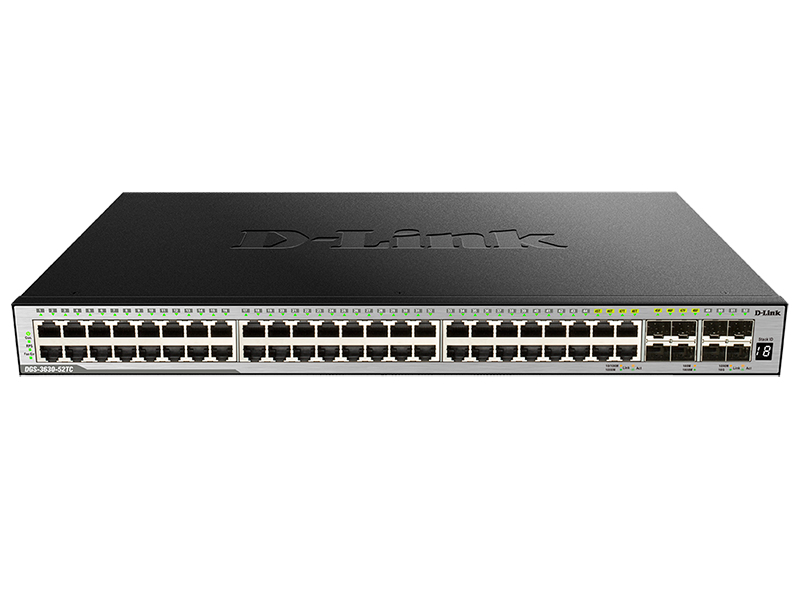

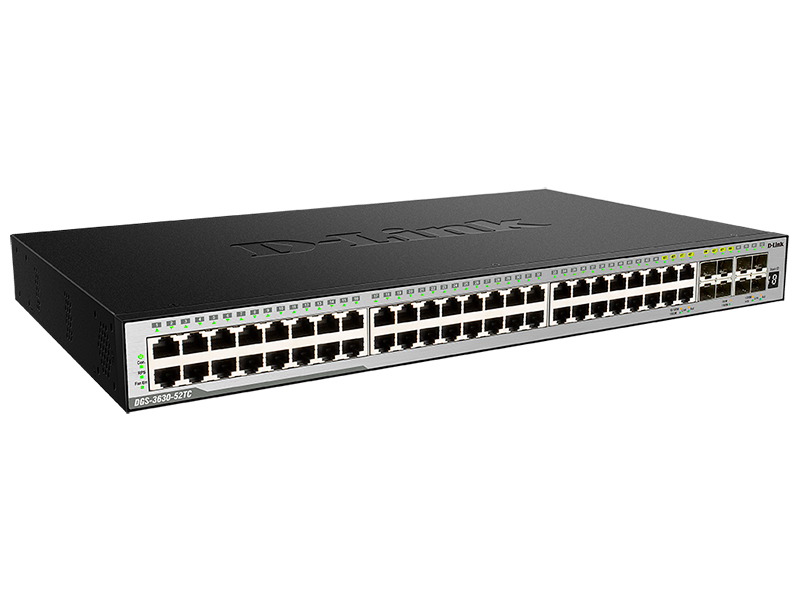

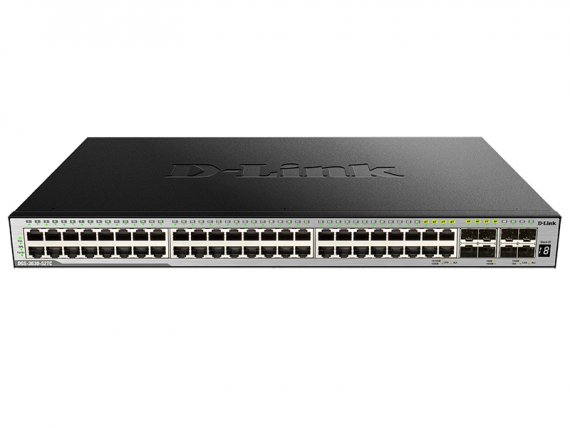

D-Link DGS-3630-52TC/*SI Управляемый L3 коммутатор, стек, 44x1000Base-T, 4x10GBase-X SFP+, 4xCombo 1000Base-T/SFP, ПО SI

Аппаратное обеспечение

Процессор

• BCM56342 (1 ГГц)

Оперативная память

• 1 ГБ

Flash-память

• 1 ГБ

Интерфейсы

• 44 порта 10/100/1000Base-T

• 4 комбо-порта 10/100/1000Base-T/SFP

• 4 порта 10GBase-X SFP+

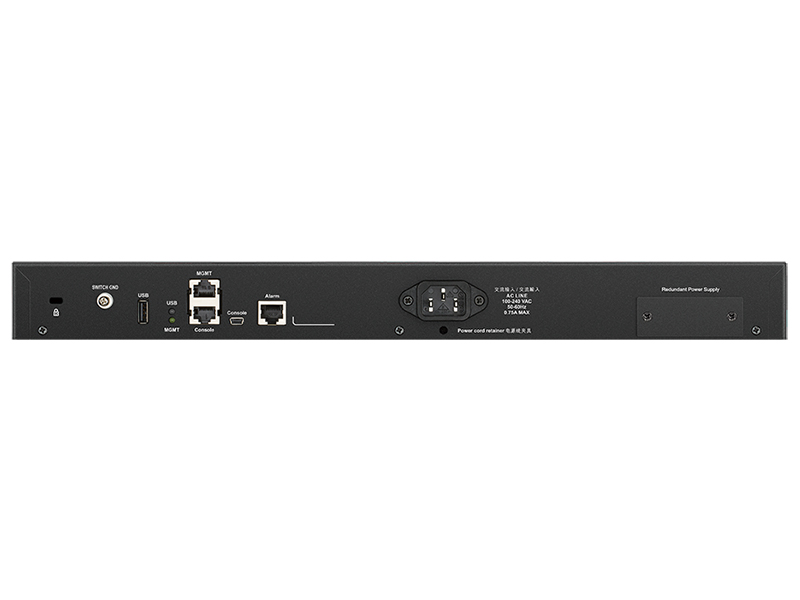

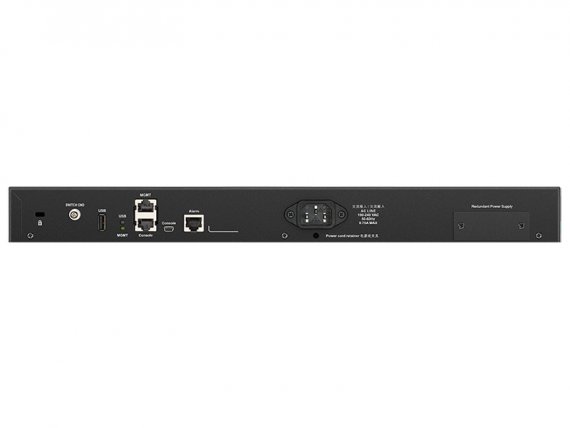

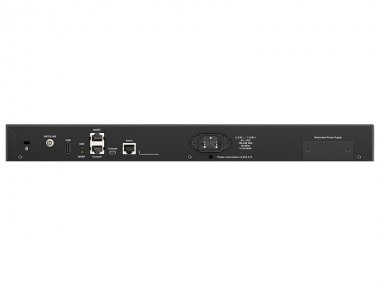

• Консольный порт с разъемом RJ-45

• Консольный порт Mini-USB

• Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)

• Сигнальный порт с разъемом RJ-45

• Порт USB 2.0 тип A

Индикаторы

• Power

• Link/Activity/Speed (на порт)

• Console

• MGMT

• USB

• RPS

• Fan Error

• Stack ID

Разъем питания

• Разъем для подключения питания (переменный ток)

• Разъем для подключения резервного источника питания¹

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• Управление потоком IEEE 802.3x в режиме полного дуплекса

• Автоматическое определение MDI/MDIX

Производительность

Коммутационная матрица

• 176 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 130,95 Mpps

Размер таблицы MAC-адресов

• 68K записей²

Размер таблицы маршрутизации IPv4

• 16K записей

Размер таблицы маршрутизации IPv6

• 7K записей

Размер таблицы коммутации L3 IPv4

• 32K записей²

Размер таблицы коммутации L3 IPv6

• 16K записей²

Буфер пакетов

• 4 МБ

Jumbo-фрейм

• 12 КБ

Программное обеспечение Standard Image (SI)

Стекирование

• Физическое стекирование

   - Полоса пропускания: до 80 Гбит/с

   - До 9 устройств  в стеке

   - Кольцевая/линейная топология

• Виртуальное стекирование

   - D-Link Single IP Management

   - До 32 устройств в виртуальном стеке

   - Полоса пропускания: до 20 Гбит/с

Функции 2 уровня

• Таблица MAC-адресов: до 68K записей²

• Управление потоком

   - 802.3x в режиме полного дуплекса

   - Предотвращение блокировок HOL

• Spanning Tree Protocol

   - 802.1D STP

   - 802.1w RSTP

   - 802.1s MSTP

   - Root Guard (Restriction)

   - Loop Guard

• Link Aggregation

   - 802.1AX

   - 802.3ad

   - Макс. 32 группы на устройство/8 портов на группу

• ERPS (Ethernet Ring Protection Switching) version 2

• Зеркалирование портов

   - One-to-One

   - Many-to-One

   - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях

   - Поддержка 4 групп зеркалирования

• Зеркалирование потоков

   - Поддержка зеркалирования для входящего трафика

• Зеркалирование VLAN

• RSPAN

• L2 Protocol Tunneling (L2PT)

• Multi-Chassis Link Aggregation Group (MLAG)³

VLAN

• 802.1Q

• 802.1v VLAN на основе протоколов

• Double VLAN (Q-in-Q)

   - Q-in-Q на основе портов

   - Selective Q-in-Q

• VLAN на основе портов

• VLAN на основе MAC-адресов

• VLAN на основе подсетей

• Private VLAN

• Группы VLAN

   - Макс. 4K VLAN-групп

   - Макс. VID: 4094

• ISM VLAN для IPv4/IPv6 (Multicast VLAN)

• Voice VLAN

• Auto Surveillance VLAN

• VLAN Trunking

• GVRP: до 4K динамических VLAN-групп

• Asymmetric VLAN

Многоадресная рассылка 2 уровня

• MLD Snooping

   - MLD v1/v2

   - Поддержка до 4K групп²

   - MLD Snooping Fast Leave на основе узла

   - Поддержка 64 статических многоадресных групп

   - MLD Snooping Querier

   - MLD Snooping на VLAN

   - MLD Proxy Reporting

• IGMP Snooping

   - IGMP v1/v2/v3

   - Поддержка до 8K групп²

   - Поддержка 64 статических многоадресных групп

   - IGMP Snooping на VLAN

   - IGMP Snooping Querier

   - IGMP Snooping Fast Leave на основе узла

• PIM Snooping

Функции 3 уровня

• IPv4 ARP/IPv6 ND: поддержка до 32K/16K²

   - 512 статических записей ARP

• Gratuitous ARP

• Интерфейс IP

   - Поддержка 256 интерфейсов

• Интерфейс Loopback

• Proxy ARP

   - Поддержка Local ARP Proxy

• Туннелирование IPv6

   - Статическое

   - ISATAP

   - GRE

   - 6to4

• VRRP v2/v3

• IP Helper

Маршрутизация 3 уровня

• Поддержка 16K аппаратных записей маршрутизации по IPv4/IPv6

   - 1 запись на каждый маршрут IPv4

   - 2 записи на каждый маршрут IPv6

• Поддержка до 32K аппаратных записей коммутации L3 по IPv4/IPv6²

   - 1 запись на каждый маршрут IPv4

   - 2 записи на каждый маршрут IPv6

• Статическая маршрутизация

   - Макс. кол-во записей IPv4: 512

   - Макс. кол-во записей IPv6: 256

• Маршрут IPv4/IPv6 по умолчанию

• PBR (Policy-based Route)

• Null Route

• Route Preference

• Route Redistribution

• Graceful Restart (GR) Helper

• BFD (Bidirectional Forwarding Detection)

   - Статическая маршрутизация IPv4/v6

   - RIP

   - VRRP

• RIP v1/v2/ng

Многоадресная рассылка 3 уровня

• Фильтрация IGMP/MLD

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Обработка очередей

   - Strict Priority (SP)

   - Weighted Round Robin (WRR)

   - Strict + WRR

   - Weighted Deficit Round Robin (WDRR)

• Контроль перегрузки

   - Weighted Random Early Detection (WRED)

• 802.1Qbb Priority-based Flow Control (PFC) для порта 10GBase-X

• Управление полосой пропускания

   - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)

   - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)

   - Управление полосой пропускания по очереди (с мин. значением 8 Кбит/с)

• Поддержка следующих действий для потоков

   - Метка приоритета 802.1p

   - Метка предпочтения IP/DSCP

   - QoS на основе времени

• CoS на основе:

   - Порта коммутатора

   - Очередей приоритетов 802.1p

   - Внутреннего/внешнего VID

   - MAC-адреса

   - EtherType

   - IP-адреса

   - ToS

   - IP Precedence

   - DSCP

   - Типа протокола

   - Порта TCP/UDP

   - Класса IPv6-трафика

   - Метки потока IPv6

• Три цвета маркировки

   - trTCM

   - srTCM

Списки управления доступом (ACL)

• ACL на основе:

   - Приоритета 802.1p

   - VID

   - MAC-адреса

   - Ether Type

   - LLC

   - VLAN

   - IP-адреса

   - ToS

   - IP Precedence

   - Маски DSCP

   - Типа протокола

   - Номера TCP/UDP-порта

   - Класса IPv6-трафика

   - Метки потока IPv6

• Макс. кол-во записей ACL:

   - Входящих (аппаратных): 4К

   - Исходящих (аппаратных): 1К

   - Карта доступа VLAN: 3К

• ACL по расписанию

Технология Green

• Экономия электроэнергии за счет:

   - Определения статуса соединения

   - Определения длины кабеля

   - Выключения индикаторов

   - Выключения портов

   - Использования спящего режима

Безопасность

• Port Security

   - Поддержка до 12К MAC-адресов на порт/VLAN/систему

• Защита от широковещательного/многоадресного/одноадресного шторма

• D-Link Safeguard Engine

• Функция DHCP Server Screening

• Dynamic ARP Inspection

• IP Source Guard

• DHCP Snooping

• IPv6 Snooping

• DHCPv6 Guard

• IPv6 Route Advertisement (RA) Guard

• IPv6 ND Inspection

• Обнаружение проблем, связанных с совпадением сетевых адресов

• Предотвращение атак ARP Spoofing

   - Макс. количество записей: 64

• L3 Control Packet Filtering

• Unicast Reverse Path Forwarding (URPF)

• Сегментация трафика

• SSL

   - Поддержка TLS 1.0/1.1/1.2

   - Поддержка доступа IPv4/IPv6

• SSH

   - Поддержка SSH v2

   - Поддержка доступа IPv4/IPv6

• Предотвращение атак BPDU

• Предотвращение атак DoS

• Фильтрация NetBIOS/NetBEUI

AAA

• Аутентификация 802.1X:

   - Управление доступом на основе порта/узла

   - Назначение политики Identity-driven

   - Динамическое назначение VLAN

   - Управление полосой пропускания

   - Назначение ACL

• Управление доступом на основе Web (WAC):

   - Управление доступом на основе порта/узла

   - Назначение политики Identity-driven

   - Динамическое назначение VLAN

   - Управление полосой пропускания

   - Назначение ACL

   - Поддержка доступа IPv4/IPv6

   - Поддержка HTTPS

• Compound Authentication

• Управление доступом на основе MAC-адресов (MAC):

   - Управление доступом на основе порта/узла

   - Назначение политики Identity-driven

   - Динамическое назначение VLAN

   - Управление полосой пропускания

   - Назначение ACL

• Guest VLAN

• Microsoft^® NAP

   - Поддержка 802.1X NAP

   - Поддержка DHCP NAP

• Уровень привилегий для доступа к управлению

• Аутентификация на основе RADIUS и TACACS+

• Authentication Database Failover

• RADIUS/TACACS+ Accounting

OAM

• Диагностика кабеля

• 802.3ah Ethernet Link OAM

• D-Link Unidirectional Link Detection (DULD)

• Dying Gasp

• 802.1ag Connectivity Fault Management (CFM)

• Y.1731 OAM

• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)

Управление

• NTP v3/v4

• Precision Time Protocol (PTP)

• Web-интерфейс

   - Поддержка доступа IPv4/IPv6

   - Поддержка SSL (HTTPS)

• Интерфейс командной строки (CLI)

• Telnet-сервер для доступа IPv4/IPv6

• Telnet-клиент для IPv4/IPv6

• SNMP

   - Поддержка v1/v2c/v3

   - Поддержка доступа IPv4/IPv6

• SNMP Trap

• TFTP-клиент для IPv4/IPv6

• FTP-клиент для IPv4/IPv6

• IPv4 SFTP-сервер

• RCP

• Системный журнал для сервера IPv4/IPv6

• SMTP

• RMON v1

   - Поддержка 1, 2, 3, 9 групп

• RMON v2

   - Поддержка группы ProbeConfig

• Журналирование вводимых команд

• LLDP/LLDP-MED

• D-Link Discover Protocol (DDP)

• DHCP Client option 12

• DHCP Auto-configuration

• DHCP Auto-image

• DHCP Relay option 60/61/62/18/37/82/125

• DHCP/DHCPv6 Local Relay

• DHCP-сервер

   - Поддержка назначения адреса IPv4/IPv6

• DHCPv6 Prefix Delegation (PD)

• Поддержка нескольких версий ПО / Поддержка нескольких версий конфигураций

• DNS Relay для IPv4/IPv6

• DNS-клиент для IPv4/IPv6

• Команды отладки

• Восстановление пароля

• Шифрование пароля

• Ping/Traceroute для IPv4/IPv6

• Microsoft® Network Load Balancing (NLB)

• Switch Resource Management (SRM)

• sFlow

• D-Link License Management System (DLMS)

• PD Alive

Функции Enhanced Image (EI)

VLAN

• Super VLAN

Маршрутизация 3 уровня

• BFD (Bidirectional Forwarding Detection)

   - OSPF

• BGP

   - BGP v4/v4+

   - 4bytes AS

   - Text/MD5 для BGP v4

• VRF-Lite

   - Статическая маршрутизация IPv4

   - RIP v1/v2

   - OSPF v2

   - BGP v4

• OSPF v2/v3

   - Макс. количество OSPF areas: 16

   - Stub area

   - NSSA area для OSPF v2

   - Пассивный интерфейс

   - Text/MD5 Authentication для OSPF v2

Многоадресная рассылка 3 уровня

• IGMP v1/v2/v3

• MLD v1/v2

• IGMP/MLD Proxy

• DVMRP v3

• PIM-DM/SM/SSM/SDM

• SSM Mapping для IPv4/IPv6

• Multicast Source Discovery Protocol (MSDP)

Функции MPLS Image (MI)

Маршрутизация 3 уровня

• IS-IS v4/v6

MPLS

• Label Distribution Protocol (LDP)

• PHP

• Virtual Private Wire Service (VPWS)

• Virtual Private LAN Service (VPLS)

• BGP/MPLS VPN

   - Многопротокольные расширения для BGP4

   - Virtual Routing Forwarding (VRF)

• LSP/VCCV/MPLS Ping/Traceroute

Стандарты

Стандарты MIB/IETF

• RFC 1065, RFC 1066, RFC 1155, RFC 1156, RFC 2578 MIB Structure

• RFC 1212 Concise MIB Definitions

• RFC 1213 MIBII

• RFC 1215 MIB Traps Convention

• RFC 1493, RFC 4188 Bridge MIB

• RFC 1157, RFC 2571, RFC 2572, RFC 2573, RFC 2574, RFC 2575, RFC 2576 SNMP MIB

• RFC 1442, RFC 1901, RFC 1902, RFC 1903, RFC 1904, RFC 1905, RFC 1906, RFC 1907, RFC 1908, RFC 2578, RFC 3418, RFC 3636 SNMPv2 MIB

• RFC 271, RFC 1757, RFC 2819 RMON MIB

• RFC 2021 RMONv2 MIB

• RFC 1398, RFC 1643, RFC 1650, RF C2358, RFC 2665, RFC 3635 Ether-like MIB

• RFC 2668 802.3 MAU MIB

• RFC 2674, RFC 4363 802.1p MIB

• Interface Group MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC 4022 MIB for TCP

• RFC 4113 MIB for UDP

• RFC 2620 RADIUS Accounting Client MIB

• RFC 2925 Ping & TRACEROUTE MIB

• TFTP uploads and downloads (D-Link MIB)

• Trap MIB (D-Link MIB)

• RFC 4293 IPv6 MIB

• RFC 4293 ICMPv6 MIB

• Entity MIB

• RIPv2 MIB

• OSPF MIB

• IPv4 Multicast Routing MIB

• PIM MIB for IPv4

• IP Forwarding Table MIB

• RFC 4884 Extended ICMP to support Multi-Part Messages

• RFC 4293 IPv6 SNMP Mgmt Interface MIB

• DDM MIB (D-Link MIB)

• Private MIB

• MIB for D-Link Zone Defense

• DDP MIB

• LLDP-MED MIB

• RFC 791 IP

• RFC 768 UDP

• RFC 793 TCP

• RFC 792 ICMPv4

• RFC 2463, RFC 4443 ICMPv6

• RFC 826 ARP

• RFC 1338, RFC 1519 CIDR

• RFC 2474, RFC 3168, RFC 3260 Definition of the DS Field in the IPv4 and IPv6 Headers

• RFC 1321, RFC 2284, RFC 2865, RFC 2716, RFC 1759, RFC 3580, RFC 3748 Extensible Authentication Protocol (EAP)

• RFC 2571 SNMP Framework

• RFC 2572 SNMP Message Processing and Dispatching

• RFC 2573 SNMP Applications

• RFC 2574 User-based Security Model for SNMPv3

• RFC 1981 Path MTU Discovery for IPv6

• RFC 2460 IPv6

• RFC 2461, RFC 4861 Neighbor Discovery for IPv6

• RFC 2462, RFC 4862 IPv6 Stateless Address Auto-configuration

• RFC 2464 IPv6 over Ethernet and definition

• RFC 2767 Dual Stack Hosts using the ‘Bump-In-the-Stack’ Technology

• RFC 3513, RFC 4291 IPv6 Addressing Architecture

• RFC 2893, RFC 4213 IPv4/IPv6 dual stack function

• RFC 3484 Default Address Selection for Internet Protocol version 6

• RFC 3621 Power Ethernet MIB

Физические параметры

Размеры (Д x Ш x В)

• 441 x 259,8 x 44 мм

Вес

• 4,04 кг

Условия эксплуатации

Питание на входе

• От 100 до 240 В переменного тока, 50-60 Гц

Макс. потребляемая мощность

• 62 Вт

Потребляемая мощность в режиме ожидания

• 36 Вт

Тепловыделение

• 212 БТЕ/час

MTBF (часы)

• 263 936,78

Уровень шума

• При высокой скорости вентилятора: 53,9 дБ

• При низкой скорости вентилятора: 43,3 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)

Система вентиляции

• 2 вентилятора⁴

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 95% без конденсата

• При хранении: от 5% до 95% без конденсата

Комплект поставки

• Коммутатор DGS-3630-52TC

• Кабель питания

• Фиксатор для кабеля питания

• Консольный кабель (с разъемами RJ-45 и RS-232)

• Консольный кабель (с разъемами USB и Mini-USB)

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• 4 резиновые ножки

• Краткое руководство по установке

Совместимое оборудование

SFP трансиверы

• DGS-712

• DEM-210

• DEM-302S-LX

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

• DEM-220T

• DEM-220R

• DEM-302S-BXD

• DEM-302S-BXU

• DEM-330T

• DEM-330R

• DEM-331T

• DEM-331R

SFP+ трансиверы

• DEM-410T

• DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-434XT

• DEM-436XT-BXD

• DEM-436XT-BXU

Кабели 10G SFP+

• DEM-CB100S

• DEM-CB300S

• DEM-CB700S

Резервные источники питания

• DPS-500A

• DPS-500DC/B

Прочее

Безопасность

• cUL

• CB

• CE

• CCC

• BSMI

EMI/EMC

• CE

• FCC Class A

• C-Tick

• VCCI

• BSMI

• CCC
