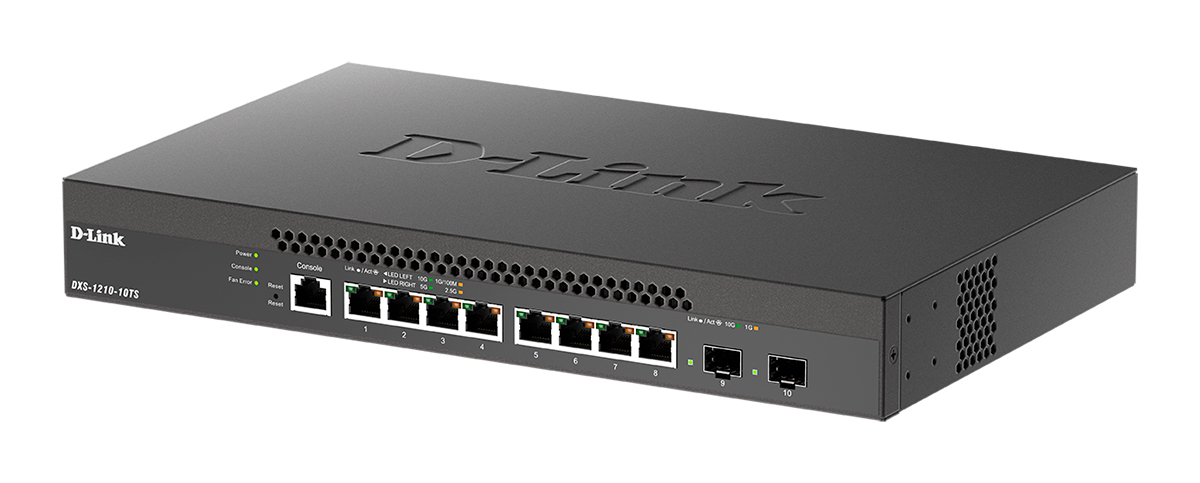

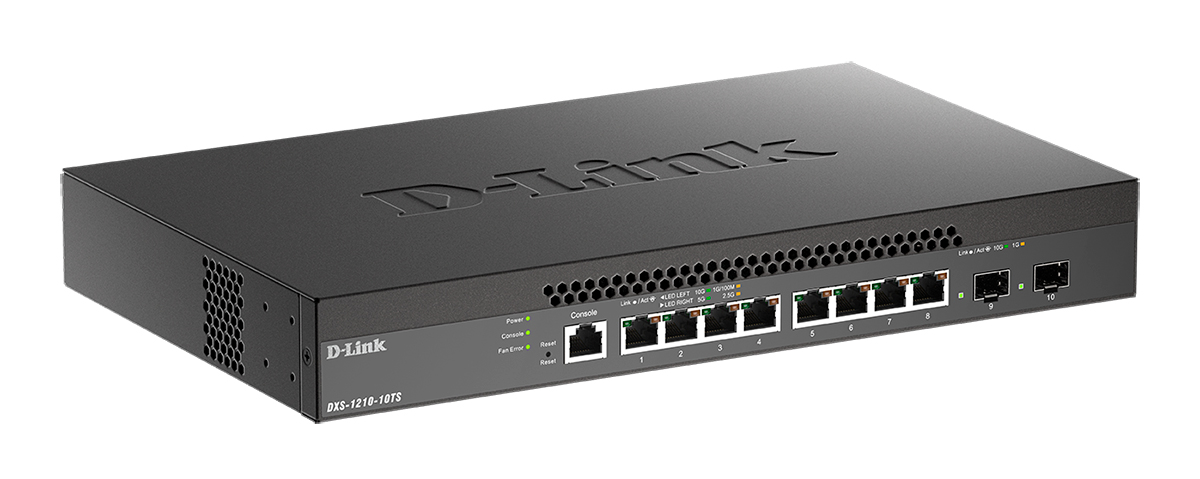

D-Link DXS-1210-10TS/B Настраиваемый L2+ коммутатор с 8 портами 10GBase-T и 2 портами 10GBase-X SFP+

Аппаратное обеспечение

Процессор

• 800 МГц

Оперативная память

• 256 МБ

Flash-память

• 128 МБ

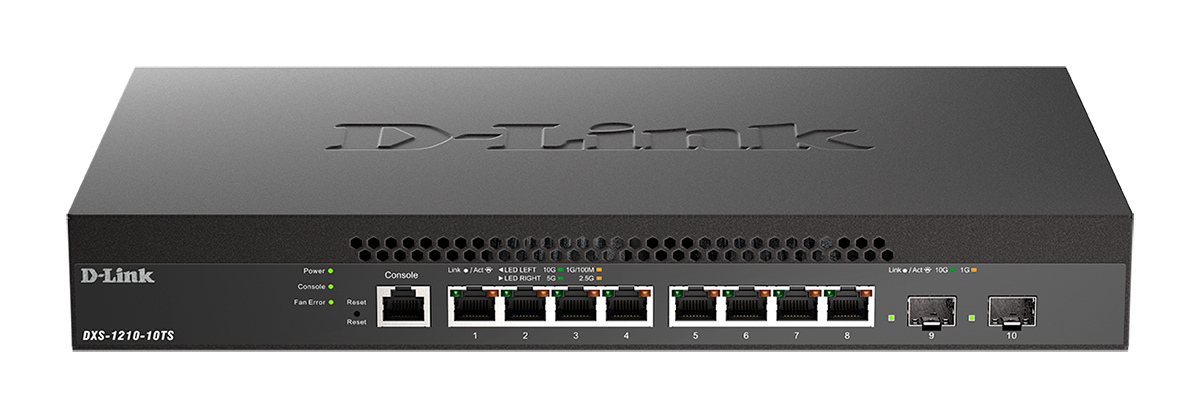

Интерфейсы

• 8 портов 100/1000/2.5G/5G/10GBase-T

• 2 порта 10GBase-X SFP+

• Консольный порт с разъемом RJ-45

Индикаторы

• Power

• Fan Error

• Console

• Link/Activity/Speed (на порт 10GBase-T и 10GBase-X SFP+)

Кнопки

• Кнопка Reset

Сетевые кабели для 10GBase-T

• Кат. 6 (макс. 30 м)

• Кат. 6A или кат. 7 (макс. 100 м)

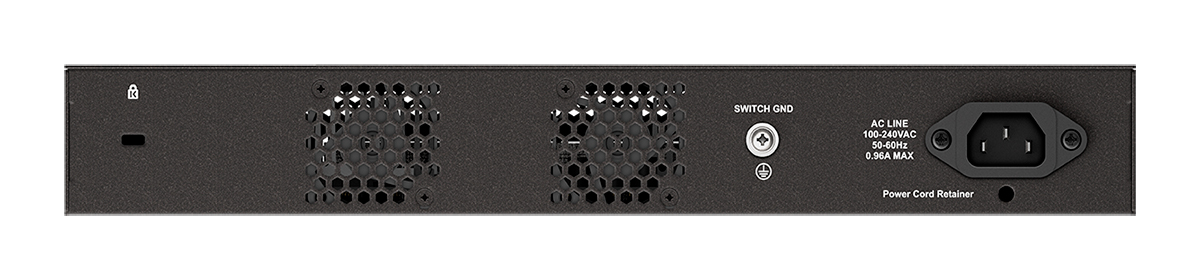

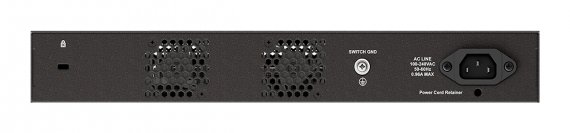

Разъем питания

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3bz 2.5GBase-T

• IEEE 802.3bz 5GBase-T

• IEEE 802.3an 10GBase-T

• IEEE802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• Автоматическое определение MDI/MDIX на всех медных портах

Производительность

Коммутационная матрица

• 200 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 32K записей

Макс. скорость перенаправления 64-байтных пакетов

• 148,8 Mpps

Буфер пакетов

• 2 МБ

Jumbo-фрейм

• 10 КБ

Программное обеспечение

Функции уровня 2

• Таблица MAC-адресов

  - До 32K записей

• Статические MAC-адреса

  - 1K записей

• IGMP Snooping

  - IGMP v1/v2 Snooping

  - IGMP v3 awareness

  - Поддержка до 384 IGMP-групп

  - Поддержка до 128 статических многоадресных групп

  - Per VLAN IGMP Snooping

  - IGMP Snooping Fast Leave на основе узла

• MLD Snooping

  - MLD v1 Snooping

  - MLD v2 Awareness

  - Поддержка до 384 MLD-групп

  - Поддержка до 128 статических адресов многоадресной рассылки

  - MLD Snooping Fast Leave на основе узла

• LLDP

• LLDP-MED

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

  - Root Guard (Restriction)

• Управление потоком

  - 802.3x

  - Предотвращение блокировок HOL

• Зеркалирование портов

  - One-to-One

  - Many-to-One

                 - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях

• Link Aggregation

  - 802.1AX

  - 802.3ad

  - Макс. 8 групп на устройство/8 портов на группу

• Loopback Detection

• ERPS (Ethernet Ring Protection Switching)

VLAN

• 802.1Q

• VLAN на основе портов

• Группы VLAN: 4K

• Auto Voice VLAN

• Auto Surveillance VLAN

• GVRP

• Asymmetric VLAN

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Механизмы обработки очередей:

  - Strict

  - Weighted Round Robin (WRR)

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с минимальным шагом 64 Кбит/с)

Функции уровня 3

• IP-интерфейс

  - Поддержка 8 интерфейсов IPv4/v6

• ARP

  - 768 статических записей ARP

• Маршрут по умолчанию

• IPv6 Neighbor Discovery (ND)

• Статическая маршрутизация

  - Макс. 64 записи статических маршрутов IPv4

  - Макс. 64 записи статических маршрутов IPv6

Списки управления доступом (ACL)

• Макс. количество списков доступа: 50

• Макс. количество правил ACL: 256

• Макс. количество ACL на VLAN: 50

• ACL на основе:

  - Очередей приоритетов 802.1p

  - VLAN

  - MAC-адреса

  - Ether Type

  - IP-адреса

  - DSCP

  - Типа протокола

  - Номера TCP/UDP-порта

  - Метки потока IPv6

Безопасность

• Защита от широковещательного/многоадресного/одноадресного шторма

• D-Link Safeguard Engine

• DHCP Server Screening

• Port Security

- Поддержка до 6656 MAC-адресов на порт

• Обнаружение проблем, связанных с совпадением сетевых адресов

• Сегментация трафика

• SSL

  - Поддержка v1/v2/v3

  - Поддержка IPv4/IPv6

• Предотвращение атак DoS

• SSH

OAM

• Диагностика кабеля

AAA

• Аутентификация 802.1X

  - Динамическое назначение VLAN

  - Назначение политики Identity-driven (VLAN/ACL/QoS)

  - Поддержка локальной базы/RADIUS-сервера

  - Управление доступом на основе портов

  - Управление доступом на основе узлов

  - Поддержка EAP, OTP, TLS, TTLS, PEAP

• RADIUS-сервер с поддержкой протокола IPv4/IPv6

• Guest VLAN

• Аутентификация для доступа к управлению

Управление

• Web-интерфейс

• Полноценный CLI

• Telnet-сервер

• TFTP-клиент

• Настройка MDI/MDIX

• SNMP

  - Поддержка v1/v2c/v3

• SNMP Trap

• LLDP

• LLDP-MED

• Системный журнал

• BootP/DHCP-клиент

• SNTP

• ICMPv6

• IPv4/v6 Dual Stack

• Автоматическая настройка DHCP¹

• RMON v1

• Trusted Host

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигурации

• Команды отладки

Технология Green V3.0

• Экономия электроэнергии за счет:

  - Определения статуса соединения

  - Выключения индикаторов

  - Выключения портов

  - Использования спящего режима

Стандарты MIB/RFC

• RFC 2021 RMONv2 MIB

• RFC 2460 IPv6

• RFC 2461, RFC 4861 Neighbor Discovery for IPv6

• RFC 2462, RFC 4862 IPv6 Stateless Address Auto-configuration

• (SLAAC)

• RFC 2463, RFC 4443 ICMPv6

• RFC 2464 IPv6 over Ethernet and definition

• RFC 2465 IPv6 MIB

• RFC 2466 ICMPv6 MIB

• RFC 2474, RFC 3168, RFC 3260 Definition of the DS Field in the

• IPv4 and IPv6 Headers

• RFC 2571 SNMP Framework

• RFC 2572 SNMP Message Processing and Dispatching

• RFC 2573 SNMP Applications

• RFC 2574 User-based Security Model for SNMPv3

• RFC 2618 RADIUS Authentication Client MIB

• RFC 2668 802.3 MAU MIB

• RFC 2674, RFC 4363 802.1p MIB

• RFC 271, RFC 1757, RFC 2819 RMON MIB

• RFC 2893, RFC 4213 IPv4/IPv6 dual stack function

• RFC 2925 Ping & TRACEROUTE MIB

• RFC 3513, RFC 4291 IPv6 Addressing Architecture

• RFC 4022 MIB for TCP

• RFC 4113 MIB for UDP

• RFC 4293 IPv6 SNMP Mgmt Interface MIB

• RFC 4884 Extended ICMP to Support Multi-Part Messages

• RFC 768 UDP

• RFC 792 ICMPv4

• RFC 793 TCP

• RFC 826 ARP

Физические параметры

Размеры (Д x Ш x В)

• 330 x 200 x 44 мм

Вес

• 2,165 кг

Условия эксплуатации

Питание

• От 100 до 240 В переменного тока, 50/60 Гц

Максимальная потребляемая мощность

• 43,26 Вт

Потребляемая мощность в режиме ожидания

• 19,39 Вт

Тепловыделение

• 43,23 Вт (147,6 БТЕ/час)

MTBF (часы)

• 574 750,35

Уровень шума

• При высокой скорости вентилятора: 49,3 дБ

• При низкой скорости вентилятора: 33,3 дБ

Система вентиляции

• 2 вентилятора Smart

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата

Комплект поставки

• Коммутатор DXS-1210-10TS

• Кабель питания

• Консольный кабель с разъемом RJ-45

• 4 резиновые ножки

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Краткое руководство по установке

Совместимое оборудование

SFP-трансиверы

• DGS-712

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

WDM SFP-трансиверы

• DEM-330T/3KM

• DEM-330R/3KM

• DEM-330T/10KM

• DEM-330R/10KM

• DEM-331T/20KM

• DEM-331R/20KM

• DEM-331T/40KM

• DEM-331R/40KM

SFP+ трансиверы

• DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-434XT

• DEM-435XT

WDM SFP+ трансиверы

• DEM-436XT-BXD/20KM

• DEM-436XT-BXU/20KM

• DEM-436XT-BXD/40KM

• DEM-436XT-BXU/40KM

Кабели 10G SFP+

• DEM-CB100S

• DEM-CB300S

• DEM-CB700S

Прочее

Безопасность

• cUL

• CB

• BSMI

EMI/EMC

• CE

• FCC

• IC

• RCM

• VCCI

• BSMI
