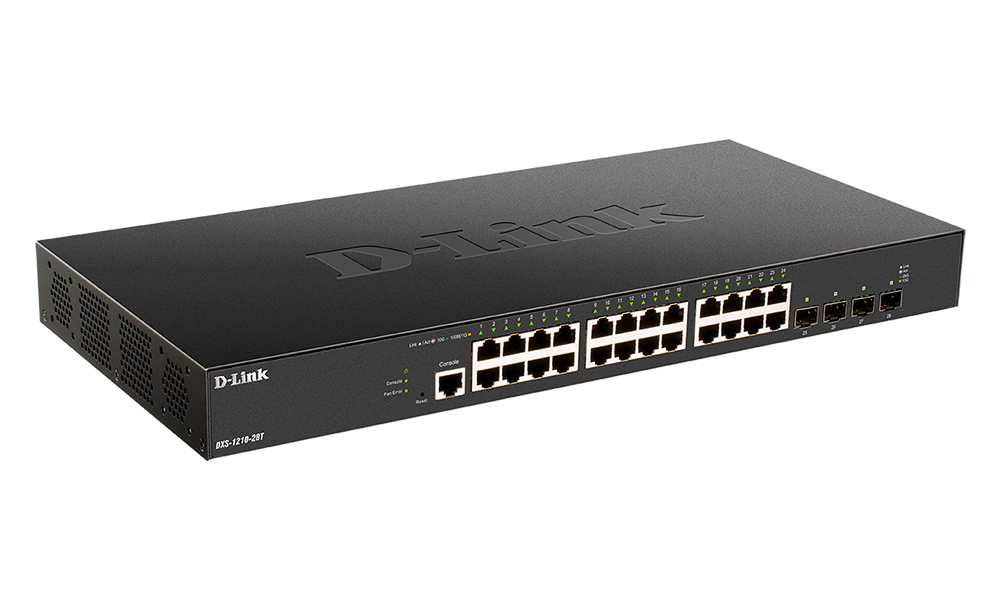

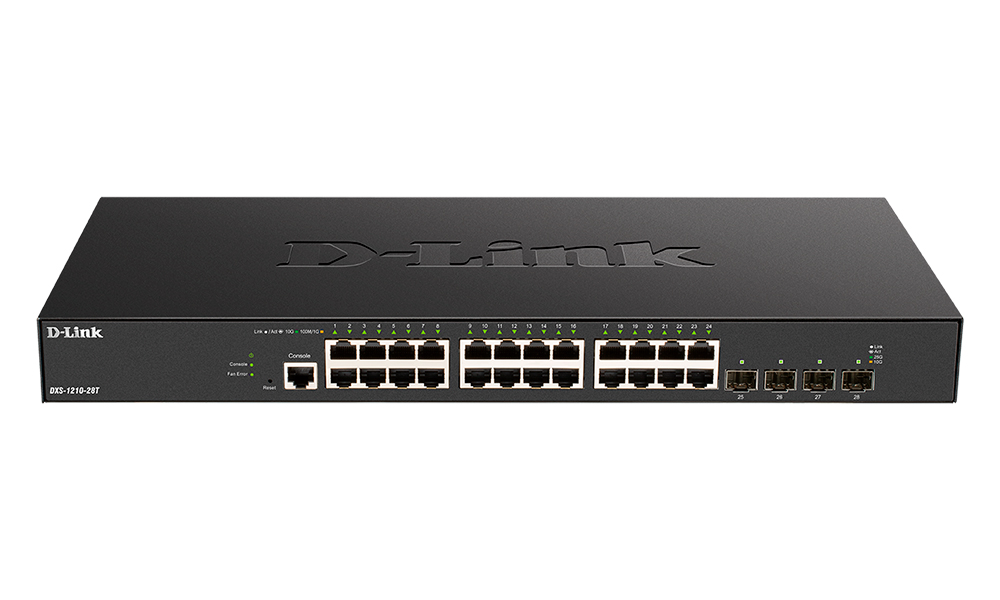

D-Link DXS-1210-28T Настраиваемый L2+ коммутатор с 24 портами 10GBase-T и 4 портами 25GBase-X SFP28

Аппаратное обеспечение

Процессор

• ARM Cortex-A9 (1,25 ГГц)

• ARM Cortex-R5 (500 МГц)

Оперативная память

• 256 МБ

Flash-память

• 64 МБ

Интерфейсы

• 24 порта 10GBase-T

• 4 порта 10/25GBase-X SFP28

• Консольный порт с разъемом RJ-45

Индикаторы

• Power

• Fan Error

• Console

• Link/Activity/Speed (на порт 10GBase-T и 25GBase-X SFP28)

Кнопки

• Кнопка Reset

Сетевые кабели для 10GBase-T

• Кат. 6 (макс. 30 м)

• Кат. 6A или кат. 7 (макс. 100 м)

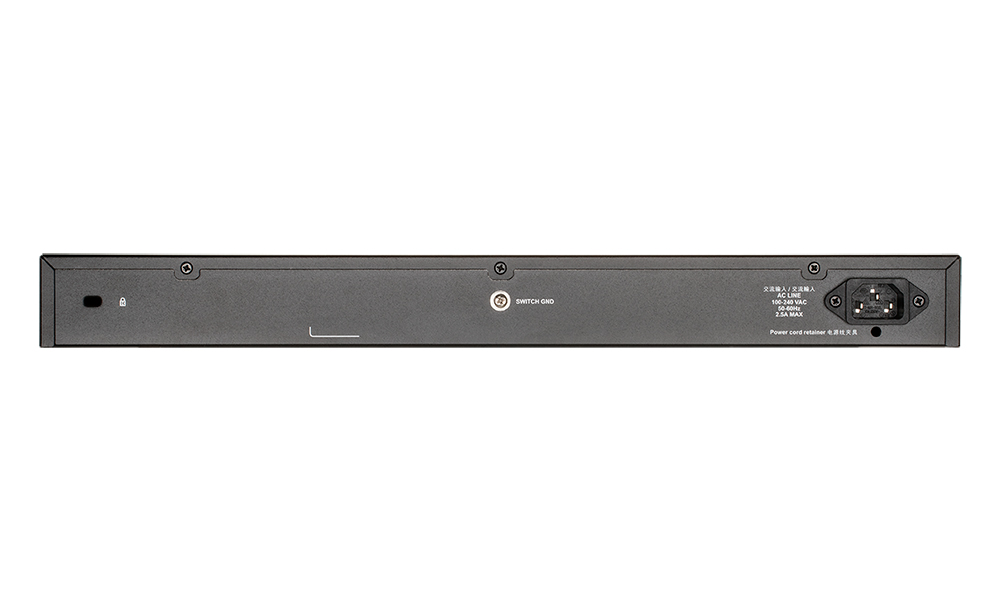

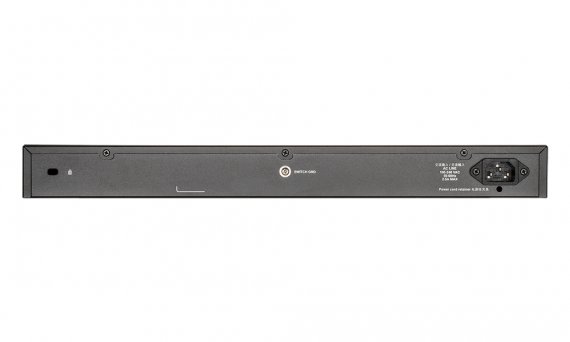

Разъем питания

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3an 10GBase-T

• IEEE 802.3ae 10GBase-X

• IEEE 802.3by 25GBase-X

• IEEE 802.3az Energy Efficient Ethernet

• Автоматическое определение MDI/MDIX для 1000/10GBase-T

Производительность

Коммутационная матрица

• 680 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 505,92 Mpps

Размер таблицы МАС-адресов

• 32 000 записей

Буфер пакетов

• 4 МБ

Jumbo-фрейм

• До 12 288 байт

Программное обеспечение

Функции уровня 2

• Таблица MAC-адресов

  - До 32K записей

• Статические MAC-адреса

  - 256

• IGMP Snooping

  - IGMP v1/v2/v3 Snooping

  - Поддержка до 512 групп (динамических и статических (макс. кол-во статических: 128))

  - IGMP Snooping на VLAN

  - IGMP Snooping Fast Leave на основе порта

  - Report Suppression

• MLD Snooping

  - MLD v1/v2 Snooping

  - Поддержка до 256 групп (динамических и статических (макс. кол-во статических: 128))

  - MLD Snooping Fast Leave на основе порта

• LLDP

• LLDP-MED

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

  - Root Guard (Restriction)

• Управление потоком

  - 802.3x

  - Предотвращение блокировок HOL

• Зеркалирование портов

  - One-to-One

  - Many-to-One

  - Поддержка зеркалирования для входящего/ исходящего/трафика в обоих направлениях

• 802.3ad Link Aggregation

  - Макс. 8 групп на устройство/8 портов на группу

• Loopback Detection

VLAN

• 802.1Q VLAN

• VLAN на основе портов

• Макс. VID: 4094

• Voice VLAN

• Auto Surveillance VLAN

• Asymmetric VLAN

• 4K групп VLAN

Качество обслуживания (QoS)

• CoS на основе:

  - Порта коммутатора

  - Очередей приоритетов 802.1p

  - Внешнего VID

  - DSCP

  - ToS

  - Класса IPv6-трафика

  - Порта TCP/UDP

  - MAC-адреса

  - Ether Type

  - IP-адреса

  - Типа протокола

  - Метки потока IPv6/Класса IPv6-трафика

• 802.1p

• 8 очередей на порт

• Обработка очередей:

  - Strict Priority Queue (SPQ)

  - Weighted Round Robin (WRR)

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с мин. шагом 64 Кбит/с)

  - Для выходной очереди (с мин. шагом 64 Кбит/с)

Функции уровня 3

• Интерфейс IP

  - Поддержка 4 интерфейсов IPv4/v6

• ARP

  - 384 статические записи ARP

• Маршрут по умолчанию

• IPv6 Neighbor Discovery (ND)

• Статическая маршрутизация

  - Макс. кол-во записей IPv4: 128

  - Макс. кол-во записей IPv6: 64

Списки управления доступом (ACL)

• ACL на основе:

  - IPv4-адреса: IP-адреса источника/назначения, IP precedence/ToS, DSCP, типа протокола

  - MAC-адреса: приоритета 802.1p, VLAN ID, MAC-адреса источника/назначения, Ether type

  - IPv6-адреса: IP-адреса источника/назначения, DSCP, типа протокола, номера TCP/UDP-порта, класса IPv6-трафика, метки потока IPv6

• До 1536 правил доступа для входящего

• До 1024 правил доступа для исходящего трафика

• До 1024 списков доступа

Безопасность

• Защита от широковещательного/многоадресного/ одноадресного шторма

• D-Link Safeguard Engine

• DHCP Server Screening

• IP-MAC-Port Binding

  - DHCP Snooping

  - DHCPv6 Guard

  - IPv4/v6 Source Guard

  - Проверка пакетов ARP

  - IPv6 ND Inspection

  - IPv6 Route Advertisement (RA) Guard

• Сегментация трафика

• SSH

  - Поддержка SSH v2

  - Поддержка IPv4/IPv6

• SSL

  - Поддержка TLS 1.0/1.1/1.2

  - Поддержка IPv4/IPv6

• Предотвращение атак ARP Spoofing

  - Макс. количество записей: 128

• Предотвращение атак DoS

• Port Security

  - До 64 MAC-адресов на порт

• Обнаружение проблем, связанных с совпадением сетевых адресов

OAM

• Диагностика кабеля

AAA

• Аутентификация 802.1X

  - Динамическое назначение VLAN

  - Поддержка локальной базы/RADIUS-сервера

  - Управление доступом на основе порта

  - Управление доступом на основе узла

  - Поддержка EAP, TLS, TTLS, PEAP

• RADIUS-сервер с поддержкой протокола Pv4/IPv6

• Guest VLAN

• Trusted Host

  - Поддержка IPv4/v6

  - Trusted host для Telnet, HTTP, HTTPS, SSH, Ping

Управление

• Web-интерфейс

• Интерфейс командной строки (CLI)

• Telnet-сервер

• TFTP-клиент

• Настраиваемый интерфейс MDI/MDIX

• SNMP

  - Поддержка v1/v2c/v3

• SNMP Trap

• Мастер установки Smart Wizard

• LLDP

• LLDP-MED

• ICMP v4

• DHCP Relay

• DHCP Auto-image

• Системный журнал

• BootP/DHCP-клиент

• SNTP

• ICMP v6

• IPv4/v6 Dual Stack

• DHCP Auto Configuration

• RMON v1/v2

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигурации

• DNS-клиент

Технология Green V3.0

• Экономия электроэнергии за счет:

  - Определения статуса соединения

  - Выключения индикаторов

  - Использования спящего режима

  - Выключения портов

Стандарты MIB/RFC

• RFC 783/1350 TFTP Client

• RFC 951/1542/2131 BootP/DHCP Client

• RFC 1213 MIB II

• RFC 1215 MIB Traps Convention

• RFC 3612 Power-Ethernet MIB

• RFC 3418 SNMPv2-MIB

• RFC 2863 Interface Group MIB

• RFC 3635 Ethernet-Like MIB

• RFC 4293 IP-MIB

• RFC 2819 RMON v1

• RFC 4502 RMON2-MIB

• RFC 4188 Bridge MIB

• RFC 4363(6) P-Bridge-MIB

• RFC 4363(7) Q-Bridge-MIB

• RFC 4668 RADIUS Authentication Client MIB

• RFC 4292 IP Forward MIB

• RFC 4836 MAU MIB

• RFC 4133 Entity MIB

• RFC 4560(80) PING-MIB

• RFC 4560(81) Traceroute-MIB

• RFC 3411 SNMP-Framework-MIB

• RFC 3414 SNMP-User-Based-MIB

• RFC 3412 SNMP-MPD-MIB

• RFC 3413(12) SNMP-Target-MIB

• RFC 3413(13) SNMP-Notification-MIB

• RFC 3415 SNMP-View-Based-ACM-MIB

• RFC 3584 SNMP-Community-MIB

• D-Link Private MIBs

• LLDP MIB

• Zone Defense MIB

Физические параметры

Размеры (Д x Ш x В)

• 441 x 209,5 x 44 мм

Вес

• 3,07 кг

Условия эксплуатации

Питание

• От 100 до 240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 90 Вт (100 В / 60 Гц)

• 87,3 Вт (240 В / 60 Гц)

Потребляемая мощность в режиме ожидания

• 33,3 Вт (100 В / 60 Гц)

• 33 Вт (240 В / 60 Гц)

Тепловыделение

• 298,4 БТЕ/час (100 В)

• 290,9 БТЕ/час (240 В)

MTBF (часы)

• 572 820

Уровень шума

• При низкой скорости вентилятора: 40 дБ

• При высокой скорости вентилятора: 51,9 дБ

Система вентиляции

• 2 вентилятора Smart

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -20 до 70 °C

Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата

Комплект поставки

• Коммутатор DXS-1210-28T

• Кабель питания

• Фиксатор для кабеля питания

• Консольный кабель с разъемом RJ-45

• 4 резиновые ножки

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• Краткое руководство по установке

Прочее

Сертификаты

• CE Class A

• FCC Class A

• VCCI Class A

• IC

• BSMI

Безопасность

• UL

• CB

• BSMI
