D-Link DXS-3400-24SC-SE-LIC Лицензия DXS-3400-24SC, обновление ПО Standard Image (SI) до Enhanced Image (EI)
Лицензия DXS-3400-24SC, обновление ПО Standard Image (SI) до Enhanced Image (EI) Standard Image to Enhanced Image License for DXS-3400-24SC
Купить по низким ценам D-Link DXS-3400-24SC-SE-LIC
Описание D-Link DXS-3400-24SC-SE-LIC

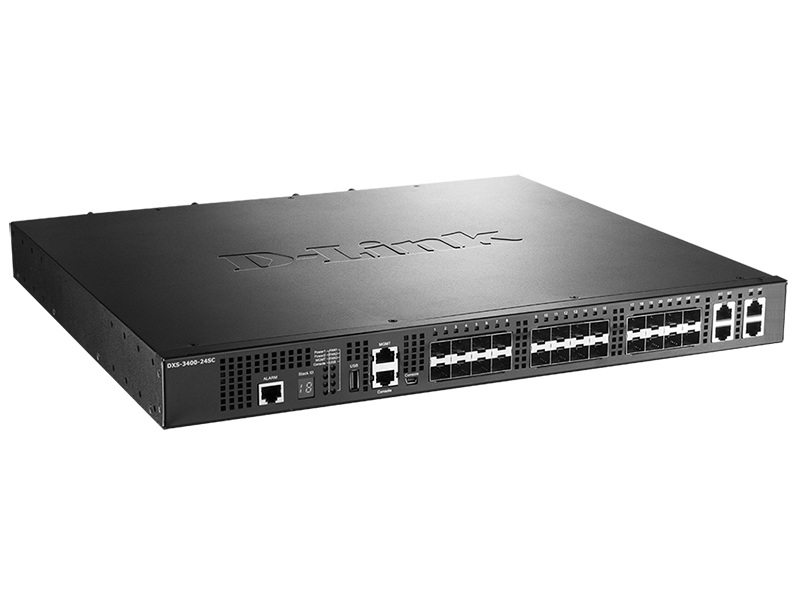

Управляемый коммутатор DXS-3400-24SC является новым компактным высокопроизводительным устройством, осуществляющим коммутацию и маршрутизацию трафика с низким уровнем задержки на скорости до 10 Гбит/с. Высота в 1U и высокая плотность портов делают коммутатор DXS-3400-24SC удобным для использования на уровне агрегации в студенческих городках и на предприятиях. Коммутатор оснащен 20 портами 10G SFP+ и 4 комбо-портами 10GBase-T/SFP+, что делает его подходящим для работы в дата-центре, а также на уровнях распределения и ядра в корпоративных сетях.
Высокая доступность и гибкость

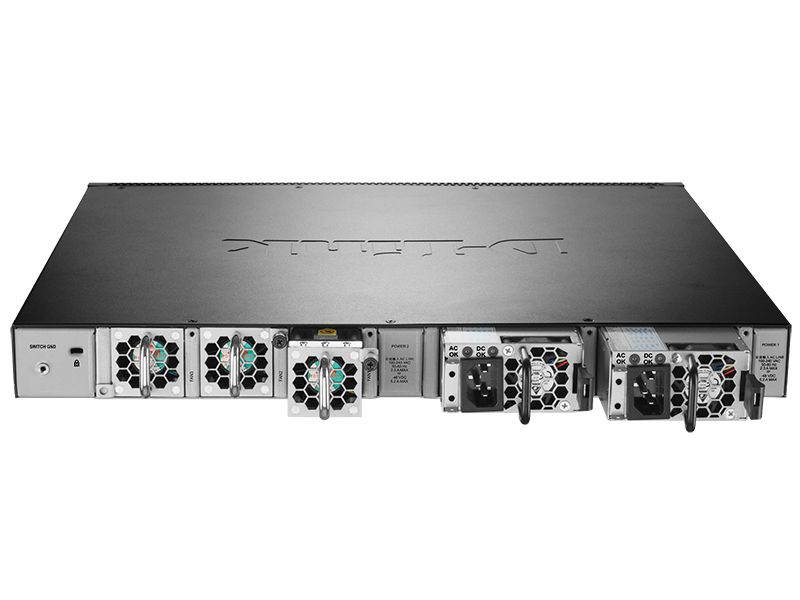

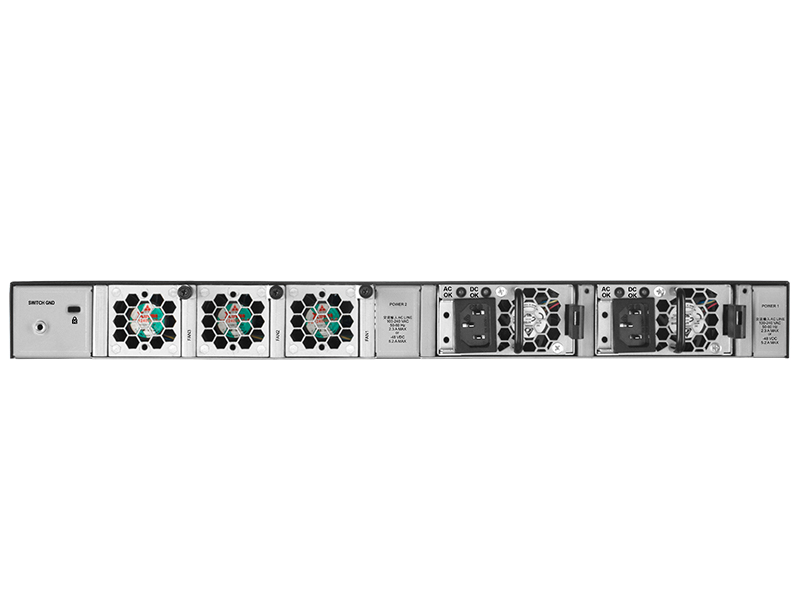

Коммутатор DXS-3400-24SС имеет модульную схему вентиляторов и питания. Возможность «горячей» замены означает, что вентилятор и источник питания могут быть заменены без остановки работы коммутатора. Физическое и виртуальное стекирование позволяет управлять коммутаторами с одного IP-адреса и обеспечивать резервирование подключенным устройствам. Функция Switch Resource Management (SRM) предоставляет пользователям возможность оптимизировать распределение ресурсов коммутатора для решения различных сетевых задач.
Универсальное программное обеспечение
Комплект поставки коммутатора DXS-3400-24SC включает программное обеспечение с широким набором функций, удовлетворяющим потребности малого и среднего бизнеса, больших корпораций и пользователей в студенческих городках. Коммутатор поддерживает широкий набор функций второго и третьего уровня, таких как VLAN, маршрутизация между VLAN, обработка Multicast-трафика, Quality of Service (QoS), Virtual Router Redundancy Protocol (VRRP), Routing Information Protocol (RIP) v1/2, Next Generation RIP (RIPing) и функции безопасности. Управление коммутатором DXS-3400-24SC может осуществляться с помощью Web-интерфейса и интерфейса командной строки CLI.
Ethernet без потери данных
Data Center Bridging (DCB) является обязательной установкой расширений Ethernet для сетевой работы в дата-центрах. Коммутатор DXS-3400-24SC поддерживает несколько главных компонентов DCB, таких как IEEE 802.1Qbb, IEEE 802.1Qaz и IEEE 802.1Qau. IEEE 802.1Qbb (Контроль потока на основе приоритетов) обеспечивает контроль потока для нивелирования потерь данных во время сетевой перегрузки. IEEE 802.1Qaz (Выбор расширенной передачи) управляет распределением ширины полосы пропускания среди различных классов трафика. IEEE 802.1Qau (Уведомление о перегрузке) обеспечивает управление перегрузкой для потоков данных внутри сетевых доменов в целях предотвращения перегрузки. Коммутатор DXS-3400-24SC также поддерживает коммутацию без буферизации пакетов, которая сокращает время задержки при передаче данных в сети.
Экономия электроэнергии
Коммутатор DXS-3400-24SC оснащен встроенными интеллектуальными вентиляторами, внутренними термодатчиками, контролирующими изменение температуры и реагирующими соответственно на использование различной скорости вентиляторов при разных температурах. При низких температурах скорость вентиляторов снижается, что сокращает потребление энергии и снижает уровень шума.
Характеристики
Аппаратное обеспечение | |
Процессор | • 1,2 ГГц |
Оперативная память | • 512 МБ |
Flash-память | • 128 МБ |

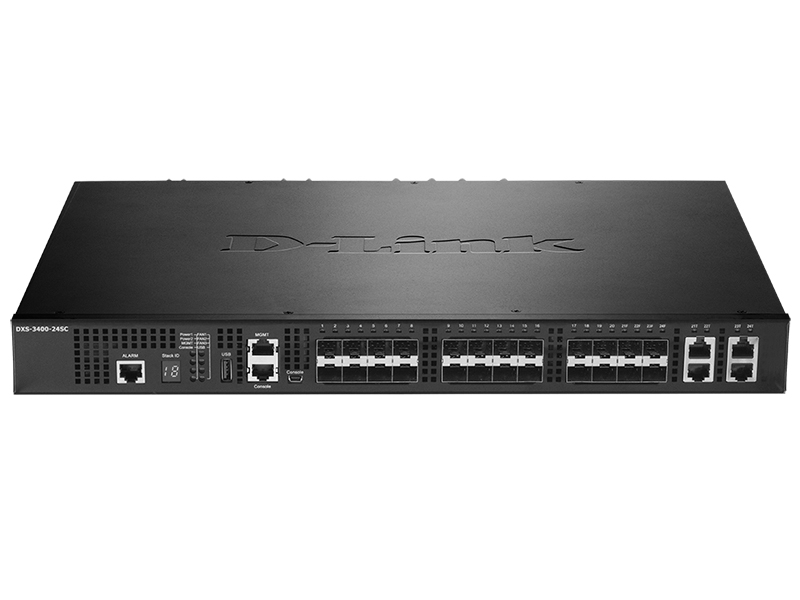

Интерфейсы | • 20 портов 10G SFP+ • 4 комбо-порта 10GBase-T/SFP+ |
Консольный порт | • Консольный порт с разъемом RJ-45 и консольный порт Mini-USB для управления CLI (out-of-band) |
Порт управления | • Порт 10/100/1000 Base-T с разъемом RJ-45 для управления IP |
USB-порт | • Порт USB 2.0 Type-A |
Alarm-порт | • Порт RJ-45 |
Функционал | |
Стандарты и функции | • IEEE 802.3 10Base-T (медная витая пара) • IEEE 802.3u 100Base-TX (медная витая пара) • IEEE 802.3ab 1000Base-T (медная витая пара) • IEEE 802.3an 10GBase-T • IEEE 802.3az Energy Efficient Ethernet • Автоматическое согласование скорости и режима дуплекса • Управление потоком IEEE 802.3x • IEEE 802.3z 1000Base-X • IEEE802.3ae 10G SFP+ • Автоматическое определение MDI/MDIX на всех медных портах |
Дуплексный режим | • Полу-/полный дуплекс для скорости 10/100 Мбит/с • Полный дуплекс для скорости 1000 Мбит/с |
Производительность | |
Коммутационная матрица | • 480 Гбит/с |
Метод коммутации | • Store-and-forward |
Макс. скорость передачи пакетов | • 357,12 Mpps |
Буфер пакетов | • 4 МБ |
Таблица МАС-адресов | • До 48 К |
Программное обеспечение | |
Стекирование | • Физическое стекирование - Полоса пропускания: до 80 Гбит/с - До 4 устройств в стеке - Кольцевая/линейная топология • Виртуальное стекирование - D-Link Single IP Management - До 32 устройств в виртуальном стеке |
Функции уровня 2 | • Таблица МАС-адресов - До 48 К • Управление потоком - Управление потоком 802.3х в режиме полного дуплекса - Back pressure в режиме полудуплекса - Предотвращение блокировок HOL • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP - Root Guard - Loop Guard - BPDU Filtering - BPDU Restriction • Jumbo-фрейм - До 12 КБ • 802.1AX Link Aggregation - Макс. 32 группы на устройство/8 портов на группу • ERPS (Ethernet Ring Protection Switching) • Зеркалирование портов - One-to-One, Many-to-One - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях - Поддержка 4 групп зеркалирования • Зеркалирование потоков - Поддержка зеркалирования для входящего трафика • Зеркалирование VLAN • RSPAN • Туннелирование протокола уровня 2 • Loopback Detection (LBD) • iSCSI Awareness |
Многоадресная рассылка уровня 2 | • MLD Snooping - MLD Snooping v1/v2/v2 awareness - Поддержка до 256 групп - MLD Snooping Fast Leave на основе узла - Поддержка 64 статических многоадресных групп - Поддержка MLD Snooping Querier - MLD Snooping на VLAN • IGMP Snooping - IGMP Snooping v1/v2/v3/v3 awareness - Поддержка до 512 IGMP-групп - IGMP Snooping Fast Leave на основе узла - IGMP Authentication - IGMP Accounting - Поддержка до 64 статических многоадресных групп - Поддержка IGMP Snooping Querier - IGMP Snooping на VLAN - Data driven learning - Report suppression - L2 Multicast Filtering • PIM Snooping |
Функции уровня 3 | • ARP - 1K ARP-записей - 512 статических ARP - Поддержка Gratuitous ARP - ARP Proxy • Интерфейс IP - Поддержка 256 интерфейсов • Интерфейс Loopback • IPv6 Neighbor Discovery (ND) • UDP Helper • Туннелирование IPv6 - Статическое - ISATAP - GRE - 6to4 • IGMP Proxy Reporting • MLD Proxy Reporting • VRRP |
Маршрутизация уровня 3 | • Статическая маршрутизация - Макс. кол-во записей статических маршрутов IPv4: 256 - Макс. кол-во записей статических маршрутов IPv6: 128 - Поддержка перераспределения маршрутов - Поддержка secondary route • Поддержка 4096 аппаратных записей маршрутизации по IPv4/IPv6 - Макс. кол-во записей IPv4: 4096 - Макс. кол-во записей IPv6: 1024 • Поддержка 32 К аппаратных записей передачи третьего уровня по IPv4/IPv6 - Макс. кол-во записей IPv4: 32 К - Макс. кол-во записей IPv6: 16 К • Маршрут по умолчанию • Policy-based Route (PBR) • Null Route • Bidirectional Forwarding Detection (BFD) • RIP - RIP v1/v2 - RIPng1 • Graceful Restart (GR) Helper • Route Preference • Перераспределение маршрутов |
VLAN | • 802.1Q • 802.1v • Double VLAN (Q-in-Q) - Q-in-Q на основе порта - Selective Q-in-Q • VLAN Translation • VLAN на основе порта • VLAN на основе МАС-адреса • VLAN на основе подсети • Private VLAN • Группы VLAN - До 4 К статических VLAN-групп - Макс. VID: 4094 • ISM VLAN (Multicast VLAN) • Voice VLAN • Auto Surveillance VLAN • VLAN Trunking • GVRP - До 4096 динамических VLAN-групп |
AAA | • Аутентификация 802.1Х - Поддержка локальной базы/RADIUS-сервера - Управление доступом на основе порта - Управление доступом на основе узла - Назначение политики Identity-driven - Динамическое назначение VLAN - Назначение QoS - Назначение ACL • Управление доступом на основе Web (WAC) - Поддержка локальной базы/RADIUS-сервера - Управление доступом на основе порта - Управление доступом на основе узла - Назначение политики Identity-driven - Динамическое назначение VLAN - Назначение QoS - Назначение ACL • Управление доступом на основе МАС-адреса (МАС) - Поддержка локальной базы/RADIUS-сервера - Управление доступом на основе порта - Управление доступом на основе узла - Назначение политики Identity-driven - Динамическое назначение VLAN - Назначение QoS - Назначение ACL • Compound Authentication • Microsoft NAP (IPv4/IPv6) - Поддержка 802.1Х NAP - Поддержка DHCP NAP • Аутентификация на основе RADIUS и TACACS+ • Authentication Database Failover • Guest VLAN: - 802.1X - MAC - Compound Authentication • RADIUS и TACACS+ аутентификация • Trusted host (IPv4/IPv6) |
Качество обслуживания (QoS) | • 802.1p Quality of Service • 8 очередей на порт • Механизм обработки очередей: - Strict - Weighted Round Robin (WRR) - Strict + WRR - Weighted Deficit Round Robin (WDRR) • Управление полосой пропускания - На основе порта (входящее/исходящее, с мин. значением 64 Кбит/с) - На основе потока (входящее/исходящее, с мин. значением 64 Кбит/с) - Управление полосой пропускания по очереди (с мин. значением 64 Кбит/с) • Поддержка следующих действий - Приоритетное тегирование 802.1p - Тегирование TOS/DSCP - Управление полосой пропускания - Гарантированная полоса пропускания (CIR) • QoS на основе - Очередей приоритетов 802.1p - DSCP - IP-адреса - МАС-адреса - VLAN - Класса трафика IPv6 - Метки потока IPv6 - Порта TCP/UDP - Порта коммутатора - Ether Type - Предпочтения ToS/IP - Типа протокола • Три цвета маркировки - Two Rate Color Marker (trTCM) - Single Rate Three Color Marker (srTCM) • Контроль перегрузки - WRED |
Data Center Bridging (DCB) | • 802.1Qbb Priority-based Flow Control (PFC) • 802.1Qaz Enhanced Transmission Selection (ETS) • 802.1Qau Congestion Notification (CN) |
Списки управления доступом (ACL) | • ACL на основе: - Очередей приоритетов 802.1p - VLAN - MAC-адреса - Ether Type - IP-адреса - DSCP - Типа протокола - Номера TCP/UDP-порта - Класса IPv6-трафика - Метки потока IPv6 • Макс. кол-во записей ACL: - Входящих: - IPv4: 1792 - IPv6: 448 - Исходящих: - IPv4: 512 - IPv6: 256 - Карта доступа VLAN 3 K • ACL с временным критерием • CPU Interface Filtering |
Безопасность | • Port Security - Поддержка до 12К MAC-адресов на порт • Защита от широковещательного/ многоадресного/одноадресного шторма • D-Link Safeguard Engine • DHCP Server Screening (IPv4/IPv6) • Привязка IP-MAC-Port Binding - Strict - Loose • Dynamic ARP Inspection • IP Source Guard • DHCP Snooping (IPv4/IPv6) • DHCPv6 Guard • IPv6 Route Advertisement (RA) Guard • IPv6 ND Inspection • Предотвращение атак ARP Spoofing - Макс. кол-во записей: 64 • Duplicate Address Detection (DAD) • Фильтрация пакетов управления уровня 31 • Сегментация трафика • SSL - Поддержка v1/v2/v3 - Поддержка доступа IPv4/IPv6 • SSH - Поддержка SSH v2 - Поддержка доступа IPv4/v6 • Предотвращение атак BPDU • Предотвращение атак DOS |
OAM | • Функция диагностики кабеля • 802.3ah Ethernet Link OAM • D-Link Unidirectional Link Detection (DULD) • Dying Gasp • 802.1ag Управление ошибками соединения (CFM) • Y.1731 OAM • Optical Transceiver Digital Diagnostic Monitoring (DDM) |
Управление | • Web-интерфейс • Интерфейс командной строки CLI • Telnet-сервер • Telnet-клиент • TFTP-сервер • TFTP-клиент • FTP-клиент • Защищенный FTP (SFTP) сервер • Мониторинг трафика • SNMP v1/v2c/v3 • SNMP Trap • Системный журнал • DHCP-клиент • DHCP-сервер • DHCPv4/v6 Relay Options 60, 61, 82 • DHCPv4/v6 Local Relay • Поддержка нескольких копий ПО (Multiple Image) • Поддержка нескольких копий конфигураций (Multiple Configuration) • Файловая система Flash • DNS-клиент • DNS-Relay • Мониторинг CPU • Настройка MTU • ICMP Tools - Ping - Traceroute • LLDP & LLDP-MED • D-Link Discover Protocol (DDP) • SMTP • DHCP Auto Configuration • NTP • RCP (Remote Copy Protocol) • RMONv1 • RMONv2 • Trusted Host • Восстановление пароля • Шифрование пароля • Команды отладки • sFlow • Switch Resource Management (SRM) • Microsoft NLB1 (Балансировка нагрузки сети) • Openflow v1.32 |
| Функции Enhanced Image (EI) | |
| Функции 3 уровня | • Туннелирование IPv6 - Статическое - ISATAP - GRE - 6to4 |
| Маршрутизация 3 уровня | • BFD (Bidirectional Forwarding Detection) - OSPF • Route Redistribution • OSPF v2/v3 - Макс. количество OSPF areas: 16 - Stub area - NSSA area для OSPF v2 - Пассивный интерфейс - Text/MD5 Authentication для OSPF v2 |
| Многоадресная рассылка 3 уровня | • IGMP v1/v2/v3 • MLD v1/v2 • IGMP/MLD Proxy • DVMRP v3 • PIM-DM/SM/SSM/SDM • SSM Mapping для IPv4/IPv6 • Multicast Source Discovery Protocol (MSDP) |
Стандарты | |
Стандарты MIB/RFC | • MIB Structure: RFC1065, RFC1066, RFC1155, RFC1156, RFC2578 • Concise MIB Definitions: RFC1212 • MIBII: RFC1213 • MIB Traps Convention: RFC1215 • Bridge MIB: RFC1493, RFC4188 • SNMP MIB: RFC1157, RFC2571, RFC2572, RFC2573, RFC2574, RFC2575, RFC2576 • SNMPv2 MIB: RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, RFC1907, RFC1908, RFC2578, RFC3418, RFC3636 • RMON MIB: RFC271, RFC1757, RFC2819 • RMONv2 MIB: RFC2021 • Ether-like MIB: RFC1398, RFC1643, RFC1650, RFC2358, RFC2665, RFC3635 • 802.3 MAU MIB: RFC2668 • 802.1p MIB: RFC2674, RFC4363 • Interface Group MIB: RFC2863 • RADIUS Authentication Client MIB: RFC2618 • MIB for TCP: RFC4022 • MIB for UDP: RFC4113 • MIB for Diffserv.: RFC3298 • RADIUS Accounting Client MIB: RFC2620 • Ping & TRACEROUTE MIB: RFC2925 • Running configuration writes and backup (D-Link MIB) • TFTP uploads and downloads (D-Link MIB) • Trap MIB (D-Link MIB) • IPv6 MIB: RFC2465 • ICMPv6 MIB: RFC2466 • Entity MIB: RFC2737 • VRRP MIB: RFC2787 • RIPv2 MIB: RFC1724 • IPv4 Multicast Routing MIB: RFC5132, RFC2932 • IP Forwarding Table MIB: RFC4292 • IPv6 SNMP Mgmt Interface MIB: RFC4293 • DDM MIB (D-Link MIB) • Private MIB (D-Link MIB) • DIFFSERV MIB (D-Link MIB) • MIB for D-Link Zone Defense (D-Link MIB) • IP: RFC791 • UDP: RFC768 • TCP: RFC793 • ICMPv4: RFC792 • ICMPv6: RFC2463, RFC4443 • Extended ICMP to Support Multi-Part Messages: RFC4884 • ARP: RFC826 • CIDR: RFC1338, RFC1519 • Definition of the DS Field in the IPv4 and IPv6 Headers: RFC2474, RFC3168, RFC3260 • Extensible Authentication Protocol (EAP): RFC1321, RFC2284, RFC2865, RFC2716, RFC1759, RFC3580, RFC3748 • SNMP Framework: RFC2571 • SNMP Message Processing and Dispatching: RFC2572 • SNMP Applications: RFC2573 • User-based Security Model for SNMPv3: RFC2574 • Expedited Forwarding PHB (Per-Hop Behavior): RFC3246 • Supplemental Information for the New Definition of the EF PHB (Expedited Forwarding Per-Hop Behavior): RFC3247 • DNS extension support for IPv6: RFC1886 • Path MTU Discovery for IPv6: RFC1981 • IPv6: RFC2460 • Neighbor Discovery for IPv6: RFC2461, RFC4861 • IPv6 Stateless Address Auto-configuration: RFC2462, RFC4862 • IPv6 over Ethernet and definition: RFC2464 • Dual Stack Hosts using the “Bump-In-the-Stack” Technology: RFC2767 • IPv6 Addressing Architecture: RFC3513, RFC4291 • IPv4/IPv6 dual stack function: RFC2893, RFC4213 • Default Address Selection for Internet Protocol version 6: RFC3484 • IP-IP tunnel: IP Encapsulation within IP: RFC2003 • IP-IP tunnel:Allow MTU = 1500 or 1520: RFC1191 • L2 distributed tunnel – CAPWAP Encapsulation: RFC5415 |
Физические параметры | |
Размеры (Д x Ш x В) | • 441 х 380 х 44 мм |
Вес | • 7,45 кг (с 2 блоками питания и 3 FAN модулями) • 6,5 кг (с 1 блоком питания и 3 FAN модулями) • 5,1 кг (без блока питания и FAN модулей) |
Условия эксплуатации | |
Питание на входе | • 100-240 В, 50/60 Гц, 2 А |
Совместимые источники питания | • DXS-PWR300AC • DXS-PWR300DC • DXS-3600-PWR-FB • DXS-3600-PWRDC-FB |
Макс. потребляемая мощность | • 118,6 Вт |
Потребляемая мощность в режиме ожидания | • 64,8 Вт |
Макс. тепловыделение | • 388,399 БТЕ/час |
MTBF (часы) | • 144 437,74 |
Уровень шума | • При высокой скорости вентилятора: 55,1 дБ • При низкой скорости вентилятора: 43,3 дБ |
Температура | • Рабочая: от -5 до 50 °С • Хранения: от -40 до 70 °С |
Влажность | • При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата |
Комплект поставки | |
• Коммутатор DXS-3400-24SC • Кабель питания • Консольный кабель Mini-USB • Консольный кабель • 1 источник питания AC • 3 вентилятора • 2 крепежных кронштейна для установки в 19-дюймовую стойку • Комплект для монтажа • 4 резиновые ножки • Краткое руководство по установке | |
Совместимое оборудование | |
Вентиляторы | • DXS-FAN100 |
SFP трансиверы | • DGS-712 • DEM-302S-LX • DEM-310GT • DEM-311GT • DEM-312GT2 • DEM-314GT • DEM-315GT • DEM-302S-BXD • DEM-302S-BXU • DEM-330T • DEM-330R • DEM-331T • DEM-331R |
SFP+ трансиверы | • DEM-431XT • DEM-432XT • DEM-433XT • DEM-434XT • DEM-435XT • DEM-436XT-BXD • DEM-436XT-BXU • DEM-X10CS-1271 • DEM-X10CS-1291 • DEM-X10CS-1311 • DEM-X10CS-1331 • DEM-X40CS-1471 • DEM-X40CS-1491 • DEM-X40CS-1511 • DEM-X40CS-1571 |
Кабели 10G SFP+ | • DEM-CB100S • DEM-CB300S |
Прочее | |
Сертификаты | • CE • FCC • C-Tick • VCCI • BSMI • CCC |
Безопасность | • cUL • CB • CE • CCC • BSMI |
1 Данная функция будет реализована в версии ПО R2.
2 Функция Openflow будет реализована в следующей версии ПО.
