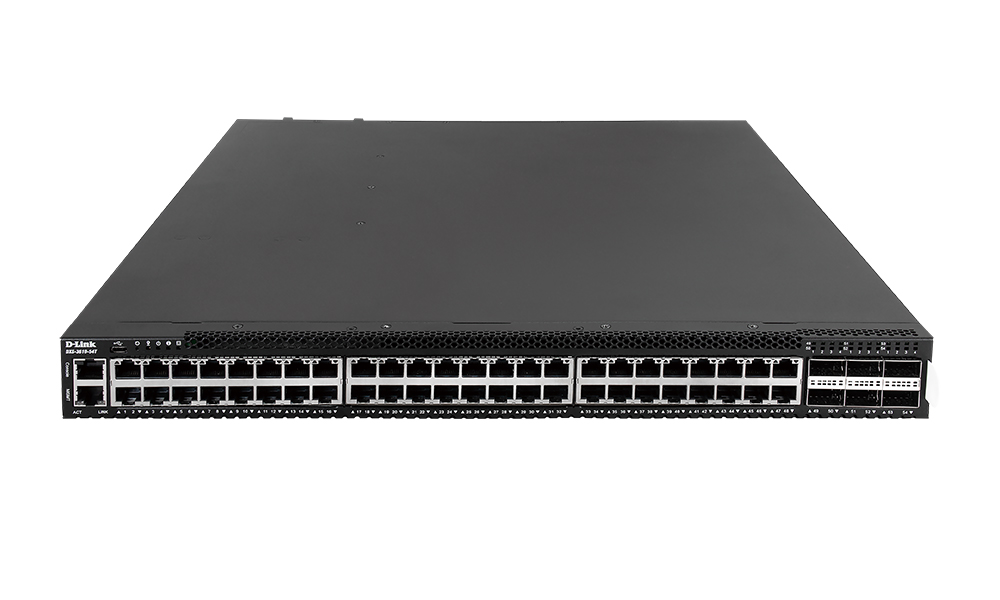

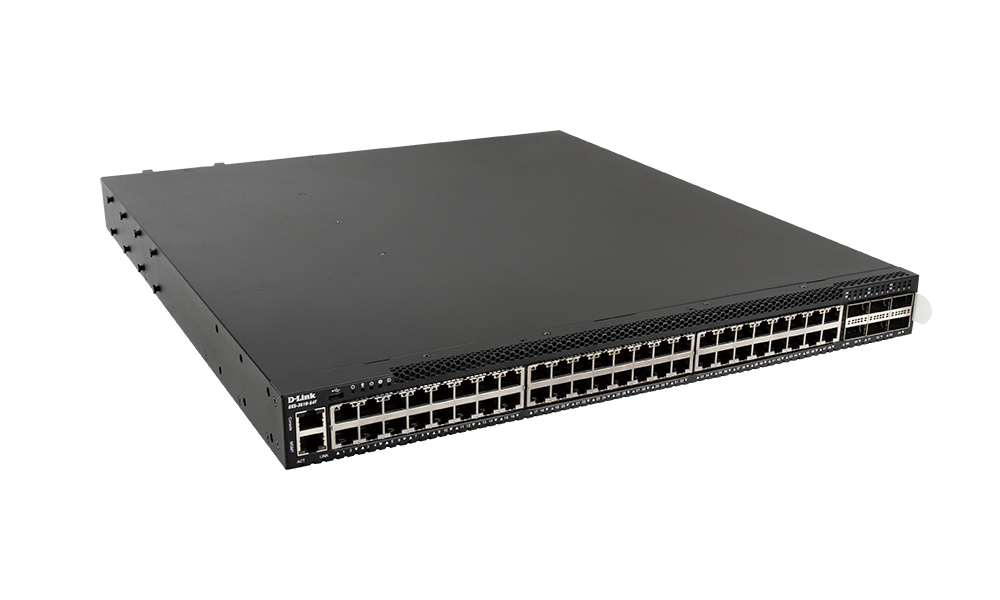

D-Link DXS-3610-54T/*SI Управляемый L3 коммутатор, стек, 48х10GBase-T, 6х100GBase-X QSFP28, ПО SI

Аппаратное обеспечение

Оперативная память

• 8 ГБ

Flash-память

• 32 ГБ

Интерфейсы

• 48 портов 10GBase-T

• 6 портов 100GBase-X QSFP28

Консольный порт

• Порт с разъемом RJ-45 для управления CLI (out-of-band)

Порт управления

• Порт 10/100/1000Base-T с разъемом RJ-45 для удаленного управления (out-of-band)

USB-порт

• Порт Micro USB 2.0

Размер

• Установка в 19-дюймовую стойку, высота 1U

Производительность

Коммутационная матрица

• 2,16 Тбит/с

Макс. скорость перенаправления

64-байтных пакетов

• 1 607,04 Mpps

Буфер пакетов

• 32 МБ

Размер таблицы

MAC-адресов¹

• До 288K записей

Размер таблицы маршрутизации IPv4¹

• До 32K записей

Размер таблицы маршрутизации IPv6¹

• До 16K записей

Размер таблицы коммутации L3 IPv4¹

• До 144K записей

Размер таблицы коммутации L3 IPv6¹

• До 144K записей

Jumbo-фрейм

• 9 216 байт

Программное обеспечение Standard Image (SI)

Стекирование

• Виртуальное стекирование

  - До 32 устройств в виртуальном стеке

  - D-Link Single IP Management

• Физическое стекирование

  - Полоса пропускания: до 1200 Гбит/с

  - До 12 устройств в стеке

  - Кольцевая/линейная топология

Функции уровня 2

• Таблица МАС-адресов

  - До 288К записей¹

• Управление потоком

  - Управление потоком 802.3х в режиме полного дуплекса

  - Back pressure в режиме полудуплекса

  - Предотвращение блокировок HOL

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

  - Root Restriction

• Jumbo-фрейм: до 9216 байт

• Multi-Chassis Link Aggregation Group (MLAG)

• 802.1AX Link Aggregation

  - Макс. 32 группы на устройство, 12 портов на группу

• ERPS (Ethernet Ring Protection Switching)

• Зеркалирование портов

  - One-to-One, Many-to-One

  - Поддержка зеркалирования для входящего/исходящего/трафика или в обоих направлениях

  - 4 группы зеркалирования

• Зеркалирование потоков

  - One-to-One, Many-to-One

  - Поддержка зеркалирования для входящего трафика

  - 4 группы зеркалирования

• RSPAN

• Loopback Detection

• Туннелирование протокола уровня 2

Многоадресная рассылка уровня 2

• Фильтрация многоадресных рассылок уровня 2

  - Перенаправление всех групп

  - Перенаправление всех незарегистрированных групп

  - Фильтрация всех незарегистрированных групп

• MLD Snooping

  - MLD Snooping v1/v2

  - Поддержка до 8K групп

  - MLD Snooping Fast Leave на основе узла

• IGMP Snooping

  - IGMP Snooping v1/v2/v3

  - Поддержка до 16K IGMP-групп

  - Поддержка до 1K статических многоадресных групп

  - IGMP на VLAN

  - IGMP Snooping Fast Leave на основе узла

• PIM Snooping

Функции уровня 3

• ARP

  - 512 статических ARP

  - Поддержка Gratuitous ARP

• Туннелирование IPv6

  - Статическое

  - ISATAP

  - GRE

  - 6to4

• Интерфейс IP

  - Поддержка 256 интерфейсов

• Интерфейс Loopback

• IPv6 Neighbor Discovery (ND)

• IP Helper

Маршрутизация уровня 3

• Статическая маршрутизация

  - Макс. кол-во записей IPv4: 1K

  - Макс. кол-во записей IPv6: 512

  - Поддержка вторичного маршрута

  - Поддержка равной/весовой стоимости многопутевого маршрута

• Маршрутизация по умолчанию

• Поддержка аппаратных записей маршрутизации по IPv4/IPv6

  - Макс. кол-во записей IPv4: 32K

  - Макс. кол-во записей IPv6: 16K

• Поддержка записей коммутации L3 по IPv4/IPv6

  - Макс. кол-во записей IPv4: 144K¹

  - Макс. кол-во записей IPv6: 144K¹

• Route Redistribution

  - Маршрут по умолчанию

  - Статическая маршрутизация

• Graceful Restart (GR) Helper

• Policy Based Route

• Bidirectional Forwarding Detection (BFD)

  - Статическая маршрутизация IPv4/v6

  - RIP/RIPng

  - Поддержка OSPF

  - Поддержка VRRP

• OSPF

  - OSPF v2/v3

  - Статическая маршрутизация IPv4

  - OSPF Passive Interface

  - OSPF Equal Cost Route

• RIP

  - RIP v1/v2

  - RIPng

• VRRP v2/v3

VLAN

• 802.1Q

• 802.1v VLAN на основе протоколов

• Double VLAN (Q-in-Q)

  - Q-in-Q на основе порта

  - Selective Q-in-Q

• VLAN на основе портов

• VLAN на основе МАС-адресов

• VLAN на основе подсетей

• Private VLAN

• Группы VLAN

  - Макс. 4K статических групп VLAN

  - Макс. VID: 4094

• GVRP

  - До 4K динамических групп VLAN

• VLAN Translation

• ISM VLAN (Multicast VLAN)

• Super VLAN

• VLAN Trunking

AAA

• Аутентификация 802.1Х

  - Управление доступом на основе порта

  - Управление доступом на основе узла

  - Динамическое назначение VLAN

  - Назначение политики Identity-driven (VLAN/ACL/QoS)

• Управление доступом на основе Web (WAC)

  - Управление доступом на основе порта

  - Управление доступом на основе узла

  - Динамическое назначение VLAN

  - Назначение политики Identity-driven (VLAN/ACL/QoS)

• Управление доступом на основе МАС-адреса (МАС)

  - Управление доступом на основе порта

  - Управление доступом на основе узла

  - Динамическое назначение VLAN

  - Назначение политики Identity-driven (VLAN/ACL/QoS)

• Guest VLAN

• Compound Authentication

• Microsoft NAP

  - Поддержка 802.1Х NAP

  - Поддержка DHCP NAP

• Аутентификация на основе RADIUS и TACACS+

• Authentication Database Failover

• Trusted host

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Обработка очередей:

  - Strict

  - Weighted Round Robin (WRR)

  - Strict + WRR

  - Round Robin (RR)

  - Weighted Deficit Round Robin (WDRR)

• QoS на основе:

  - Очередей приоритетов 802.1p

  - DSCP

  - IP-адреса

  - МАС-адреса

  - VLAN

  - Класса трафика IPv6

  - Метки потока IPv6

  - Порта TCP/UDP

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)

  - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)

  - Управление полосой пропускания по очереди (с мин. значением 8 Кбит/с)

• Три цвета маркировки

  - trTCM

  - srTCM

• Контроль перегрузки

  - WRED

• Поддержка следующих действий:

  - Метка приоритета 802.1p

  - Метка TOS/DSCP

  - Управление полосой пропускания

  - Гарантированная полоса пропускания (CIR)

Списки управления доступом (ACL)

• ACL на основе:

  - Приоритета 802.1p

  - VLAN

  - MAC-адреса

  - Ether Type

  - IP-адреса

  - DSCP

  - Типа протокола

  - Номера TCP/UDP-порта

  - Класса трафика IPv6

  - Метки потока IPv6

• Макс. кол-во записей ACL:

  - Входящих: 2304

  - Исходящих: 2K

  - Карта доступа VLAN: 3K

• ACL по расписанию

Безопасность

• Port Security

  - Поддержка до 12К MAC-адресов на порт/систему

• Защита от широковещательного/многоадресного/одноадресного шторма

• D-Link Safeguard Engine

• DHCP Server Screening

• Привязка IP-MAC-Port Binding (IMPB)

• Проверка пакетов ARP

• IP Source Guard

• DHCP Snooping

• IPv6 Snooping

• DHCPv6 Guard

• IPv6 Route Advertisement (RA) Guard

• IPv6 ND Inspection

• Предотвращение атак ARP Spoofing

  - Макс. кол-во записей: 64

• Сегментация трафика

• SSL

  - Поддержка доступа IPv4/IPv6

  - Поддержка TLS 1.2

• SSH

  - Поддержка SSH v2

  - Поддержка доступа IPv4/IPv6

• Предотвращение атак BPDU

• Предотвращение атак DOS

Управление

• Web-интерфейс

• Интерфейс командной строки (CLI)

• Telnet-сервер/клиент

• TFTP-сервер

• FTP-клиент

• Мониторинг трафика

• SNMP

  - SNMP v1/v2c/v3

• SNMP Trap

• Системный журнал

• DHCP-клиент

• DHCP-сервер

• DHCPv4/v6 Relay Options 12, 60, 61, 82

• Поддержка нескольких копий конфигураций (Multiple Configuration)

• Файловая система Flash

• Microsoft^® Network Load Balancing (NLB)

• Switch Resource Management (SRM)

• sFlow

• DNS Resolver

• Мониторинг CPU

• Настройка MTU

• Traceroute и Ping

• LLDP/LLDP-MED

• DNS Relay

• SMTP

• DHCP Auto Configuration

• SNTP

• RCP (Remote Copy Protocol)

• RMONv1

• RMONv2

• Trusted Host

• Шифрование пароля

• Команды отладки

• IPv6 Stateless Address Auto-configuration (SLAAC)

• D-Link Discover Protocol (DDP)

• D-Link License Management System (DLMS)

• OpenFlow v1.3

Функции Enhanced Image (EI)

Многоадресная рассылка уровня 3

• Размер таблицы многоадресной рассылки: 16K²

• IGMP v1, v2c, v3

• PIM-SM IPv4/IPv6

• PIM-DM

• Multicast Source Discovery Protocol (MSDP)

• Режим PIM-Sparse-Dense

• PIM-SSM

• DVMRP v3

• MLD v1/v2

MPLS

• Label Distribution Protocol (LDP)

• Penultimate Hop Popping (PHP)

• Virtual Private Wire Service (VPWS)

• Virtual Private LAN Service (VPLS)

• BGP/MPLS VPN

  - Многопротокольные расширения для BGP4

  - Virtual Routing Forwarding (VRF)

• LSP MPLS Ping/Traceroute

• VCCV Ping/Traceroute

VPN уровня 3

• MPLS/BGP L3 VPN

• MP-BGP

• Приложение VRF aware

Маршрутизация уровня 3

• BGP v4/v4+

• IS-IS

• IS-ISv6

• VRF Lite

  - BGPv4

  - OSPFv2

  - Статическая маршрутизация IPv4

  - RIPv1/2

• IP Directed Broadcast

• Bidirectional Forwarding Detection (BFD)

  - BGP

Стандарты

Стандарты MIB и RFC

• RFC1213 MIB II

• RFC1907 SNMP v2 MIB

• RFC5519 IGMP v3 MIB

• RFC1724 RIP v2 MIB

• RFC2021 RMONv2 MIB

• RFC1643, RFC2358, RFC2665 Ether-like MIB

• RFC4836 802.3 MAU MIB

• RFC4363 802.1p MIB

• RFC2618 RADIUS Authentication Client MIB

• RFC4292 IP Forwarding Table MIB

• RFC2932 IPv4 Multicast Routing MIB

• RFC2934 PIM MIB for IPv4

• RFC2620 RADIUS Accounting Client MIB

• RFC2925 Traceroute MIB

• RFC2925 Ping MIB

• RFC1850 OSPF MIB

• Private MIB

• RFC1112, RFC2236, RFC3376, RFC4541 IGMP Snooping

• RFC4363 802.1v

• RFC2338 VRRP

• RFC1058, RFC1388, RFC1723, RFC2453, RFC2080 RIP

• RFC1370 Applicability Statement для OSPF

• RFC1765 OSPF Database Overflow

• RFC2328 OSPF v2

• RFC2740 OSPF для IPv6

• RFC3101 OSPF Not-So-Stubby Area (NSSA) option; makes RFC1587 obsolete

• RFC2328 makes RFC2178 obsolete

• RFC2178 makes RFC1583 obsolete

• RFC1771, RFC1997, RFC2439, RFC2796, RFC2842, RFC2918 BGP

• RFC3973 PIM-DM

• RFC5059 PIM-SM

• RFC3569, RFC4601, RFC4608, RFC4607, RFC4604 PIM SSM

• RFC3376 IGMP

• RFC2475 Priority Queue Mapping

• RFC2475, RFC2598 Class of Service (CoS)

• RFC2597, RFC2598 QoS Flow Actions

• RFC2697, RFC2698 Three Color Marker, RFC2093, RFC2904, RFC2095, RFC2906 AAA

• RFC1321, RFC2144, RFC2313, RFC2420, RFC2841, RFC3394 Encryption

• RFC2289 One-Time

• RFC3580 802.1X

• RFC2866 RADIUS Accounting

• RFC2138, RFC2139, RFC2865, RFC2618 RADIUS Author для управления доступом

• RFC1492 TACACS+ Auth для управления доступом

• RFC2068, RFC2616 Web-based GUI

• RFC854 Telnet-сервер

• RFC783, RFC1350 TFTP-клиент

• RFC1157, RFC1901, RFC1908, RFC2570, RFC2574, RFC2575, RFC3411-17 SNMP

• RFC3164 Системный журнал

• RFC2819 RMON v1

• RFC951, RFC1542, RFC2131, RFC3046 BootP/DHCP-клиент

• RFC1769 Настройка времени

• RFC2131 DHCP-сервер

• RFC1191 Настройка MTU

• RFC1065, RFC1066, RFC1155, RFC1156, RFC2578 Структура MIB

• RFC1215 MIB Traps Convention

• RFC4188 Bridge MIB

• RFC1157, RFC2571-2576, RFC3411-3415, RFC3418 SNMP MIB

• RFC1901-1908,RFC1442, RFC2578 SNMP v2 MIB

• RFC2737 Entity MIB

• RFC768 UDP

• RFC791 IP

• RFC792 ICMP

• RFC793 TCP

• RFC826 ARP

• RFC1338, RFC1519 CIDR

• RFC2716, RFC3748 EAP

• RFC2571, RFC2572, RFC2573, RFC2574 SNMP

Физические параметры

Размеры (Д x Ш x В)

• 441 x 487,4 x 43,5 мм

Вес

• 9,88 кг

Условия эксплуатации

Питание на входе

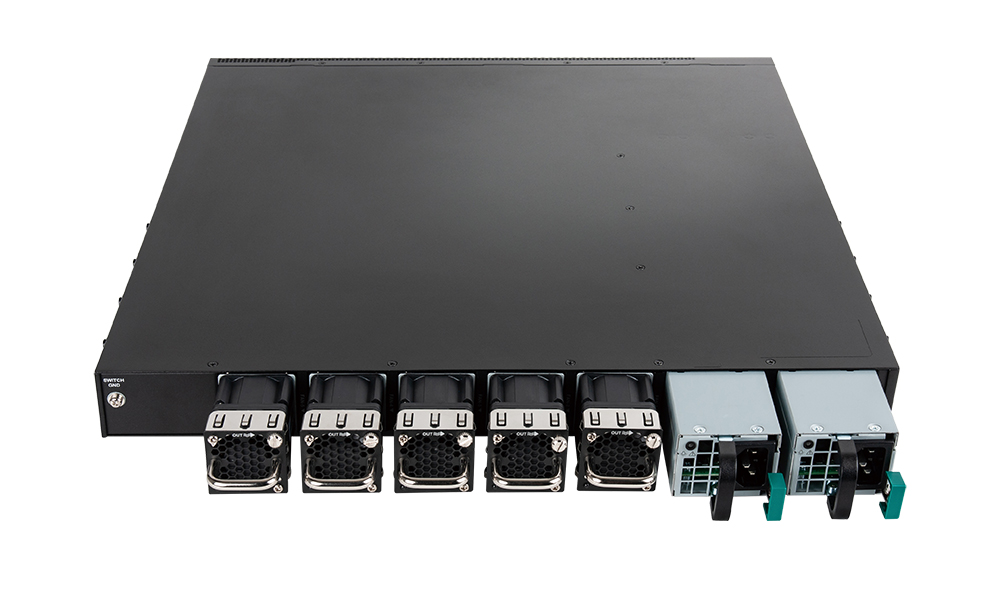

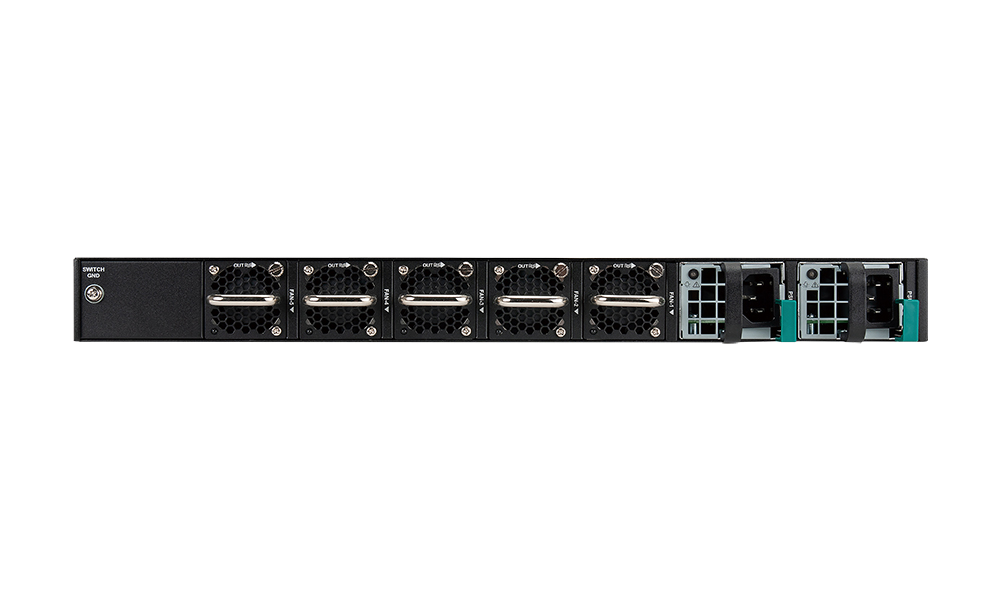

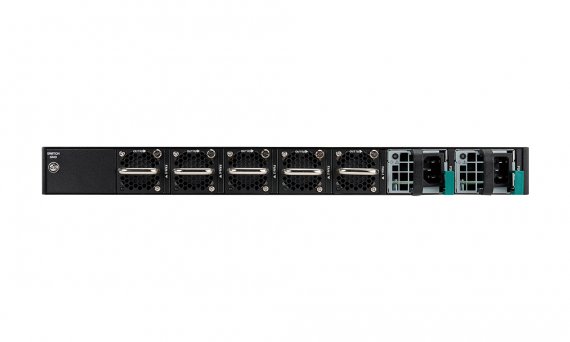

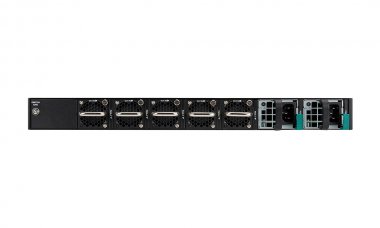

• 1 + 1 резервный источник питания

• 100-240 В переменного тока, 50/60 Гц

Потребляемая мощность

• Максимальная: 330,2 Вт

• В режиме ожидания: 108,2 Вт

Тепловыделение

• Макс.: 1126 БТЕ/час

Уровень шума

• Макс.: 76,6 дБ

• Мин.: 69,0 дБ

MTBF (часы)

• TBD

Система вентиляции

• 5 вентиляторов

Температура

• Рабочая: от 0 до 45 °С

• Хранения: от -40 до 70 °С

Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата

Комплект поставки

• Коммутатор DXS-3610-54T

• 2 источника питания AC (установлены в коммутатор)

• 5 вентиляторов (установлены в коммутатор)

• Кабель питания

• Консольный кабель (с разъемами RJ-45 и RS-232)

• Кабель USB

• 2 кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• 4 резиновые ножки

• Краткое руководство по установке

• Гарантийный талон
