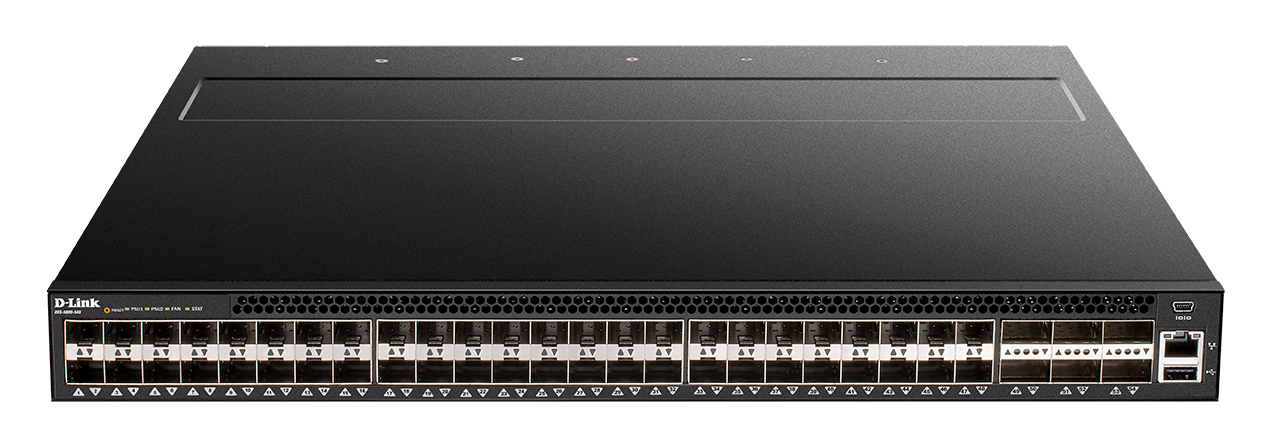

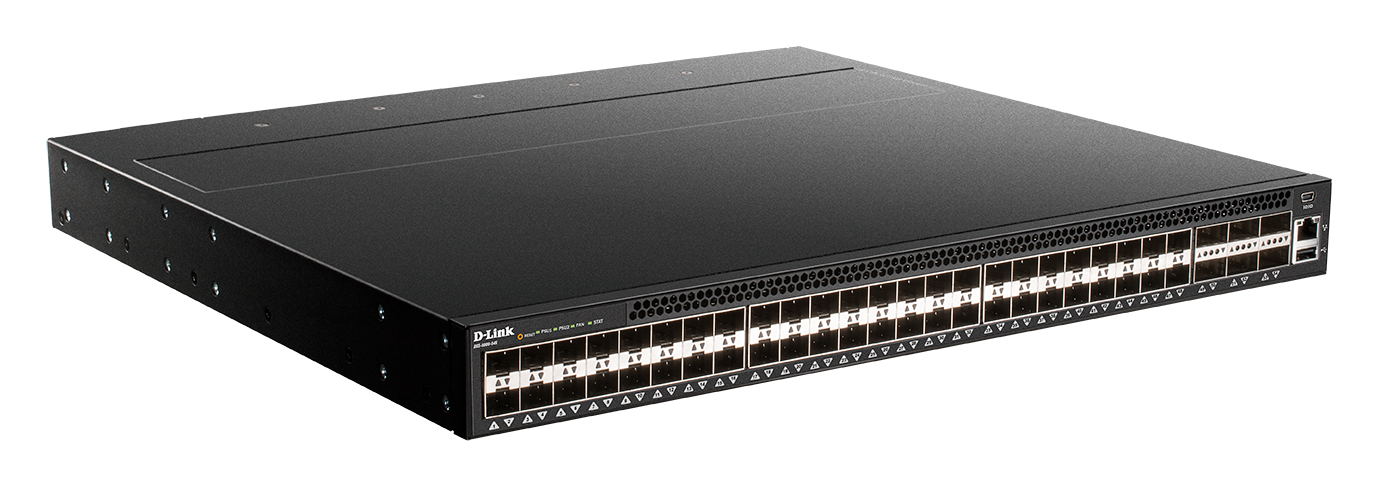

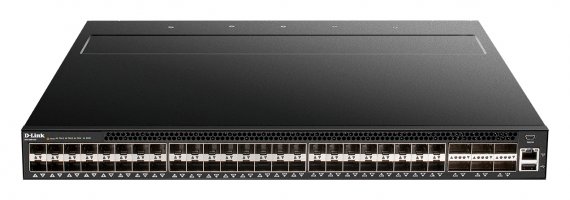

D-Link DXS-5000-54S Управляемый L3 коммутатор, 48х10GBase-X SFP+, 6х40GBase-X QSFP+, CLI

Аппаратное обеспечение

Процессор

• Intel Rangeley C2558 (2,4 ГГц)

Оперативная память

• 8 ГБ

Flash-память

• 64 ГБ

Интерфейсы

• 48 портов 10GBase-X SFP+

• 6 портов 40GBase-X QSFP+

• Порт USB 2.0

• Консольный порт с разъемом mini-USB

• Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)

Индикаторы

• PSU 1

• PSU 2

• FAN

• STAT

• Link/Activity/Speed (на оптический порт)

• Link/Activity (на порт RJ-45)

Кнопки

• Кнопка Reset

Разъем питания

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

• IEEE 802.3ae 10GBase-X

• IEEE 802.3ba 40GBase-X

Стандарты и функции (для порта управления)

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

Производительность

Коммутационная матрица

• 1,44 Тбит/с

Размер таблицы MAC-адресов¹

• До 288К записей

Размер таблицы маршрутизации IPv4¹

• До 131K записей (режим маршрутизации IPv4)

• До 65K записей (режим Dual-IPv4/IPv6)

Размер таблицы маршрутизации IPv6¹

• - (режим маршрутизации IPv4)

• До 32K записей (режим Dual-IPv4/IPv6)

Размер таблицы коммутации L3 IPv4¹

• До 20K записей

Размер таблицы коммутации L3 IPv6¹

• До 20K записей

Макс. скорость перенаправления 64-байтных пакетов

• 1 071 Mpps

Буфер пакетов

• 12 МБ

Jumbo-фрейм

• 9 КБ

Программное обеспечение

Функции уровня 2

• Link Aggregation

  - 802.3ad

  - Макс. 64 группы на устройство/32 порта на группу

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

  - BPDU Filter/Guard (Restriction)

  - Loop Guard

  - TCN Guard

  - Root Guard (Restriction)

• Управление потоком 802.3x

• Зеркалирование портов

  - One-to-One

  - Many-to-One

  - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях

  - Поддержка 4 групп зеркалирования

• Зеркалирование потоков

  - Поддержка зеркалирования для входящего трафика

• Зеркалирование VLAN

• RSPAN

• Multi-Chassis Link Aggregation Group (MLAG)

Многоадресная рассылка уровня 2

• IGMP Snooping

  - IGMP v1/v2/v3 Snooping

  - IGMP Fast Leave

  - Поддержка до 256 IGMP-групп

  - IGMP Snooping на VLAN

  - IGMP Snooping Querier

• MLD Snooping

  - MLD v1/v2 Snooping

  - Поддержка до 256 MLD-групп

  - MLD Snooping на VLAN

  - MLD Snooping Querier

VLAN

• 802.1Q

• VLAN на основе портов

• ISM VLAN для IPv4/IPv6 (Multicast VLAN)

• Private VLAN

• Double VLAN (Q-in-Q)

• Группы VLAN

  - Макс. 4K VLAN-групп

  - Макс. VID: 1-4093

Качество обслуживания (QoS)

• 8 очередей на порт

• Механизмы обработки очередей:

  - Strict Priority (SP)

  - Weighted Deficit Round Robin (WDRR)

• Контроль перегрузки

  - Weighted Random Early Detection (WRED)

• Управление полосой пропускания

  - На основе очереди (с минимальным шагом 1% от скорости на порту)

• Три цвета маркировки

  - trTCM

  - srTCM

• CoS на основе:

  - Порта коммутатора

  - Очередей приоритетов 802.1p

  - ToS/IP preference

  - DSCP

• Поддержка следующих действий для потоков

  - Метка приоритета 802.1p

  - Метка ToS/DSCP

  - Ограничение скорости

Функции уровня 3

• IP-интерфейс

  - Поддержка 128 интерфейсов IP

• ARP

  - 6K записей ARP

  - 256 статических записей ARP

• IPv6 Neighbor Discovery (ND)

  - До 2560 записей ND

  - До 32 статических записей ARP

• Gratuitous ARP

• VRRP v2

• UDP Helper

• ICMP Router Discovery Protocol (IRDP)

• Equal-Cost Multi-Path (ECMP)

• Туннелирование IPv6

  - 6to4

  - GRE

• Интерфейс Loopback IPv4/IPv6

Маршрутизация уровня 3

• Статическая маршрутизация

  - Макс. кол-во записей IPv4: 64

  - Макс. кол-во записей IPv6: 64

  - Equal-Cost Multi-Path Route (ECMP)

• OSPF

  - OSPF v2/v3

  - Stub/NSSA Area

  - Пассивный интерфейс OSPF

  - Text/MD5 Authentication

  - Equal-Cost Multi-Path Route (ECMP)

• Поддержка 12K аппаратных записей маршрутизации по IPv4/IPv6

• Поддержка 20K аппаратных записей коммутации L3 по IPv4/IPv6

• Маршрут IPv4/IPv6 по умолчанию

• Null Route

• Route Preference

• Route Redistribution

• Graceful Restart (GR) для OSPF

• Graceful Restart (GR) Helper для RIP

• BFD (Bidirectional Forwarding Detection) для OSPF

• BGP

  - BGP4/BGP4+

  - Макс. 256 BGP Neighbors

  - MD5 Authentication

• PBR (Policy-based Route)

Многоадресная рассылка уровня 3

• IGMP v1/v2/v3

• MLD v1/v2

• DVMRP v3

• PIM-SSM

• SSM Mapping для IPv4/IPv6

• PIM-SM IPv4/IPv6

• PIM-DM IPv4/IPv6

• IGMP/MLD proxy

Списки управления доступом (ACL)

• Список доступа MAC на основе:

  - Маски приоритета 802.1p

  - Маски VID

  - Маски MAC-адреса источника/назначения

  - Маски Ether Type

• Список доступа IP на основе:

  - Маски IP-адреса источника/назначения

  - Маски IP preference/ToS

  - Маски номера порта TCP/UDP

• Список доступа IPv6 на основе:

  - Маски IP-адреса источника/назначения

  - Маски номера порта TCP/UDP

• Фильтрация интерфейса CPU

  - Макс. 1023 записи правил

• ACL по расписанию

• Макс. кол-во записей ACL:

  - Входящие: 16К

  - Исходящие: 16К

  - Количество списков доступа: 100

  - Карты доступа VLAN: 24

  - Записи правил ACL: 1K

Безопасность

• Защита от широковещательного/многоадресного/ одноадресного шторма

• SSH

  - Поддержка v1/v1.5/v2.0

  - Поддержка доступа IPv4/IPv6

  - Настраиваемый номер порта TCP

• Port Security

  - Поддержка до 600 MAC-адресов на порт

• Предотвращение атак DoS

• Сегментация трафика

• IP Source Guard

• DHCP Snooping

• IPv6 Snooping

• DHCP Server Screening

• Dynamic ARP Inspection (DAI)

• IPv6 Route Advertisement (RA) Guard

• Обнаружение проблем, связанных с совпадением сетевых адресов

• Предотвращение атак BPDU

AAA

• Аутентификация 802.1X

  - Управление доступом на основе порта/узла

  - Назначение политики Identity-driven

  - Динамическое назначение VLAN

  - Назначение QoS

  - Назначение ACL

• Guest VLAN

• Аутентификация на основе RADIUS/TACACS+

• Управление доступом на основе MAC-адресов (MAC)

  - Управление доступом на основе порта/узла

  - Совместимость с аутентификацией на основе RADIUS-сервера

• Аутентификация для доступа к управлению

• Уровень прав доступа к управлению

• Authentication Database Failover

• RADIUS/TACACS+ Accounting

Управление

• Интерфейс командной строки (CLI)

• Telnet-сервер для доступа IPv4/IPv6

• TFTP-клиент для IPv4/IPv6

• FTP-клиент для IPv4/IPv6

• Secure FTP(SFTP)-клиент для IPv4/IPv6

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигурации

• SNMP

  - Поддержка v1/v2c/v3

  - Поддержка IPv4/IPv6

• SNMP Trap

• Системный журнал для сервера IPv4/IPv6

• Журналирование вводимых команд

• SMTP

• RMON v1

  - Поддержка 1, 2, 3, 9 групп

• BootP/DHCP-клиент для сервера IPv4/IPv6

• DHCP Relay

  - Поддержка IPv4/IPv6

  - Option 82

  - Определяемого пользователем TLV для Option 82

• Журнал событий

• DNS-клиент

• SNTPv4

• LLDP/LLDP-MED

• CDP

• UDLD

• sFlow v5

• DHCP Auto-configuration

• DHCP Auto-image

• Файловая система Flash

• DNS-клиент для IPv4/IPv6

• Команды отладки

• Восстановление пароля

• Шифрование пароля

• IPv4/IPv6 Ping/Traceroute

Функции дата-центра

• Open Network Install Environment (ONIE)

• FCoE Initialization Protocol (FIP) Snooping

• 802.1Qau Congestion Notification (CN)

• 802.1Qbb Priority-based Flow Control (PFC)

• 802.1Qaz Enhanced Transmission Selection (ETS)

• Data Center Bridging Exchange (DCBX)

• OpenFlow v1.3

• Open API

• Поддержка Puppet/Chef

• Virtual eXtensible Local Area Network (VXLAN)

  - Макс. кол-во VXLAN: 8192

Физические параметры

Размеры (Д x Ш x В)

• 440 x 406 x 44 мм

Вес

• 9 кг

Условия эксплуатации

Питание

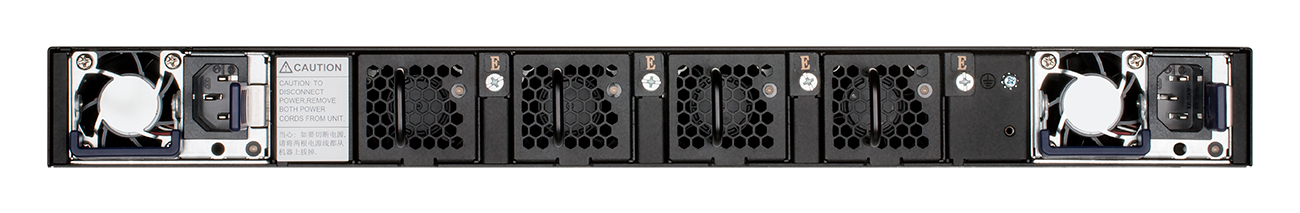

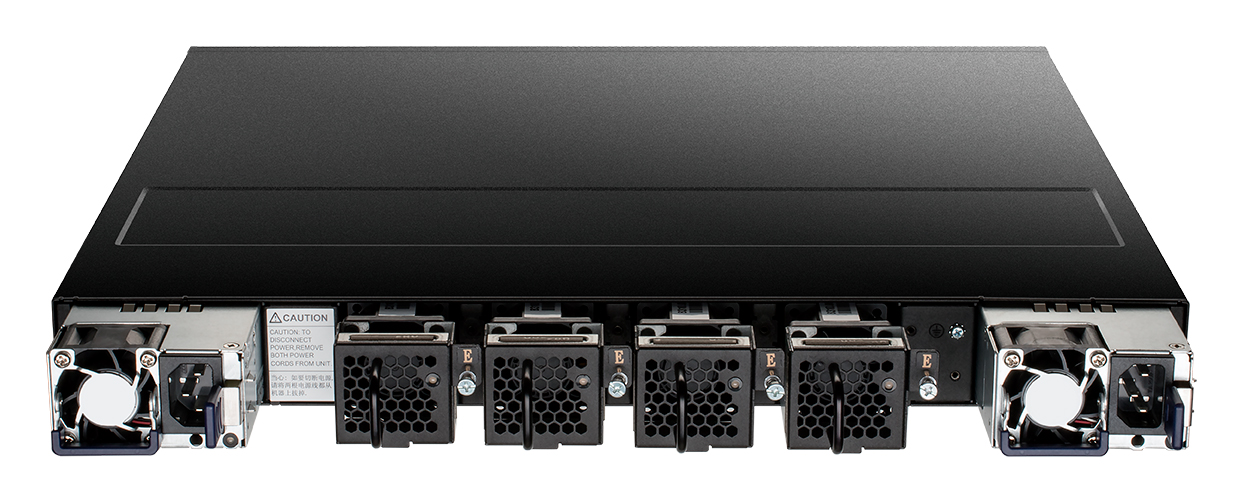

• 1 + 1 резервный источник питания

• От 100 до 240 В переменного тока, 50/60 Гц

Максимальная потребляемая мощность

• 295 Вт

Потребляемая мощность в режиме ожидания

• 140 Вт

Тепловыделение

• 294,83 Вт (1 006,58 БТЕ/час)

MTBF (часы)

• 205 000

Уровень шума

• При высокой скорости вентилятора: 74 дБ

• При низкой скорости вентилятора: 62 дБ

Система вентиляции

• 4 вентилятора

Температура

• Рабочая: от 0 до 45 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 5% до 95% без конденсата

• При хранении: от 5% до 95% без конденсата

Комплект поставки

• Коммутатор DXS-5000-54S

• 2 источника питания AC (установлены в коммутатор)

• 4 вентилятора (установлены в коммутатор)

• 2 кабеля питания

• Консольный кабель с разъемом RJ-45

• Консольный кабель с разъемом mini-USB

• Удлинитель для консольного кабеля

• 4 резиновые ножки

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• Краткое руководство по установке

Совместимое оборудование

Дополнительное оборудование

• DXS-PWR550AC

• DXS-FAN5K

SFP+ трансиверы

• DEM-410T

• DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-434XT

• DEM-435XT

WDM SFP+ трансиверы

• DEM-436XT-BXD

• DEM-436XT-BXU

QSFP+ трансиверы

• DEM-QX01Q-SR4

• DEM-QX10Q-LR4

Кабели 10G SFP+

• DEM-CB100S

• DEM-CB300S

• DEM-CB700S

Кабели 40G QSFP+

• DEM-CB100QXS-4XS

• DEM-CB300QXS

Прочее

Безопасность

• cULus

• CCC

• BSMI

• CB

• CE

EMI/EMC

• FCC/IC

• CCC

• CB

• CE

• BSMI
